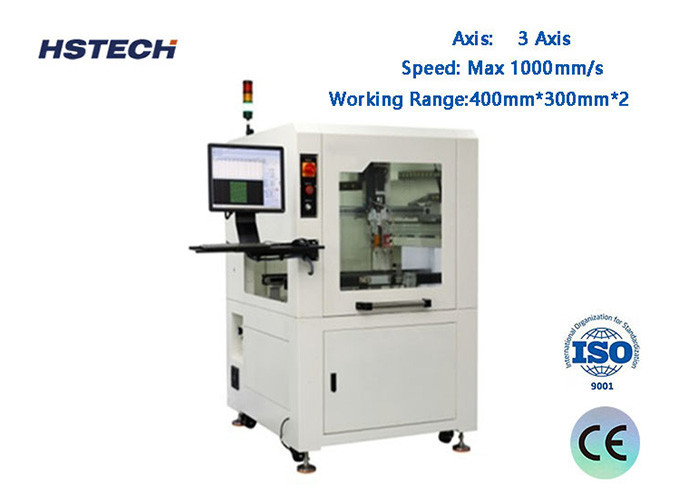

Machine de revêtement sélectif à haute vitesse, haute fiabilité et haute stabilité pour divers PCB

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-CC300
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

machine de revêtement 3Axis sélective

Garantie:

1 année

Contrôle:

Écran tactile

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliages d'aluminium

Condition:

nouveau

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

argenté

Système de contrôle:

PLC

Produit d'origine:

Disponible

Consommation d'électricité:

200 W

Le type:

Automatique

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Plateforme d'entraînement des axes X, Y et Z, haute vitesse, haute fiabilité, haute stabilité, machine de revêtement sélective à trois axes

Caractéristique de la machine

1.Vuille à bille de précision et servo-moteur Fuji entraînant les axes X, Y, Z.
2.Pouvoir un revêtement sélectif pour divers PCB.
3.Prend en charge les motifs de revêtement en arc et de distribution droits, circulaires.
4Élimine les ombres de pulvérisation, assurant un revêtement uniforme des bords.
5.Haute précision à ± 0,02 mm.
6Il est doté d'une transmission et d'un contrôle fiables et stables.
7.Système automatique à 2 soupapes qui passe entre pulvérisation et revêtement pour les procédés de PCB denses.
8Inclut le réglage automatique de la largeur (basé sur l'entrée de la largeur de bord).

Spécification

Nom du produit	Machines de revêtement de couleur conforme sélective
Modèle	HS-CC300
Hauteur de transmission	920 ± 20 mm
Largeur du convoyeur	50-450 mm/ou sur mesure
Transmission	L à R, ou R à L
Hauteur du composant	vers le haut et vers le bas maximum 100 mm
Taille du bord de la carte de PCB	≥ 5 mm
Vitesse de transport	Pour les véhicules à moteur à combustion
Vitesse de conduite sur 3 axes	800 mm/s
Précision de répétition	± 0,02 mm
Programmes de stockage	jusqu'à 1000
Énergie électrique	Pour les véhicules à moteur à combustion
Pression de l'air	4 kgf/cm2
Réservoir de colle	10 litres, remuer manuellement
Mode de commande	Carte de commande PC+motion industrielle
Réglage linéaire du guide	Réglage intelligent
Mode de programmation	Enseignement manuel
Port de communication	Le SMEMA
Source d'éclairage	Source d'éclairage autonome
Source d'éclairage de détection	Autogérés
Logiciel	Logiciel de revêtement Windows+
Moteur de conduite	Moteur pas à pas ((2 pièces)
Mode de conduite sur trois axes	Servo-moteur + module à vis + Bouteille électrique
Nombre de soupapes en caoutchouc	1 soupape de pulvérisation + 1 soupape de distribution
Largeur de pulvérisation	3 à 20 mm
Méthode de pulvérisation	Automatique
Puissance totale	20,6 kW
Corps de la machine	d'acier inoxydable
Poids de la machine	600 kg
Dimension de la machine	1060 x 1200 x 1700 mm

À propos du produit

Machine de revêtement sélectif à haute vitesse, haute fiabilité et haute stabilité pour divers PCB 0

À propos du détail

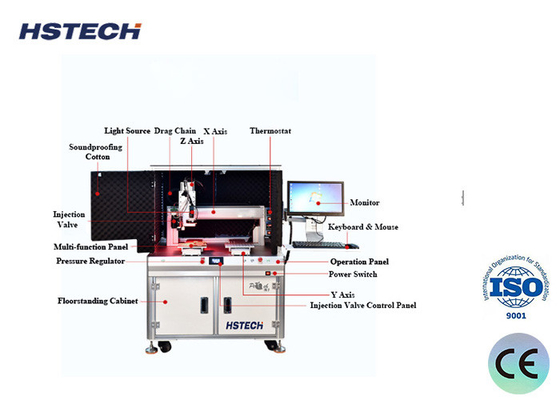

Machine de revêtement sélectif à haute vitesse, haute fiabilité et haute stabilité pour divers PCB 1
