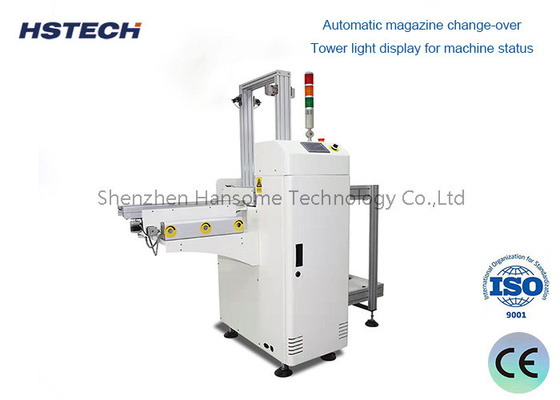

Alignement automatique du magasin 90W Entraînement par moteur de frein Convoyeur à courroie à vitesse réglable Déchargeur de PCB pour fin de ligne SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-460ULD
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Déchargeur de carte PCB

Pouvoir:

AC110V/AC220V, 50/60Hz

PLC:

Mitsubishi

Commutateur optoélectronique:

OMRON

Condition:

Nouveau

Structure:

convoyeur à bande

Vitesse:

Réglable

Direction des PCB:

La LR ou les R-L (adaptés aux besoins du client)

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Déchargeur de PCB à alignement automatique du chargeur

Déchargeur de PCB pour moteur de freinage de 90 W

SMT Déchargeur de circuits imprimés de fin de ligne

Description du produit

Alignement automatique de magasin, entraînement par moteur de frein 90W, déchargeur de PCB

Ce déchargeur de PCB avancé retire automatiquement les cartes de circuits imprimés des équipements de la chaîne de production SMT, assurant une manipulation efficace et sans dommage des cartes.

Fonctions et applications clés

Retirer automatiquement les cartes de circuits imprimés des machines de placement SMT et des fours à refusion
Transférer les cartes vers les processus suivants, y compris l'inspection et le tri
Améliorer l'efficacité de la production tout en réduisant l'intervention manuelle
Minimiser le risque d'endommagement des PCB pendant les opérations de manipulation

Principe de fonctionnement et composants

Bande transporteuse : Transporte les PCB du port de décharge de l'équipement vers le déchargeur
Mécanisme de serrage : Ventouses à vide ou pinces mécaniques adaptées à différentes tailles de PCB
Mécanisme de levage : Contrôle le mouvement vertical pour le retrait des cartes de la bande transporteuse
Mécanisme de transfert : Déplace les cartes vers les positions désignées ou les processus suivants
Système de contrôle : Automatise toutes les opérations en fonction des entrées des capteurs

Spécifications de performance

Plage de taille de serrage : De 50 mm à plus de 500 mm
Fréquence de serrage : Jusqu'à des dizaines de PCB par minute
Précision de positionnement : Précision de ±0,1 mm
Stabilité de fonctionnement : Fonctionnement continu pendant des dizaines de milliers d'heures

Principaux avantages

Efficacité de production et cohérence des processus accrues
Réduction des coûts de main-d'œuvre et de la manipulation manuelle
Protection améliorée des PCB et amélioration des taux de rendement
Intégration transparente avec les équipements de la chaîne de production SMT
Compatible avec les PCB de diverses spécifications et tailles

Spécifications techniques

Modèle	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
Tension	AC110V/220V, 50/60Hz, monophasé, max 300A
Dimension du PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Dimension du magasin	355×320×565	460×400×565	535×460×565	535×530×565
Quantité de magasin	Côté supérieur 1 pc, bas 1 pc, ou personnalisé pour en contenir plus
Alimentation en air	0,4~0,6 MPa
Hauteur de transport	900±20mm standard
Temps de chargement	6 secondes
Temps de changement de magasin	Environ 20 secondes
Direction du transport	G vers D, ou D vers G, en option
Épaisseur du PCB	Minimum 0,4 mm
Sélection du pas de pas	1-4 (pas de pas de 10 mm)
Communication	SMEMA
Dimension de la machine	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
Poids	Environ 160 kg	Environ 200 kg	Environ 240 kg	Environ 260 kg
