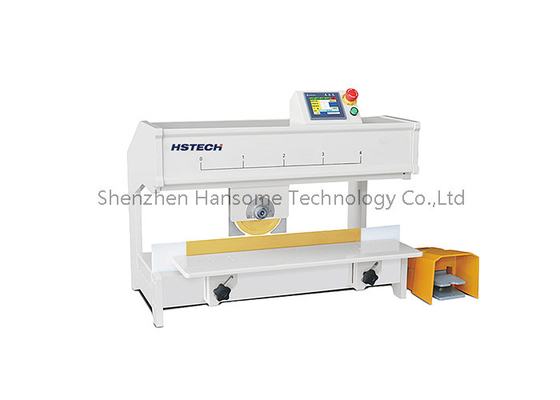

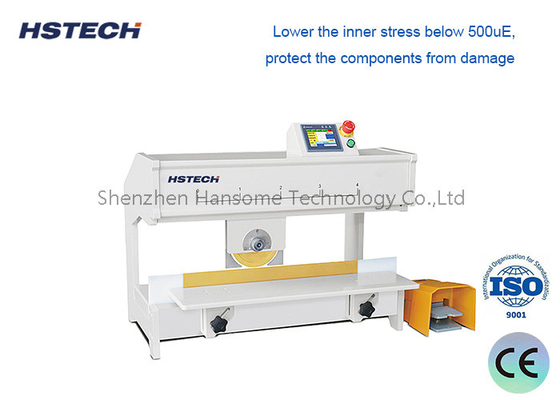

Équipement de dépannage de circuits imprimés à écran tactile pour la séparation de circuits imprimés en V avec fonction de comptage

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les appareils de type HS-VM-400
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

séparateur de carte PCB de V-coupe

Garantie:

1 année

Contrôle:

Écran tactile

Matériel:

Alliages d'aluminium

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Énergie électrique:

Pour les appareils électroniques

Le type:

Automatique

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Équipement de dépannage de circuits imprimés à écran tactile pour la séparation de circuits imprimés en V avec fonction de comptage

Je vous présente:

Le séparateur de PCB est un type d'équipement de séparation pour la carte PCB.Parce que la machine de section de PCB est coupée par le mouvement de la lameLa tension générée lors du contrôle peut empêcher les dommages et le déplacement des composants.Il peut avoir une meilleure garantie de qualité que la division des palourdes artificielles et de coupe.
Les trois principales exigences de conception et utilisations du séparateur de PCB

I. Le séparateur de PCB est un dispositif nécessaire dans l'usine de traitement de PCB.

Deuxièmement, la conception de la conception de la machine de séparation de PCB
(1) Mélange unilatéral, c'est-à-dire mise d'éléments de patch ou de composants insérés dans un tissu PCB unilatéral.
(2) Patch sur les deux côtés, composants de mise en page PCB unilatéraux ou bilatéraux.
(3) mélange à double face, adhésifs de tissus de PCB et composants insérés, et composants de patch de placement de tissus de côté B adaptés au soudage à ondes.

Caractéristiques:

1, Il peut couper rapidement indépendamment de la quantité, très économique.

2, distance de coupe réglée par écran tactile pour aligner la fente en V dans le PCB, ce qui rend la course de coupe précise sans erreur.

3Le procédé de fracturation des panneaux est terminé par l'utilisation à la fois d'une lame mobile et d'une lame stationnaire, ce qui peut réduire les contraintes et éviter la fracturation du point de soudage.

4Le PCB reste immobile pendant la scission du panneau, la lame glisse vers l'avant et vers l'arrière, assure la qualité.

5Comparé à l'opération manuelle, il peut réduire les contraintes qui endommageront le point de soudage sur le PCB, améliorer l'efficacité du travail et la qualité du produit.

6, la distance de coupe peut être réglée librement,de 1 à 100m,ce qui peut mieux répondre aux exigences du client et améliorer l'efficacité du travail.

7, la position de coupe de départ peut être réglée librement, ce qui peut assurer la longue durée de vie.

8, Cette machine équipée d'une fonction de comptage, peut faciliter les données après la production.

Les spécifications:

Modèle	VM-400	Vm-600
Voltage	110 V/220 V,50/60 Hz	110 V/220 V,50/60 Hz
Longueur maximale de coupe	400 mm	600 mm
Épaisseur des PCB	00,8 à 3 mm	00,8 à 3 mm
Vitesse de séparation	600 mm/s	600 mm/s
Type de séparation	Circuit et lame linéaire	Blades circulaires et linéaires
Hauteur des composants	0 à 70 mm	0 à 70 mm
température de fonctionnement	30 à 55 °C	30 à 55 °C
Dimension de la machine	Pour les pièces détachées:	6207201680 mm
Le poids	50 kg ou plus	60 kg ou plus

Le séparateur de PCB à coupe en V est principalement utilisé dans les domaines suivants:

Fabrication de produits électroniques
Utilisé pour séparer les PCB multicouches de téléphones portables, tablettes, appareils électroniques et autres produits.
Il peut réaliser des opérations de séparation de planches de haute précision et de haute efficacité et réduire le taux de retraitement.

Automatisation industrielle:
Appliqué à la séparation de circuits imprimés pour les équipements de commande industriels, les instruments et autres produits.
Augmenter le degré d'automatisation des lignes de production et réduire les opérations manuelles.

Produits électroniques de consommation:
Largement utilisé pour la séparation des PCB de produits électroniques grand public tels que les téléphones portables, les ordinateurs portables, les appareils photo numériques, etc.
Améliorer l'efficacité de la séparation des panneaux et réduire les coûts de main-d'œuvre.

électronique médicale:
Convient pour la séparation des cartes d'équipement médical, des instruments de diagnostic et d'autres cartes de circuits avec des exigences de précision élevées.
Assurer la qualité de la séparation des panneaux et réduire le taux de défauts du produit.

Dans le domaine aérospatial:
Utilisé pour la séparation des cartes de PCB avec des exigences de fiabilité extrêmement élevées dans des domaines tels que l'avionique et les équipements aérospatiaux.
Veiller à ce que le circuit ne soit pas endommagé pendant le processus de séparation de la carte.

Équipement de dépannage de circuits imprimés à écran tactile pour la séparation de circuits imprimés en V avec fonction de comptage 0

Emballage:

Cutting Distance Setted Compare With Manual Operation V-Cut PCB Separator 1

Cutting Distance Setted Compare With Manual Operation V-Cut PCB Separator 2
