Équipement de dépannage de PCB de haute précision doté d'une technologie de séparation automatique des cartes

Équipement de dépannage de PCB de haute précision avec technologie de séparation automatique des cartes

Introduction au projet

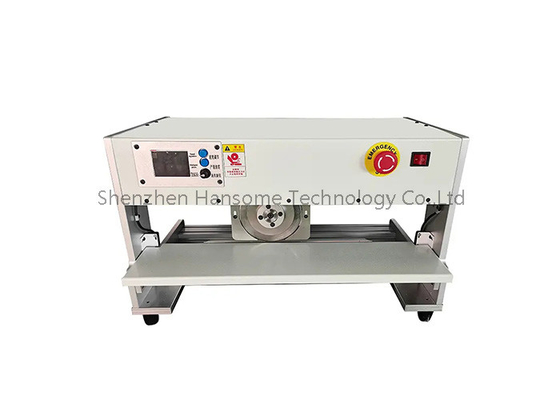

Cette machine ((HS-300) est le séparateur de PCB en mouvement de lame, en utilisant la conception de lame circulaire supérieure et linéaire vers le bas, avant de couper, mettre la rainure en V sur la lame linéaire,la lame circulaire supérieure se déplace pour terminer la lance, la tension de force est relativement faible, la carte n'a pas besoin de déplacer protégera les composants sur la carte, éviter les dommages.

Fonction de séparation automatique des planches
L'équipement adopte une technologie de séparation automatique des cartes, qui peut couper rapidement et précisément l'ensemble du PCB en panneaux PCB individuels.
En divisant la planche par le bras et la lame du robot, l'efficacité de la séparation de la planche et l'efficacité de la production sont grandement améliorées.

Adaptabilité aux tailles
Il peut être rapidement ajusté en fonction de la taille de la carte PCB, adapté pour les cartes PCB de différentes spécifications.
La taille maximale de séparation des cartes prise en charge est de 600 mm × 400 mm, couvrant la plupart des besoins de production SMT.

Séparation des panneaux de haute précision
Le mécanisme de séparation des planches et le système de positionnement de haute précision sont adoptés pour garantir que la précision de chaque séparation des planches est aussi élevée que ± 0,1 mm.
Il permet d'éviter efficacement les dommages ou les taches sur la carte PCB pendant le processus de segmentation.

Conception sûre et fiable
L'équipement est équipé de dispositifs de protection de la sécurité, tels que des boutons d'arrêt d'urgence, etc., ce qui améliore la sécurité de fonctionnement.
La conception entièrement fermée évite les éclaboussures de débris pendant le processus de coupe.

Facile à utiliser
L'équipement est équipé d'un panneau de commande à écran tactile qui permet de régler facilement les paramètres de séparation des cartes et de surveiller le processus de séparation des cartes.
Le degré d'automatisation est élevé et l'opérateur n'a qu'à charger simplement la carte PCB pour compléter la séparation de la carte.

Caractéristiques

1, Cette machine peut être utilisée pour couper toutes sortes de planches avec fente en V.

2, conception de lame durable, la lame peut être façonnée au moins deux fois.

3, la hauteur de la lame circulaire peut être ajustée pour s'adapter aux différents types de PCB avec des composants de hauteur différente.

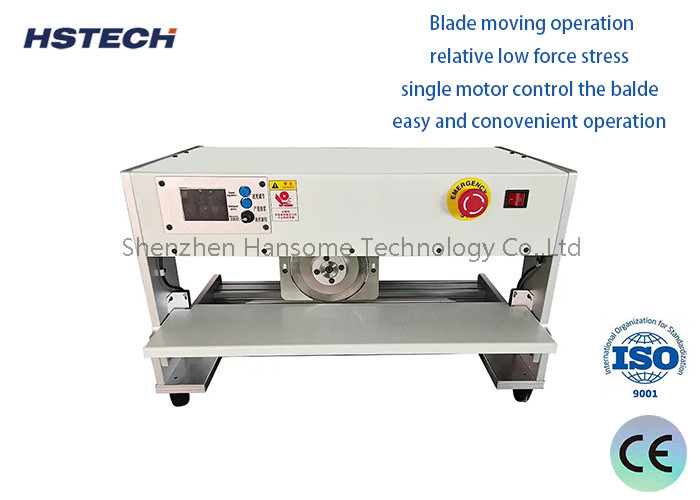

4, fonctionnement en déplacement de la lame, contrainte de la force relativement faible, commande de la lame par un seul moteur, fonctionnement facile et pratique.

5Avec une fonction d'induction, la machine s'arrête si l'opérateur touche l'espace de déplacement du balde.

6La sécurité, avec le double dispositif de protection, pas besoin de s'inquiéter du problème de sécurité de la production.

7, durable, avec une lame de bonne qualité.

Principe de fonctionnement

Mécanisme d'alimentation
La machine de dépannage de PCB alimentera d'abord toute la carte après le montage SMT dans la machine de dépannage.
Le mécanisme d'alimentation utilise une bande transporteuse ou un manipulateur pour alimenter la carte PCB dans la station de dépannage.

Positionnement et fixation
La machine de dépannage fixe la carte PCB au moyen de broches de positionnement ou d'adsorption sous vide pour assurer sa position précise.

Mécanisme de coupe
Le mécanisme de coupe est le composant principal de la machine de dépannage, qui est généralement composé d'une lame de coupe rotative à grande vitesse.
La lame de coupe coupe rapidement et avec précision la carte PCB le long de la ligne de séparation prédéfinie.

La collecte des dépaneling
Après coupe, la machine de dépannage recueille automatiquement les cartes PCB individuelles séparées.
Ces dépanels peuvent faire l'objet d'essais, d'assemblages et d'autres processus.

Contrôle automatisé
L'ensemble du processus de dépannage est entièrement automatisé par le système de contrôle du robot.
Le système de contrôle peut contrôler avec précision le processus de coupe en fonction de la taille et de la position de la ligne de séparation des différentes cartes PCB.
