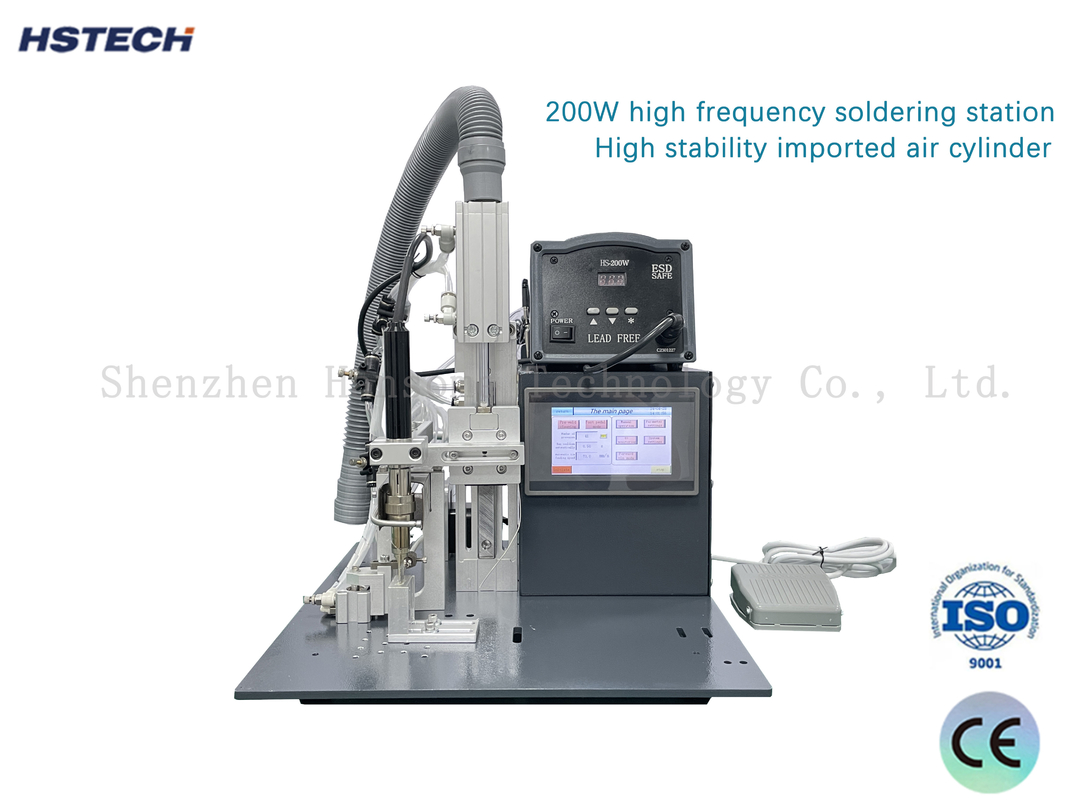

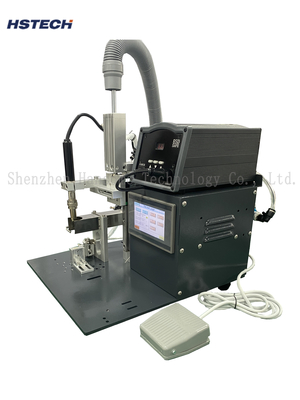

Station de soudure semi-automatique à station unique Robot de soudure automatique pour l'assemblage électronique

Station de soudure semi-automatique à station unique Robot de soudure automatique pour l'assemblage électronique

Introduction au projet

La station de soudage semi-automatique est un dispositif utilisé pour le soudage électronique, qui fournit une solution de soudage semi-automatique.

Résumé des fonctions
Il s'agit d'un équipement semi-automatique qui intègre plusieurs fonctions de soudage.
Il peut réaliser l'identification automatique des joints de soudure, l'alimentation automatique en étain, le soudage automatique et d'autres fonctions.
Il améliore considérablement l'efficacité du soudage et la qualité du soudage, et convient au soudage de petits et moyens lots de produits électroniques.

Principales caractéristiques

Processus de travail
Placer la carte de circuit à souder sur la plateforme de positionnement.
Le système de vision automatique identifie automatiquement la position et l'angle du joint de soudure.
Le système d'alimentation automatique en étain fournit une quantité appropriée de soudure à la buse de soudure.
Le soudeur aligne automatiquement le joint de soudure en fonction des résultats d'identification et met en œuvre le soudage.
Une fois le soudage terminé, il s'éteint automatiquement et attend le prochain joint de soudage.

Scénarios d'application
Principalement utilisé dans le processus de soudage de la fabrication de produits électroniques, tels que l'assemblage de PCB, le soudage de modules électroniques, etc.
Convient à la production de petits et moyens lots, améliore l'efficacité du soudage et assure la qualité du soudage.
Il est largement utilisé dans l'électronique grand public, le contrôle industriel, la fabrication d'équipements de communication et d'autres industries.

Nom du produit	Station de soudure semi-automatique
Le numéro de modèle.	HS-668
Énergie électrique	Unité de phase, 220 V 50/60 Hz
Pression de l'air	0.2-0.6MPa ((Utiliser de l'air sec propre)
Mode de commande	PLC + écran tactile
Température	(-10)-(+60°C) Pas de vent, pas de poussière
Commutateur de commande de soudure	Commutateur de pédale
Taille de la machine	L410*W350*H500MM
Le poids	15 kilos



Maintenance



1- Les déchets produits par la machine au cours du travail doivent être nettoyés en temps opportun pour éviter que les

l'obstruction et provoquer un mauvais fonctionnement de la machine.

2Après chaque quart de travail, nettoyez d'abord l'environnement, de sorte que le sol soit dépourvu de poussière, propre.

équipement, y compris la surface de la plateforme de soudage, l'arbre en mouvement, la tête de soudage, etc. Non

3La partie coulissante de la machine est lubrifiée une fois par semaine pour assurer une coulée en douceur.

4Les pièces de la machine sont fixées.

5Le luminaire et le support sont nettoyés toutes les 4 heures.

6La pointe de soudage est entretenue toutes les 2 heures.

Les points de solde doivent être remplacés en temps opportun par le technicien de la chaîne de production.

Les pointes de soudure vendues peuvent être oxydées ou perforées en raison de dommages au fil d'étain.

S'il vous plaît remplacer le fil d'étain à temps si vous ne pouvez pas changer le matériau d'étain et ne peut pas atteindre le

S'il vous plaît, comprenez ce qui précède.



Détails du produit

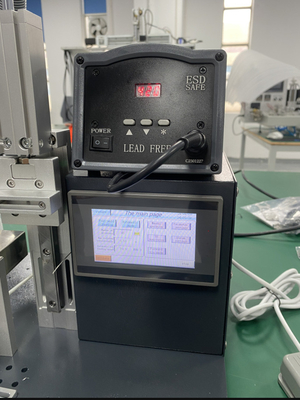

Machines à écran tactile PLC tout-en-un

Les points de soudure de différentes tailles peuvent être configurés



À propos des emballages
