Introduction au projet

Cette machine appelée machine de séparation de PCB pneumatique, également appelée machine de dépannage de PCB de type guillotine, utilise une double lame de type guillotine comme outil de coupe,pour les appareils de traitement des déchets, il a une bien meilleure performance que le séparateur de PCB à lame mobile.

Vue d'ensemble fonctionnelle
Cet équipement est utilisé pour diviser de grands panneaux en panneaux PCB individuels.
La technologie spéciale de séparation des panneaux à faible tension peut minimiser la contrainte et la déformation de la carte PCB.
Protéger les composants et les joints de soudure sur la surface du PCB pendant le processus de fractionnement des panneaux afin d'éviter tout dommage au produit.

Principales caractéristiques
Adopter des mécanismes de positionnement et de séparation des panneaux de haute précision pour assurer la précision et la cohérence de la séparation des panneaux.
Le mécanisme de serrage breveté peut appliquer uniformément la force de séparation du panneau pour réduire la concentration de contrainte locale.
Contrôle du servo-moteur à double axe pour obtenir une action de fractionnement des panneaux à grande vitesse et en douceur.
Équipé d'une fonction de détection automatique, il peut détecter des conditions anormales lors de la scission du panneau.
La conception entièrement fermée assure un environnement de séparation propre.

Principe de fonctionnement
Le panneau PCB est placé sur la plateforme de positionnement et fixé par le dispositif de serrage automatique.
Le mécanisme de séparation des panneaux avance lentement le long du chemin prédéfini pour couper et séparer le PCB.
Pendant le processus de fractionnement du panneau, le mécanisme de serrage applique une force uniforme pour éviter la concentration locale de contraintes.
Une fois la scission du panneau terminée, la carte unique de PCB est automatiquement déchargée et attend des processus ultérieurs.

Scénarios d'application
Principalement utilisé dans la liaison de séparation de panneau de la ligne de production de patch SMT.
Applicable aux cartes PCB de différents matériaux, y compris FR4, CEM-3, substrats céramiques, etc.
Particulièrement adapté à la fabrication de produits électroniques aux exigences élevées en matière de qualité des produits, tels que les téléphones intelligents, les tablettes,

Caractéristiques

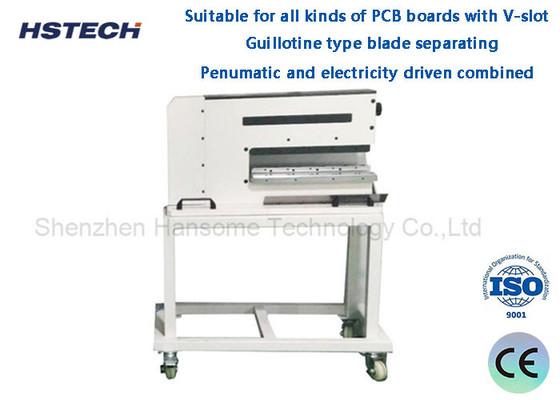

1, Convient pour toutes sortes de cartes PCB avec fente en V.

2, Gséparateur de lame de type uillotine, très faible contrainte de force à 500-600 uE, lisse et plat, sans courbure ni défaillance.
3, à propulsion pneumatique et à propulsion électrique combinée.
4, Sécurité: petite guillotine disponible uniquement pour l'alimentation à bord, assurer la sécurité de l'opérateur.
5, maintenance facile, l'opérateur peut manipuler la machine avec une formation facile.
6, Durable, utilisant des outils de coupe en acier de haute qualité importés.

Spécification
