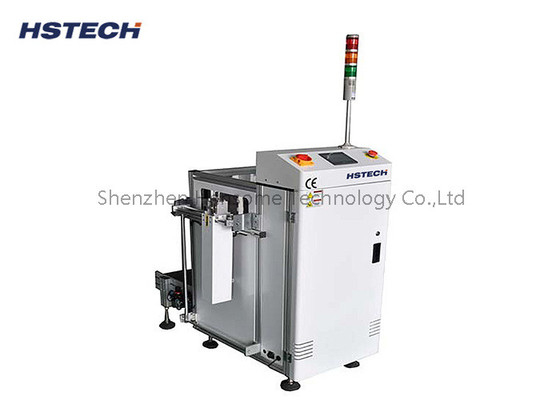

Machine de chargement de cartes SMT à 90 degrés avec affichage 3 couleurs

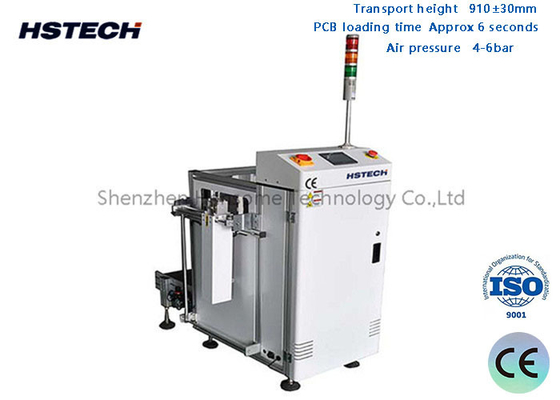

Chargeur de PCB pour magazines multiples à 90 degrés pour machine de chargement de cartes SMT avec affichage 3 couleurs

Introduction

Le chargeur de PCB pour magazines multiples est un dispositif de chargement automatique, principalement utilisé dans le processus de production et de test des cartes de circuits imprimés (PCB).

Aperçu fonctionnel :
Les cartes PCB peuvent être automatiquement extraites de plusieurs magazines PCB indépendants et envoyées aux équipements de production ou de test suivants.
Il peut basculer automatiquement les cartes PCB dans différents plateaux en fonction des besoins de la production.
Équipé d'un système de positionnement visuel avancé pour assurer un positionnement et une alimentation précis des cartes PCB.
Il peut se coordonner avec d'autres équipements de la chaîne de production tels que les machines de placement, les fours à refusion, etc.

Caractéristique principale :
Plusieurs plateaux PCB indépendants peuvent être connectés pour améliorer la flexibilité de la production.
Utilisez des manipulateurs ou des bras robotisés de haute précision pour prélever et placer les cartes.
Équipé d'un système de positionnement visuel avancé pour assurer un positionnement précis des cartes.
Prend en charge le basculement automatique de différents types ou tailles de cartes PCB.
Dispositifs de protection de sécurité intégrés, tels que des capteurs à grille, des interrupteurs d'arrêt d'urgence, etc.
Il peut réaliser un bon couplage de signaux et un contrôle synchrone avec d'autres équipements de la chaîne de production.

Composant principal :
Manipulateur ou bras robotisé : utilisé pour saisir et placer automatiquement les cartes PCB.
Système de positionnement visuel : comprenant des caméras, des algorithmes de traitement d'images, etc.
Mécanisme de commutation de plateau : peut basculer automatiquement les cartes dans différents plateaux.
Mécanisme de transmission : tel que des bandes transporteuses, des rouleaux, etc., utilisés pour le transport des matériaux en feuilles.
Système de contrôle de programme : automate programmable ou ordinateur industriel pour réaliser un contrôle entièrement automatisé.
Dispositifs de protection de sécurité : tels que des capteurs à grille, des interrupteurs d'arrêt d'urgence, etc.

Scénarios d'application :
Chaîne de production SMT : chargement automatique pendant les processus de patch et de soudure par refusion.
Lien de test : chargement et positionnement automatiques devant l'équipement de test.
Production d'échantillons : basculer et charger automatiquement des cartes PCB de différentes spécifications.
Production en petits lots : améliorer l'efficacité de la production et réduire la charge des opérations manuelles.

Caractéristiques

1, Conception à angle droit (90 degrés) du module.

2, Longueur très courte de 1200 mm, longueur de machine optionnelle plus courte de 900 mm.

3, Pousseur de PCB pliable flexible.

4, 3 magazines disponibles.

5, Réglage de la largeur lisse et parallèle.

6, Compatible SMEMA.

Spécification
