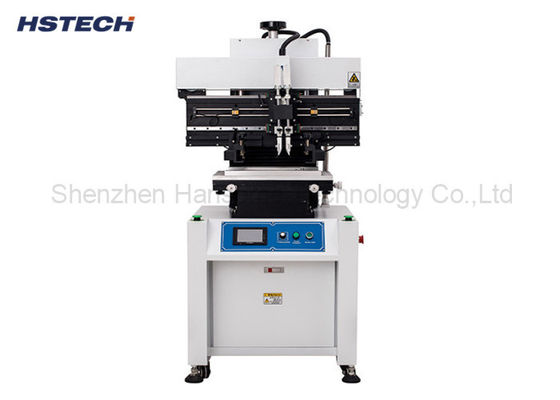

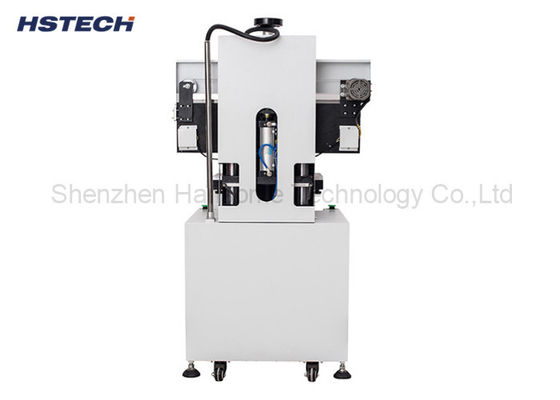

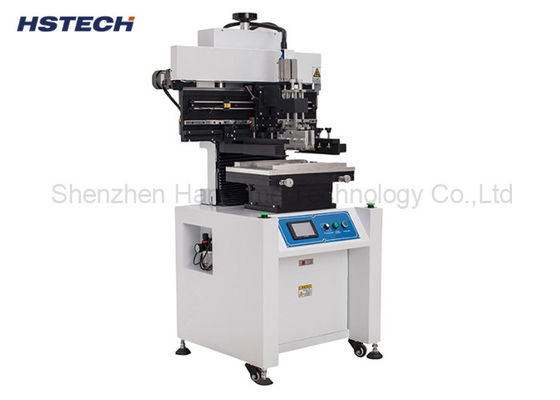

Imprimante à écran semi-automatique à phase unique, machine à souder de pâte pour imprimer de la pâte de souder avec un grattoir

Imprimante à écran semi-automatique à phase unique, machine à souder à la pâte pour l'impression de pâte à souder avec grattoir

Je vous présente
L'imprimante de pâte de soudure semi-automatique est un appareil utilisé pour appliquer de la pâte de soudure sur des cartes de circuits imprimés (PCB). It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

Ce qui suit est une introduction générale aux machines semi-automatiques d'impression de pâte de soudure:

1Structure de l'équipement: Les machines d'impression semi-automatiques à pâte de soudure sont généralement constituées des composants principaux suivants:
Bureau de travail: utilisé pour soutenir et positionner le PCB.
2.Squeegee d'impression: Responsable de l'application de pâte de soudure uniformément sur les plaquettes sur le PCB.
3Appareil de fixation des pochoirs: utilisé pour fixer les pochoirs d'impression afin d'assurer une application précise de la pâte de soudure.


Spécification

Caractéristiques

1La machine adopte un système de contrôle PLC.
2. La machine intégrée à unUn compteur à 4 chiffres.
3. Construction verticale, le cadre de l'écran est soulevé vers le haut et vers le bas verticalement par électricité, entraînant la course transversale de la tête d'impression à gauche et à droite par le guide linéaire.
4Le cadre de l'écran peut être réglé vers le haut et vers le bas pour répondre à la hauteur différente.
5. positionnement de pochoir à quatre points, la précision d'impression est de ± 0,02 mm, cadre de pochoir flexible, peut utiliser différents pochoirs de taille.

6, La pince peut être réglable, pratique pour le grattoir en acier inoxydable sans plomb, 200-350options.

7, un pin flexible pour positionner le PCB, peut imprimer le PCB double face.

8, l'écran tactile LED peut régler la vitesse du grattoir, utilise également un guide linéaire de marque HIWIN de haute qualité.

9, Le réglage de grattoir gauche et droite utiliser le contrôle de convertisseur de fréquence, peut régler la vitesse d'impression sur l'écran, assurez-vous que la vitesse d'impression est constante,puis l'épaisseur d'impression plus uniformément.
principe de fonctionnement:

1Préparation: placer le PCB sur le banc de travail et le régler et le positionner selon la taille du PCB et les marques de positionnement.
2Préparation du pochoir: placer le pochoir imprimé (appelé aussi pochoir) sur le support du pochoir et s'assurer qu'il est aligné sur le PCB.
3.Application de pâte de soudure: démarrer l'imprimante semi-automatique de pâte de soudure, déplacer le grattoir d'impression en douceur à travers le modèle, gratter la pâte de soudure uniformément à travers les trous du modèle,et appliquer la pâte de soudure sur les plaquettes de PCB à travers les ouvertures du modèle.
4Décharger le PCB: une fois l'impression terminée, retirer le PCB recouvert de pâte de soudure du banc de travail.


Fonctions et caractéristiques:

1.Précision et répétabilité: L'imprimante semi-automatique de pâte de soudure a une grande précision et répétabilité, assurant une application uniforme et une consistance de la pâte de soudure sur les tampons.
2.Ajustement et adaptabilité: le pinceau d'impression et le support de pochoir peuvent être ajustés pour s'adapter à différentes tailles et types de PCB, ainsi qu'à différentes exigences en matière d'épaisseur de pâte de soudure.
3Facile à utiliser: le fonctionnement de l'imprimante à pâte de soudure semi-automatique est relativement simple.Vous avez seulement besoin d'effectuer les ajustements et les réglages appropriés selon les exigences du PCB et de la pâte de soudure, puis appuyez sur le bouton de démarrage pour commencer le processus d'impression.
4Efficacité de la production: par rapport à l'impression manuelle de pâte de soudure, les machines d'impression semi-automatiques de pâte de soudure peuvent améliorer l'efficacité de la production et réduire le temps d'opération manuelle et les coûts de main-d'œuvre.
