Équipement de nettoyage SMT pour le nettoyage de la surface des PCB

Équipement de nettoyage SMT pour le nettoyage de la surface des PCB avec pinceau ESD

Introduction au projet

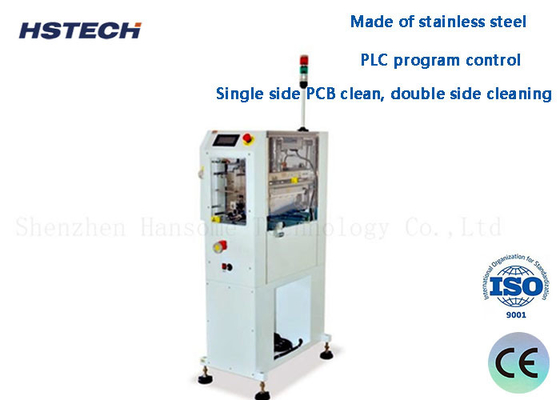

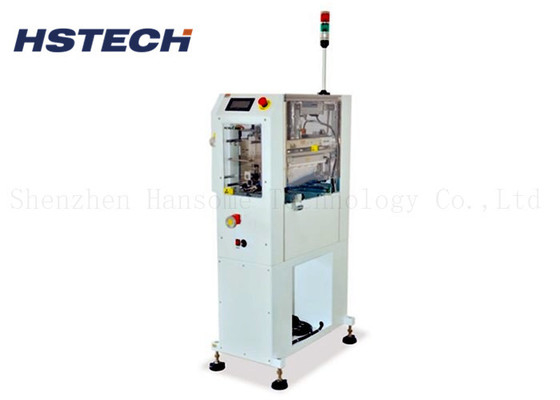

Cette machine est une machine automatique de nettoyage de PCB dans la ligne de production SMT, elle est utilisée pour nettoyer la poussière, le statique et d'autres saletés sur la surface du PCB.

La machine utilisée entre le chargeur de PCB et l'imprimante à écran, également utilisée avant l'équipement de revêtement conforme.parce qu'il nettoie le PCB avant le soudage, de sorte que les défauts pendant et après le soudage seront éliminés à l'avance.

Caractéristiques

1La machine entière est en acier inoxydable.

2, le contrôle du programme PLC.

3, deux pièces de barres de vent ionique de marque Keyence ((ionisateur), deux pièces de rouleau d'autocollant, un rouleau d'adhésif combiné pour l'ensemble du processus de nettoyage.

4Utiliser un ionisateur pour nettoyer l'électrostatique sur le PCB.

5Le rouleau adhésif et le rouleau autocollant travaillent ensemble pour nettoyer la poussière.

6, le nettoyage en ligne, la machine en amont est le chargeur de PCB, la machine en aval est l'imprimante.

7, conception de tirage pour un changement facile des rouleaux adhésifs et une maintenance.

8, La machine standard est le PCB à un seul côté propre, le processus de nettoyage à double face est facultatif.

9, Ajustez manuellement la largeur du PCB, l'ajustement automatique est disponible selon la demande du client.

9, le signal SMEMA est compatible.

Spécification

Pourquoi avez-vous besoin d'une machine à nettoyer les PCB?

Le PCB n'a pas été nettoyé strictement à la sortie de l'usine et une grande quantité de débris et de poussière est restée sur la surface du PCB, sur les bords, les trous, etc.;
Les PCB génèrent facilement de l'électricité statique pendant le traitement, ce qui peut facilement causer des dommages statiques ou absorber la poussière pendant le processus SMT.
Les matières étrangères telles que la poussière peuvent causer une mauvaise impression et un mauvais soudage tels que le soudage virtuel, le soudage vide, la déformation des composants et la déformation.Le nettoyage des PCB peut prévenir et réduire la production de produits défectueux, améliorer la qualité et atteindre l'objectif d'améliorer la fiabilité du produit.

Dessin de travail

À propos des emballages
