| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | AIS300 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | emballage en bois |
| Délai de livraison: | 15 à 20 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Nom du produit: | En ligne THT DIP AOI après soudure à l'onde | Garantie: | 1 année |
|---|---|---|---|
| Contrôle: | Écran tactile | Marque du relais: | - Je ne sais pas. |
| Signalisation: | SMEMA | Application du projet: | Assemblée électronique |
| Énergie: | Pour les appareils électroniques | Le poids: | 800 kilos |

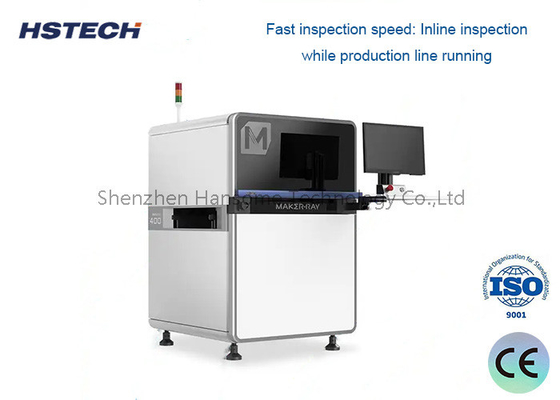

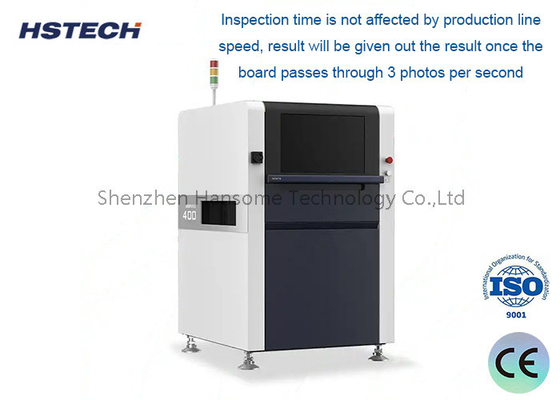

Contrôle à distance automatique en ligne THT DIP AOI après soudage par ondes avec des actionneurs linéaires XY doubles
Je vous présente
Avant le soudage, l'AOI peut détecter les défauts de l'appareil lui-même, tels que les pièces manquantes ou la polarité, etc.trop peu d'étain et trop d'étain, et aucune fuite de boule de soudure en étain à court-circuit.La technologie d'analyse vectorielle a établi une nouvelle norme de l'industrie dans l'AOL'image vectorielle est entièrement générée automatiquement et tout objet sur le PCBA peut être pris comme point MARK, ce qui rend la programmation plus flexible.Fournit une détection de défaut de haute précision
1Aucun échantillon d'or n'est requis, seuls des produits qualifiés sont requis.
2Aucune modélisation statistique n'est requise, et il n'est pas nécessaire d'exécuter des dizaines de cartes pour un réglage fin.
3L'"imagerie vectorielle" générée automatiquement (non affectée par la température et la distance focale) peut améliorer la précision,rapidité et fiabilité élevée de l'identification et du positionnement des composants lors de l'assemblage des cartes PCB.
4Analyse vectorielle des caractéristiques (calcul direct des angles et des proportions de taille), parfaite combinaison avec les normes IPC
Spécification
| Modèle | AIS300 | AIS301 |
| Taille du PCB | 50 x 50 mm à 430 x 380 mm | 50 x 50 mm à 350 x 350 mm |
| Épaisseur | 0.3 à 7.0 mm | |
| Étendue de déformation | > 4 mm | |
| Hauteur du composant | 150 mm en haut, 25 mm en bas | |
| La caméra | 5MP, couleur, CCD | |
| Source lumineuse | RGB | |
| VFV | 45*37 mm | |
| Résolution | 20um | |
| Inspection | ||
| Défaut des composants de montage | Manque, roulement, décalage, dommages, déviation, redondance, sale. | |
| Défectuosité de la soudure | Excès, insuffisance, pont, pas de pied, manque de soudure, pas de mouillage. | |
| Autres fonctions | Le code à barres, le code QR, le code OCR | |
| Vitesse | 0.23 seconde/fov | 0.25 seconde/fov |
| Logiciel/matériel | ||
| Système de fonctionnement | Ubuntu 14.04 LTD 64 bits | |
| Fonction | Commande à distance, importation de fichiers Gerber, outil de formation pour les nouveaux modèles | |
| PC industriels | CPU Intel i5, carte graphique indépendante, 12G DDR, 256 SSD | |
| Affichage | LCD FHD de 22 pouces | |
| Proposition de décision | Actuateur linéaire de haute précision | |
| Énergie électrique | AC220V, 1 kW | |
| Pression de l'air | > 0,5 MPa | |
| Dimension ((L*H*W) | Pour les pièces de rechange, le nombre de pièces de rechange doit être le même. | Pour les véhicules à moteur à combustion |
| Poids net | 800 kg | 700 kg |
Caractéristiques
A, l'algorithme de base de réseau de neurones convolutif
Application et innovation dans l'industrie
Inspection à l'homme
Une meilleure compatibilité
Modèle d'algorithme d'entraînement d'un ensemble d'échantillons super grands
Généralisation élevée
Capacité de détection supérieure, faible faux positif
Appui au modèle d'auto-formation des utilisateurs
B. Haute résistance à l'usure
C. Grande zone d'inspection et compatibilité élevée
D. Taux élevé d'inspection et faible taux de faux positifs.
E, base en marbre, plus stable.
F, actionneurs linéaires XY doubles, haute vitesse, haute précision
Application du projet
Cette machine de soudage THT AOI en ligne utilisée après la vague dans la ligne de production DIP, elle est utilisée pour corriger les unités erronées, ce qui peut réduire les réparations et le temps.Cette machine est largement utilisée pour inspecter la carte mère du téléviseurLa plupart des appareils électroniques utilisés sont des appareils électroniques électroniques.
