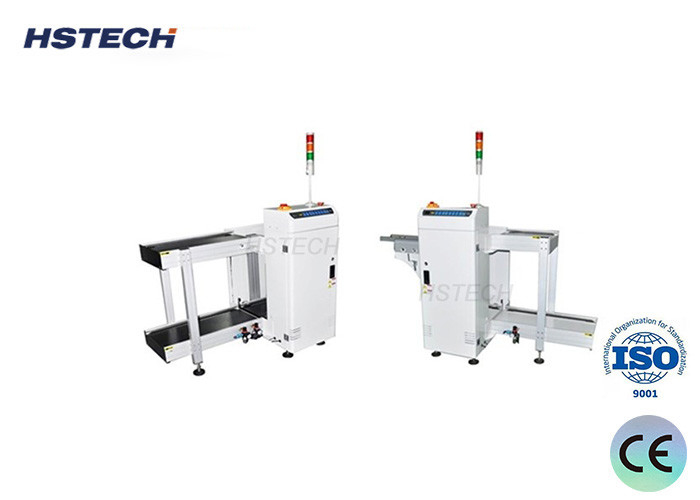

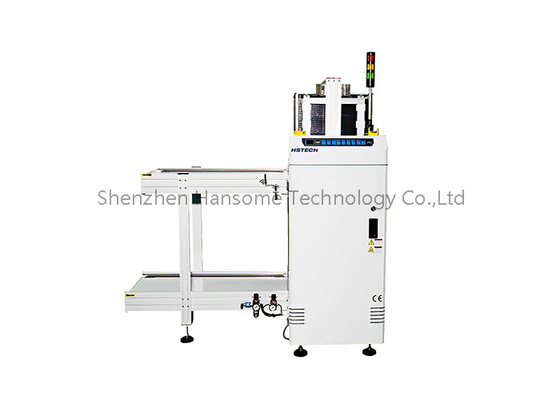

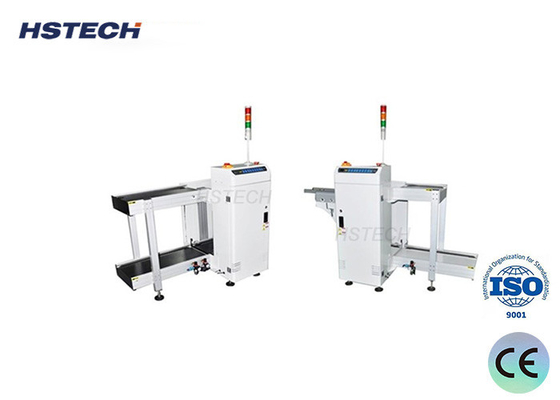

Clampes pneumatiques supérieures et inférieures chargeur de PCB sans garantie de rupture

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD330
Nombre De Pièces:	1 ensemble
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	200 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Product name:

Multiple magazine PCB Loader

Other name:

SMT board loading machine

Power supply:

AC110V/220V,50/60Hz

Air pressure:

4-6 bar

PCB thickness:

Min 0.4mm

Pitch selection:

10-40mm

Conveyor speed:

0.5-20M/min or customized

Communication:

SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

200 ensembles par mois

Description du produit

Machine de traitement de chargeurs de PCB à signal SMEMA à haut rendement

Présentation

PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rackCette machine adopte un système de micro-contrôle avec vis à bille, toute la machine fonctionne de manière stable et transmet avec précision.qui est intuitif et facile à utiliserIl convient au transport répété de circuits imprimés à un ou deux côtés, ce qui réduit considérablement les coûts de main-d'œuvre et offre une efficacité.

Application du projet

Cette unité est utilisée pour charger les PCB et les transporter sur la chaîne de production SMT.

Caractéristiques

1, la conception du module.

2, la stabilité améliorée par une conception robuste.

3Test du bras de conception économique.

4, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.

5Aucune garantie de rupture de PCB pendant le chargement et le déchargement.

6Compatible avec le SMEMA.

Spécification

Nom du produit	Machine de chargement de PCB
Hauteur du transport	910 ± 30 mm
Temps de chargement des PCB	Environ 6 secondes
Temps de remplacement du chargeur	Environ 30 secondes.
Direction du transport	L~R, ou R~L
Opération	Fonctionnement du front
Côté fixe de la voie	Côté avant ((ou spécifier)
Énergie électrique	220V,50/60Hz,± 10%
Pression de l'air	4 à 6 bar
Épaisseur des PCB	Min 0,4 mm
Quantité de charge	Côté supérieur: 1 pc, côté inférieur: 2 pc
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Vitesse du convoyeur	0.5-20M/min ou sur mesure
Signalisation	Le SMEMA

Sélection du modèle

Modèle	HS-LD250	HS-LD330	HS-LD390	HS-LD460: le code de référence
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Taille de la machine	Pour les pièces détachées:	16508801200 mm	18009401200 mm	180010101200 mm
Taille du chargeur	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Le poids	140 kg	180 kg	220 kg ou plus	260 kg

Attention!
1. Éteignez l'équipement ou assurez-vous que la table de levage se déplace en place avant de commencer le fonctionnement automatique pour la première fois.
2Gardez la tête et les mains éloignées de la machine pendant le fonctionnement.
3- Oiler l'axe optique et nettoyer les débris sur les lumières composantes sur la chaîne.

Clampes pneumatiques supérieures et inférieures chargeur de PCB sans garantie de rupture 0

Bouton de commande et boîte électrique

Clampes pneumatiques supérieures et inférieures chargeur de PCB sans garantie de rupture 1

À propos des emballages
