Lieu d'origine: | Chine |
Nom de marque: | HSTECH |
Certification: | CE |
Numéro de modèle: | Pour les appareils à moteur à combustion |
Quantité de commande min: | 1 série |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage en bois |
Délai de livraison: | 15~20 jours de travail |
Conditions de paiement: | T/T, Western Union et MoneyGram |
Capacité d'approvisionnement: | 50 ensembles par mois |
Nom du produit: | Robot de soudure automatique | Tête de soudure: | Unique |
---|---|---|---|
Voltage: | 220V/110V, facultatif | Communication externe: | Résistance à la compression |
Table de travail: | Double | Programmation: | Enseignez pandent |

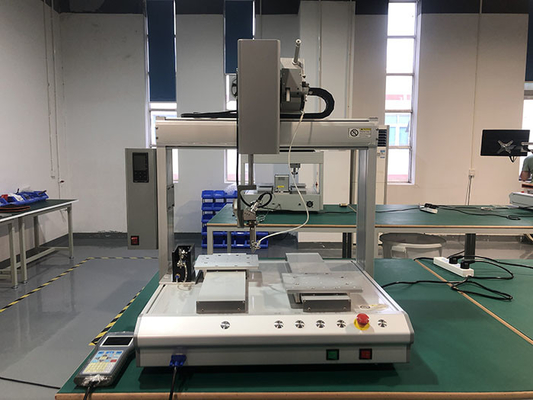

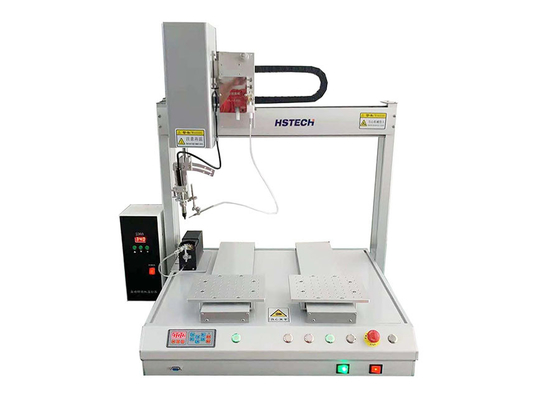

Machine de soudage automatique robotique à double table à 5 axes avec système de filtre de purification de la fumée
Introduction au projet
Nous appelons ce robot de soudage une machine de soudage à 5 axes, il est basé sur un robot de soudage à 4 axes et plus un axe R à rotation de 360 degrés, donc il a une plus grande portée de soudage.
Le soudage est le processus de jointure de pièces métalliques à l'aide de divers alliages fusibles (soudures).de sorte que les composants formeront des contacts intermoléculaires à travers leurs surfaces sans être fondus pour compléter le soudage.
Le soudage peut être divisé en soudage souple et soudage dur.La soudure dure est généralement utilisée pour les métaux tels que l'argentLes points de soudage sont beaucoup plus solides que les points de soudage souples, et la résistance au cisaillement est de 20 à 30 fois supérieure à celle du soudage souple.Le terme soudage est généralement utilisé pour les deux types de connexions thermiques ci-dessus, car dans les deux cas, la soudure fondue est inscrite dans un espace allongé entre deux surfaces métalliques solides propres et proches à installer.
Application du projet
1, Produits semi-conducteurs
2, produits optiques
3, Produits électroniques
4, Appareils électroménagers généraux
5, Machines de précision/produits électriques
6Produits mécaniques à grande échelle
7, Produits de consommation générale
Caractéristiques
1, soudage à 5 axes.
2, contrôle du moteur pas à pas.
3, le chauffage et le contrôle de l'étain cassé.
4, guide linéaire Hiwin de haute qualité, assurer le mouvement en douceur et plat.
5, soudage flexible, disponible pour le soudage par points, le soudage par traînée et autres fonctions.
6, le bras de la machine est un modèle privé en alliage d'aluminium, structure stable, pas de courbure, anti-rouille.
7Apprendre la programmation pendant, peut enregistrer au maximum 99 groupes de programmes.
8, système de filtre de purification de fumée, prolonger la durée de vie du fer de soudure, améliorer la qualité de la soudure.
Machines à souder entièrement automatiques
Les soudeuses à cordes entièrement automatiques et les soudeuses monolithiques entièrement automatiques présentent les avantages suivants par rapport au soudage manuel:
1 Vitesse de soudage rapide, bonne qualité de la consistance, belle surface et aucun phénomène de soudure inégale causée par le soudage manuel.Le soudage des équipements peut éviter l'influence de divers facteurs humains lors du soudage manuel, comme l'influence de la compétence de l'opérateur, de sa condition physique, de ses émotions, etc., assurant ainsi la cohérence et la fiabilité du soudage.
2 Il peut réduire le nombre d'opérateurs et de personnel d'inspection, réduire la difficulté de gestion et les coûts du produit.et le recrutement annuel est la chose la plus gênante pour les patronsLes soudeuses automatiques peuvent réduire considérablement le nombre d'employés.
3La fiabilité du soudage de la machine à souder à cordes est beaucoup plus élevée que celle du soudage manuel.
Spécification
Modèle | Pour les appareils à moteur à combustion |
Énergie électrique | Le conducteur de moyenne tension AC110V/220V |
Pression de l'air | 00,45 à 0,5 MPa |
Axe | 5 |
Plage de déplacement |
X 500 mm |
Y1 300 mm | |
Y2 300 mm | |
Z 100 mm | |
R 360 degrés | |
Vitesse de déplacement |
Le système de freinage doit être équipé d'un dispositif de freinage. |
Z 1-300 mm/s | |
R 1 à 100 mm/s | |
Méthode de transport | Guide linéaire |
Précision de répétition | ± 0,05 mm |
Capacité de charge de la plateforme | 10 kg ou plus |
Capacité de charge de l'axe Z | 5 kg ou plus |
Y taille de la plateforme | 190*150 mm |
Puissance de chauffage | 150 W |
Mode de modification | Panneau de commande |
Capacité du programme | 99 |
Port de communication | Résistance à la compression |
Nourrissage | Système unique d'alimentation en étain |
Diamètre d'étain de soudure | 0.3-1,5 mm |
Dimension de la machine | 720*580*645 mm |
Poids net | 65 kg ou plus |
