| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-CC300 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 7 ~ 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | machine de revêtement 3Axis sélective | Axe: | 3 axes ou 5 axes |
|---|---|---|---|
| Énergie: | Pour les véhicules à moteur électrique | Hauteur du transport: | 920±20mm |
| Poids de la machine: | 600 kg | Dimension de la machine: | 1060x1200x1700mm |

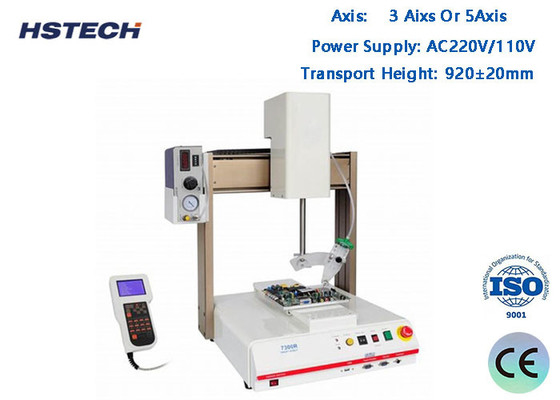

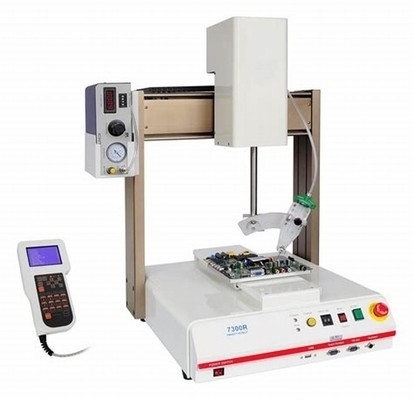

Machine à distribuer de la colle à haute vitesse à 3 axes avec réglage linéaire intelligent
1. La plateforme d'entraînement des axes X, Y et Z adopte une vis à bille de précision avec un servo-moteur Fuji.
2. réaliser un revêtement sélectif pour différents types de PCB.
3- Ligne droite, cercle, revêtement arc et distribution.
4. peut couvrir efficacement et uniformément le bord des composants, éliminer l'effet d'ombre de pulvérisation.
5- Précision: ± 0,02 mm.
6Avec une grande vitesse, une grande fiabilité, une grande stabilité du système de transmission et de contrôle.
7. 2 vannes peuvent basculer automatiquement l'action de pulvérisation et de revêtement, pour obtenir un procédé de revêtement de PCB à haute densité.
8. Avec une fonction de réglage automatique de largeur intelligente (réglage automatique après saisie de la largeur de la carte).
| Nom du produit | Machines de revêtement de couleur conforme sélective |
| Modèle | HS-CC300 |
| Hauteur de transmission | 920 ± 20 mm |
| Largeur du convoyeur | 50-450 mm/ou sur mesure |
| Transmission | L à R, ou R à L |
| Hauteur du composant | vers le haut et vers le bas maximum 100 mm |
| Taille du bord de la carte de PCB | ≥ 5 mm |
| Vitesse de transport | Pour les véhicules à moteur à combustion |
| Vitesse de conduite sur 3 axes | 800 mm/s |
| Précision de répétition | ± 0,02 mm |
| Programmes de stockage | jusqu'à 1000 |
| Énergie électrique | Pour les véhicules à moteur à combustion |
| Pression de l'air | 4 kgf/cm2 |
| Réservoir de colle | 10 litres, remuer manuellement |
| Mode de commande | Carte de commande PC+motion industrielle |
| Réglage linéaire du guide | Réglage intelligent |
| Mode de programmation | Enseignement manuel |
| Port de communication | Le SMEMA |
| Source d'éclairage | Source d'éclairage autonome |
| Source d'éclairage de détection | Autogérés |
| Logiciel | Logiciel de revêtement Windows+ |
| Moteur de conduite | Moteur pas à pas ((2 pièces) |
| Mode de conduite sur trois axes | Servo-moteur + module à vis + Bouteille électrique |
| Nombre de soupapes en caoutchouc | 1 soupape de pulvérisation + 1 soupape de distribution |
| Largeur de pulvérisation | 3 à 20 mm |
| Méthode de pulvérisation | Automatique |
| Puissance totale | 20,6 kW |
| Corps de la machine | d'acier inoxydable |
| Poids de la machine | 600 kg |
| Dimension de la machine | 1060 x 1200 x 1700 mm |
2Selon la colle, il peut être divisé en: équipement de distribution de liquide unique, équipement de distribution de liquide double, équipement de distribution de liquide multicomposants, etc.
3Selon la classification, il peut être divisé en: équipement de distribution de fils, équipement de distribution de haut-parleurs, équipement de distribution de boutons de téléphones mobiles, équipement de distribution de patchs, essuie-glace de carte,et ainsi de suite
4Selon les caractéristiques de la colle, elle peut être divisée en: équipement de distribution de colle en silicone, équipement de distribution de colle UV et équipement de distribution de colle rouge SMT.
5Selon le nombre d'axes de commande, il peut être divisé en: équipement de distribution à deux axes, équipement de distribution à trois axes, équipement de distribution à quatre axes, etc.
