Appui aux documents CAO Robot de soudure de table à rotation de 360 degrés avec double poste de travail

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les appareils à moteur à combustion
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Robot de soudage sur table

Autre nom:

Machine à souder robotique

Station de travail:

Station de travail double

Tête de soudure:

Astuce simple

Rotation:

360 degrés

Système:

Programme manuel, commutation rapide

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Robot de soudage à table à rotation de 360 degrés

Robot de soudure automatique à double poste de travail

Machine de soudage robotisée à support de documents CAO

Description du produit

Support de document CAO Robot de soudure de table à 360 degrés avec double poste de travail

Cette machine à souder automatique avancée est conçue pour la fabrication électronique de précision, avec deux postes de travail et une prise en charge complète des documents CAO pour des performances de soudure optimales.

Applications

Conçu pour l'industrie de la fabrication électronique, ce robot de soudure gère les processus qui sont difficiles pour les systèmes de soudure par refusion et de soudure à la vague. Il excelle avec les circuits imprimés mixtes, les composants sensibles à la chaleur et les appareils délicats dans les processus SMT en bout de chaîne. Les applications incluent les lignes de soudure de cartes PCB, la soudure de fiches de chargeur, la soudure de connecteurs, les applications d'étain d'extrémité CC et les connexions de bandes lumineuses LED. Le système remplace la soudure manuelle pour améliorer l'efficacité et améliorer la qualité de la soudure dans les secteurs de l'électronique automobile, des produits numériques, de la fabrication d'écrans LCD, des circuits imprimés, des connecteurs, des transformateurs RJ/réseau, des assemblages de câbles, de la soudure FPCB, de la soudure COF, des cartes mères d'ordinateurs, des haut-parleurs et des industries de la soudure de qualité des moteurs.

Principales caractéristiques

Fonctionnement entièrement automatisé, y compris la soudure, le nettoyage et l'extraction des fumées
Compatible avec tous les types de composants, y compris les inserts et les dispositifs à montage en surface
Prend en charge les motifs de soudure par points, par traînée, circulaires, courbes et irréguliers sur les panneaux PCB
Deux pointes de soudure et deux postes de travail pour un fonctionnement continu à haut rendement
Contrôle précis du volume d'étain avec une soudure constante, économisant au moins 30 % de soudure par rapport aux processus manuels
Système de chauffage de haute qualité avec une précision de température de ±2℃
Système de filtre de purification des fumées intégré prolongeant la durée de vie du fer à souder et améliorant la qualité
Fonction de nettoyage automatique assurant un traitement de soudure stable et une durée de vie prolongée de l'équipement

Spécifications techniques

Modèle	HS-S5331R
Tension	AC110V/220V, 50/60Hz
Plage de travail X/Y1/Y2/Z	500300300*100mm
Axe R	360 degrés
Vitesse de déplacement X/Y1/Y2/Z	Max 300mm/s
Système d'entraînement	Moteur pas à pas, courroie de distribution
Guide linéaire	Guide de haute précision de marque Taiwan
Précision de répétition	±0.02mm
Programmation	Programmation manuelle avec pupitre de programmation
Système de contrôle	Carte de contrôle
Stockage du programme	Stocke un millier d'ensembles de données de traitement avec des fichiers uniques jusqu'à 3 Mo d'espace de stockage (cinq mille points de traitement)
Espace de stockage des fichiers	Boîte portable 256 Mo, carte hors ligne 32 Mo, fichier de traitement unique jusqu'à 3 Mo d'espace de stockage (100 000 points de traitement)
Support de document	CAO
Nettoyage de l'étain de fer	Nettoyage à l'air/pneumatique
Interface externe	USB+RS232
Méthode de soudure	Soudure par points/traînée
Poids	85kg
Dimension de la machine	680585800mm

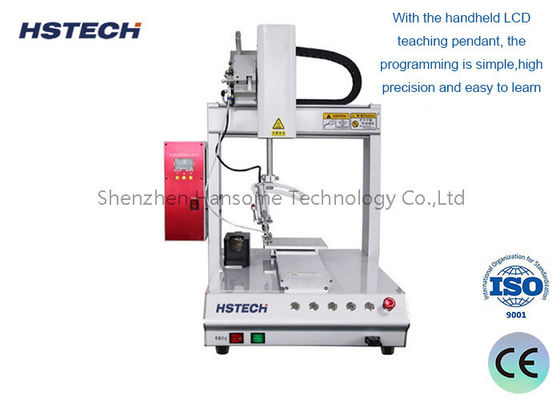

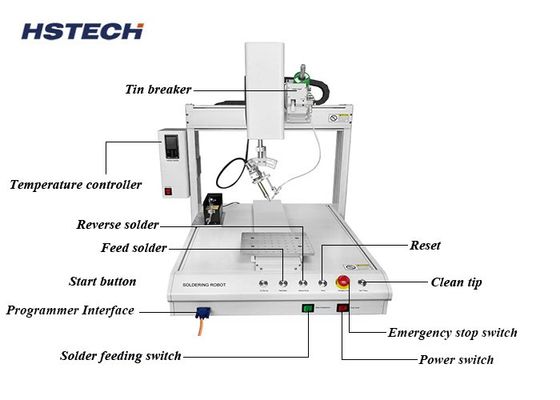

Images du produit

High Precision Automatic Soldering Robot with ±2℃ Temperature Accuracy
