Détails des produits

À la maison Produits

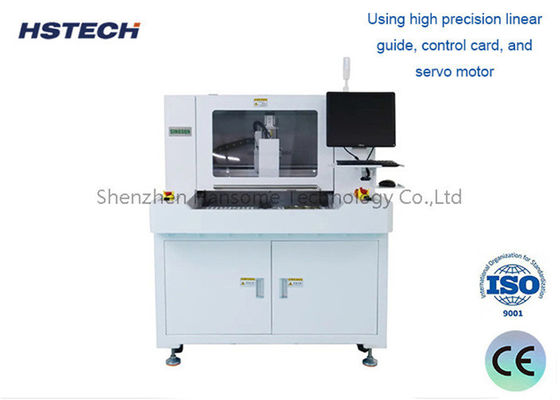

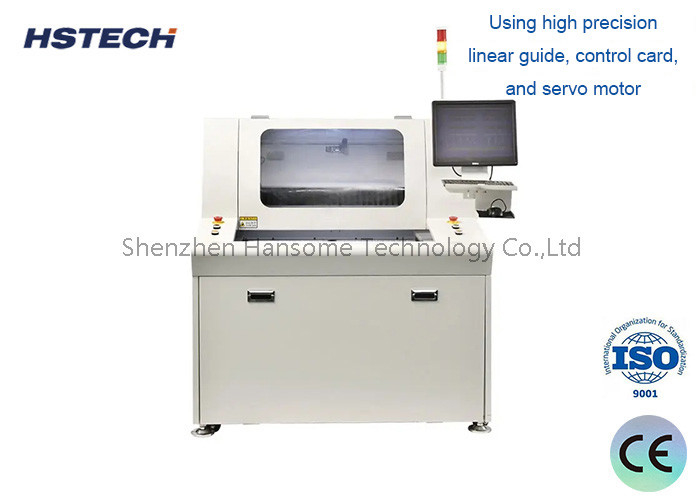

Machine de routeur de carte PCB Depaneling

Double boîte d'alimentation à tiroir combinée en une seule machine de routeur PCBA

Nom De Marque:	HSTECH
Numéro De Modèle:	Le CM-610
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur de PCBA

Nourrissage:

Alimentation de tiroir

Plateforme de travail:

Double, boîte combinée en tant qu'une plate-forme

Fonction:

Séparation de panneau de goupille de PCBA

Matériel:

La feuille de matel

Couleur:

Orange, gris

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Machine de routage PCBA à une plateforme

Appareil de routage PCBA à double tiroir

Description du produit

Dmachine de routage à double boîte combinée en une seule plateforme PCBA

Caractéristiques

1, Routeur PCB de type fraisage avec une grande précision et une grande propreté, double plateforme de travail parallèle et un seul pinceau.

2La plate-forme de type tiroir, à faible empreinte, est conçue pour éviter la pollution des salles de nettoyage.

3, la collecte de poussière du côté supérieur avec une efficacité supérieure à celle du côté inférieur, et un bruit inférieur.

4, conception à double plateforme, facile à utiliser et à entretenir.

5, Application pour 350*350mm pcba, plus grande taille peut être personnalisée.

6, Mise à niveau avec robot pour réaliser la fonction en ligne.

Spécification

Modèle	Le CM-610	CM-610 max
Taille maximale du PCB	Pour les appareils à moteur	Pour les véhicules à moteur
Taille minimale des PCB	5x5 mm
Épaisseur des PCB	0.4 à 6 mm
Hauteur de la table de travail	850 mm
Mode de chargement	Nourrissage manuel et relâchement
Positionnement des PCB	Dentelle ou carreaux magnétiques
Fuseau de coupe/vitesse	Sycotec, fabriqué en Allemagne, 5000 à 60000 tours par minute
Type de refroidissement	Type auto-refroidi
Inspection des couteaux de rupture	- Oui, oui.
Vitesse de coupe	1 à 100 mm/s
Précision de coupe	± 0,05 mm
Kit de fraisage	φ0,8 ~ φ3,0 rotation à droite, acier à tungstène à charpente
Précision de positionnement répétée	± 0,02 mm
Vitesse de déplacement coordonnée	1000 mm/s
Programmer les procédures	Importer ou éditer des dessins GERBER via un système visuel
Alimentation en air	5 à 8 kg/cm3
Énergie électrique	AC380V±5%, 50/60Hz, 3 kW
Dimension de la machine	125010001650 mm	135011001650
Poids de la machine	Environ 900 kg

Dimension de la machine

Double boîte d'alimentation à tiroir combinée en une seule machine de routeur PCBA 0

Détails de la machine

Super Vision System ((Équipé d'une caméra d'imagerie industrielle allemande et d'un objectif Moritex de marque japonaise), et d'un dispositif de collecte de poussière ESD sur le dessus du pinceau.

Double boîte d'alimentation à tiroir combinée en une seule machine de routeur PCBA 1

Système de coupe intégré (coupe à l'aide d'une trémie ou d'un doigt magnétique) et code PIN du doigt magnétique (conception brevetée)

Double boîte d'alimentation à tiroir combinée en une seule machine de routeur PCBA 2

Système de coupe fiable ((Utilisez la broche allemande Sycotec et l'inversion de fréquence), système Win7/Win10 version anglaise.

Double boîte d'alimentation à tiroir combinée en une seule machine de routeur PCBA 3

Double boîte d'alimentation à tiroir combinée en une seule machine de routeur PCBA 4
