Robot de soudure automatique à 5 axes avec mouvement de rotation X/Y/Z et R

Taiwan Hiwin Robot de soudure à guidage linéaire avec nettoyage automatique et alignement de la tête en fer

Introduction au projet

Cette machine de soudage automatique de type bureau est un produit à vendre à chaud, qui utilise la boîte d'enseignement pour la programmation manuelle, adopte le moteur pas à pas de haute qualité et la courroie de chronométrage pour conduire la machine.La machine dispose des options de station de travail simple ou double, également la gamme de voyage standard est de 300 * 300mm, il peut être personnalisé pour répondre aux exigences du produit du client.

Application du projet

1Les produits à base de semi-conducteurs: LSI, IC, IC à combinaison de température, CSP, BGA, etc.
2Produits optiques: caméras de première classe.
3Appareils électroménagers à performances générales: DVD, équipement audio, systèmes de navigation automobile, ordinateurs personnels tels que appareils photo, horloges électroniques, calculatrices à photocopie PDA,téléviseur à cristaux liquides. Dispositifs médicaux
4Produits de consommation générale: machines à écrire, jouets, instruments de musique, CDS, piles, etc.

5, machines de précision/produits électriques: VTR.

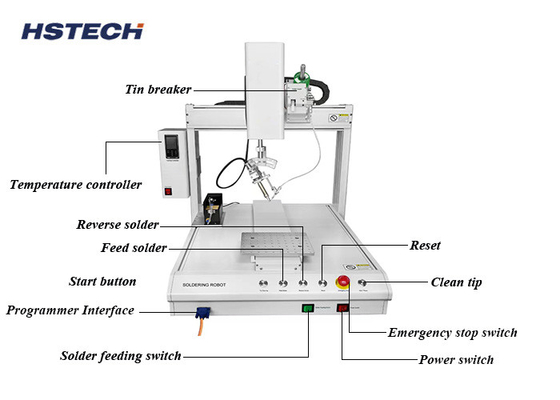

Caractéristiques

1, Il est 4Axis fonctionnant, X / Y / Z et R rotation en mouvement, atteindre de nombreux buts de soudage d'angle.
2, La machine a une fonction de nettoyage automatique, le fer à souder/la pointe sans azote, très sûre et protégeant l'environnement,

3, guide linéaire de la marque taïwanaise Hiwin utilisé dans le système de déplacement de la machine, haute précision et haute précision.

4, utilisant une carte de commande très mature pour rendre le système de commande de la machine, également disponible pour l'utilisation de PLC.
5,Utilisez la tête de fer comme point de base pour aligner la position de la clé du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
6Utilisant une haute précisionmoteur pas à pas et système à courroie de chronométrage, et des algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.

7, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer de soudure.

8, avec le pendentif d'enseignement LCD portatif, la programmation est simple, haute précision et facile à apprendre.

Spécification

Équipement de ligne de production SMT

1. machine SMT universelle: en utilisant le programme édité par l'appareil pour monter des composants sur des positions de pièces désignées,il peut être monté sur rouleau SOP 28 pin ou plus (y compris les composants pouvant être montés par des machines à grande vitesse)Les caractéristiques de cette machine sont une grande précision et diversité, mais sa vitesse d'installation est inférieure à celle des machines à grande vitesse.
2. Soudage par reflux: Utilisez la pâte de soudage SMT ou de la colle rouge pour régler une courbe de température appropriée pour compléter l'action de soudage entre la pâte de soudage et la pièce.
3Déchargement: la carte est chargée dans le chargeur par une voie de transfert.
4Instrument d'inspection optique: l'inspection optique automatique est un dispositif basé sur des principes optiques pour détecter les défauts courants rencontrés dans la production de soudage.L'AOI est une nouvelle technologie de test qui n'est apparue que ces dernières années., mais s'est développée rapidement. Actuellement, de nombreux fabricants ont lancé des équipements de test AOI. Lors de l'exécution de la détection automatique, la machine scanne automatiquement le PCB à travers une caméra,Il collecte des images., compare les joints de soudure testés avec des paramètres qualifiés dans la base de données, traite les images, vérifie les défauts sur le PCB,et affiche/marque les défauts à l'aide d'un affichage ou d'un marqueur automatique pour le personnel de maintenance à réparer.
