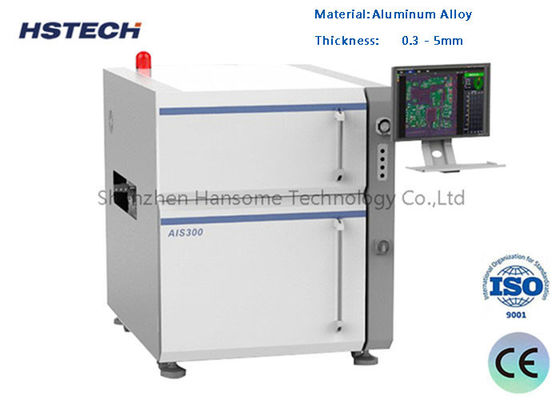

Robot de soudure automatique à commande à distance à haute résistance à l'usure avec précision de montage ± 0,01 mm pour le THT DIP AOI en ligne après la soudure par onde

Nom De Marque:	HSTECH
Numéro De Modèle:	AIS300
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

En ligne THT DIP AOI après soudure à l'onde

Garantie:

1 an

Contrôle:

écran tactile

PLC:

Mitsubishi

Marque du relais:

Schneider

Commutateur optoélectronique:

OMRON

Matériel:

alliage d'aluminium

Condition:

Nouveau

Application:

Assemblée électronique

OEM/ODM:

disponible

Puissance totale:

2600w

Alimentation:

AC220V

Pression atmosphérique:

4-6 bars

Précision de montage:

±0,01mm

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Robot de soudure automatique à haute résistance à l'usure

La télécommande en ligne THT DIP AOI

Précision de montage ± 0

Description du produit

Résistance à l'usure élevée Télécommande en ligne THT DIP AOI après soudure par ondes

Système d'inspection optique automatisé avancé conçu pour les procédés de soudage post-onde dans les lignes de production THT (Through-Hole Technology) et DIP (Dual In-line Package).

Spécifications techniques

Modèle	AIS300	AIS301
Taille du PCB	50 x 50 mm à 430 x 380 mm	50 x 50 mm à 350 x 350 mm
Épaisseur	0.3 à 7.0 mm
Étendue de déformation	> 4 mm
Hauteur du composant	150 mm en haut, 25 mm en bas
La caméra	5MP, couleur, CCD
Source lumineuse	RGB
VFV	45*37 mm
Résolution	20um
Vitesse de vérification	0.23 seconde/fov	0.25 seconde/fov
Système de fonctionnement	Ubuntu 14.04 LTD 64 bits
PC industriels	CPU Intel i5, carte graphique indépendante, 12G DDR, 256SSD
Affichage	LCD FHD de 22 pouces
Proposition de décision	Actuateur linéaire de haute précision
Énergie électrique	Pour les appareils à commande numérique
Pression de l'air	> 0,5 MPa
Dimension (LHW)	Pour les pièces de rechange, le nombre de pièces de rechange doit être le même.	Pour les véhicules à moteur à combustion
Poids net	800 kg	700 kg

Capacités d'inspection

Les défauts des composants de montage:Manquant, en roulement, décalé, endommagé, déformé, redondant, sale
Défauts de la soudure:Excès, insuffisance, pont, pas de pied, manque de soudure, non humidification
Fonctions supplémentaires:Code à barres, code QR, reconnaissance OCR

Caractéristiques avancées

L' algorithme de base:Algorithme de réseau neuronal convolutif avec des capacités d'inspection humaines
Résistance à l'usure élevéeConstruction durable pour les environnements industriels
Zone d'inspection de grande taille:Compatibilité élevée avec les différentes tailles de PCB
Taux élevé d'inspection:Faible taux de faux positifs pour des performances fiables
Plateforme stable:Base en marbre pour une meilleure stabilité
Le mouvement de précision:Actuateurs linéaires XY doubles pour une vitesse et une précision élevées
Formation continue:Prend en charge les modèles d'auto-apprentissage des utilisateurs avec des ensembles d'échantillons super grands

Applications

Ce système AOI THT en ligne est utilisé après les soudeuses à ondes dans les lignes de production DIP pour corriger les unités défectueuses, réduire les réparations et les délais et améliorer efficacement les taux de passage.Largement utilisé pour inspecter les cartes mères de téléviseurs, cartes mères de PC, cartes électriques, cartes de contrôle industrielles, mini appareils électroniques ménagers et autres ensembles de PCB.
