Robot de soudure automatique AOI DIP THT en ligne CCD à taux d'inspection élevé avec pression d'air de 4 à 6 bars et algorithme de réseau neuronal convolutif

Nom De Marque:	HSTECH
Numéro De Modèle:	AIS300
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

En ligne THT DIP AOI après soudure à l'onde

Garantie:

1 an

Contrôle:

écran tactile

PLC:

Mitsubishi

Marque du relais:

Schneider

Commutateur optoélectronique:

OMRON

Matériel:

Alliage d'aluminium

Signal:

Smema

Système de contrôle:

PLC

OEM/ODM:

disponible

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Taux d'inspection élevé CCD en ligne THT DIP AOI

Robot de soudage automatique à pression d'air 4-6 bars

Machine à souder à la vague avec algorithme de réseau neuronal convolutif

Description du produit

Taux d'inspection élevé CCD en ligne THT DIP AOI après soudure à l'onde à 4-6 bar

Système d'inspection optique automatisé avancé conçu pour les composants de la technologie de trou à travers (THT) et du double paquet en ligne (DIP) après les processus de soudage par ondes.Il est doté d'imagerie CCD de haute précision et d'une capacité de pression d'air de 4 à 6 bar pour une détection de défaut supérieure.

Spécifications techniques

Modèle	AIS300	AIS301
Taille du PCB	50 x 50 mm à 430 x 380 mm	50 x 50 mm à 350 x 350 mm
Épaisseur	0.3 à 7.0 mm
Étendue de déformation	> 4 mm
Hauteur du composant	150 mm en haut, 25 mm en bas
La caméra	5MP, couleur, CCD
Source lumineuse	RGB
VFV	45*37 mm
Résolution	20um
Vitesse	0.23 seconde/fov	0.25 seconde/fov
Système de fonctionnement	Ubuntu 14.04 LTD 64 bits
PC industriels	CPU intel i5, carte graphique indépendante, 12G DDR, 256SSD
Affichage	LCD FHD de 22 pouces
Proposition de décision	Actuateur linéaire de haute précision
Énergie électrique	Pour les appareils à commande numérique
Pression de l'air	> 0,5 MPa
Dimension (LHW)	Pour les pièces de rechange, le nombre de pièces de rechange doit être le même.	Pour les véhicules à moteur à combustion
Poids net	800 kg	700 kg

Capacités d'inspection

Détection des défauts des composants de montage

Composants manquants
Composants de roulement
Décalage des composants
Dommages aux composants
Faux de composant
Composants redondants
Composants sales

Détection de défaut de soudure

Surplus de soudure
Solde insuffisante
Les ponts de soudure
Pas de soudure au pied
Manque de soudure
Ne pas mouiller

Fonctions supplémentaires

Lecture du code-barres
Numérisation de code QR
Reconnaissance optique des caractères (OCR)

Principales caractéristiques

Algoritme de base avancé:Algorithme de réseau neuronal convolutif avec des capacités d'inspection humaines
Compatibilité supérieure:Modèle d'algorithme d'entraînement d'un ensemble d'échantillons super grands avec une généralisation élevée
Détection améliorée:Capacité de super détection avec des taux de faux positifs inférieurs
Appui à la formation des utilisateurs:Prend en charge les modèles d'auto-formation des utilisateurs
Résistance à l'usure élevéeConstruction durable pour les environnements industriels
Zone d'inspection de grande taille:Compatibilité élevée avec les différentes tailles de PCB
Taux élevé d'inspection:Optimisé pour l'efficacité avec de faibles taux de faux positifs
Plateforme stable:Base en marbre pour une meilleure stabilité
Le mouvement de précision:Actuateurs linéaires XY doubles pour une vitesse et une précision élevées

Applications

Ce système AOI THT en ligne est spécialement conçu pour une utilisation dans les machines de soudage par ondes dans les lignes de production DIP.réduire les besoins en réparation et les temps d'arrêt tout en améliorant considérablement les taux de réussite de la production. Largement utilisé pour inspecter les cartes mères de télévision, les cartes mères de PC, les cartes de puissance, les cartes de contrôle industrielles, les mini appareils électroniques ménagers et divers autres assemblages de PCB.

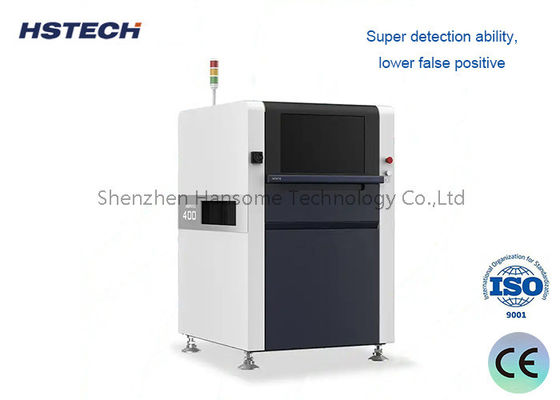

Images du produit
