Nettoyage de pochoirs à grande vitesse Nouvelle interface multifonctionnelle

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-G9+
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine d'impression à extrémité élevé de pâte de soudure

Garantie:

1 année

Contrôle:

Écran tactile

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliages d'aluminium

Condition:

nouveau

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

argenté

Système de contrôle:

PLC

Produit d'origine:

Disponible

Consommation d'électricité:

200 W

Le type:

Automatique

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Nettoyage de pochoirs à grande vitesse Nouvelle interface multifonctionnelle

Introduction au projet

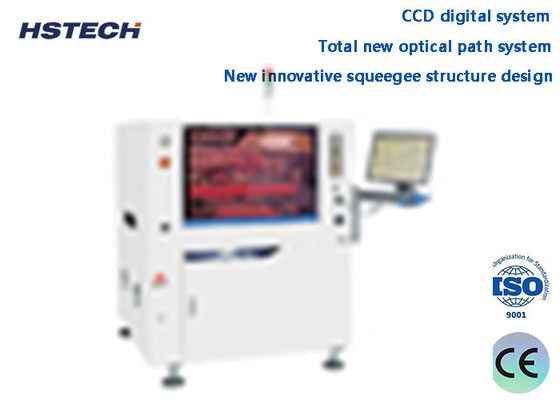

La machine d'impression automatique de pâte de soudure G9+ est une machine haut de gamme pour les applications haut de gamme SMT, la largeur de GT++ BTB n'est que de 2830 mm,peut satisfaire parfaitement aux exigences du procédé d'impression de 030152025 pistes, haute précision et haute vitesse.

Caractéristiques

1Avec les deux systèmes de source lumineuse, la luminosité peut être ajustée à une boucle infinie,permettant de reconnaître facilement différents points de marquage (y compris les points de marquage inégaux), tels que le placage en étain, plaquage au cuivre, plaquage à l'argent, soudure à air chaud, FPC et divers types de PCB de couleur différente.

2, réglage de l'épaisseur de PCB de haute précision, structure extrêmement fiable avec mouvement XY stable. réglage manuel rend facile pour accueillir différentes épaisseurs de PCB.

3"Système de positionnement des rails de guidage, nouveau modèle de rails de guidage de ban détachable, pinceau latéral flexible programmable, spécifique au FPC, PCB de déformation, effectuer un dispositif de plaque de serrage unique.Grâce à la programmation logicielle peut automatiquement étirer et retirer le pickness PCB non affecté.

4, une nouvelle conception innovante de la structure de la racleuse, adopte un système de racleuse complet qui améliore la stabilité et la longévité.

5Le nettoyage par pochoir à grande vitesse, la structure de nettoyage à distribution descendante empêche avec succès l'ouverture obstruée (qui est toujours la cause fondamentale d'un nettoyage inefficace).La longueur du solvant distribué peut également être facilement modifiée par contrôle logiciel..

6, nouvelle interface multifonctionnelle, simplicité, compréhension claire, convivialité.

Spécification

Modèle	Le G9+
Taille maximale du PCB	Pour les appareils à commande numérique
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Poids maximal de la planche	5 kg ou plus
Hauteur du transport	900 ± 40 mm
Espace entre les bords de la planche	2.5 mm
Hauteur de la planche	15 mm
Direction du transport	Je vous en prie.
Vitesse de transport	Max 1500 mm/s, commande par programme
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pinceau magnétique/bloc de support/tableau manuel vers le haut et vers le bas
Système de serrage des PCB	Patenté sur la serrure supérieure
	Serrage latéral
	Fonction d'adsorption
Imprimé à la main	0 à 20 mm
Mode d'impression	une fois/deux fois
Vitesse d'impression	10 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Pression d'impression	0.5 à 10 kg
Taille du cadre du modèle	470370mm~737737mm ((épaisseur de 20 à 40)
Système de nettoyage	Système de nettoyage par goutte à goutte
	Absorption renforcée du vide
	Vacuum sec et humide trois modes
	Nettoyage aller-retour
CCD FOV	10 x 8 mm
Types de marques fiduciaires	Forme standard de la marque fiduciaire
	Le pad
	Il y a un trou
Système de caméra	Structure de l'optique en haut/en bas
	Caméra numérique CCD
	Correspondance avec le motif géométrique

Performance de la machine

Modèle	Le G9+
Précision de la position répétée	Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de la même substance.0
Précision d'impression	± 18um@6,CPK≥2.0
Temps de cycle d'impression	< 7,5 secondes
Sur la base du système d'essai par un tiers ((CTQ) vérifier la position réelle de l'impression de pâte de soudure et répéter la précision

Spécification de toute la machine

Énergie électrique	AC:220±10%, 50/60HZ, 3,0 kW
Pression de l'air	4 à 6 kgf/cm2
Consommation de l'air	environ 5 L/min
Température de fonctionnement	-20°C à +45°C
Humidité de fonctionnement	30% à 60%
Dimensions de la machine(sans la lumière de la tour)	Le nombre total d'étoiles de la catégorie 1 doit être fixé à la valeur de la catégorie 1 de la présente annexe.
Poids de la machine	Approximativement: environ 1000Kg
