| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-GLE |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 7 ~ 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Imprimante automatique de pâte de soudure | Garantie: | 1 année |
|---|---|---|---|
| Contrôle: | écran tactile | Marque du relais: | - Je ne sais pas. |
| Commutateur optoélectronique: | OMRON | Matériel: | Alliage d'aluminium |
| Condition: | Nouveau | Signalisation: | SMEMA |
| Application du projet: | Assemblée électronique | Couleur: | Pour les pièces détachées |
| Système de contrôle: | PLC | Produit d'origine: | Disponible |
| Consommation d'électricité: | 200 W | Le type: | Automatique |

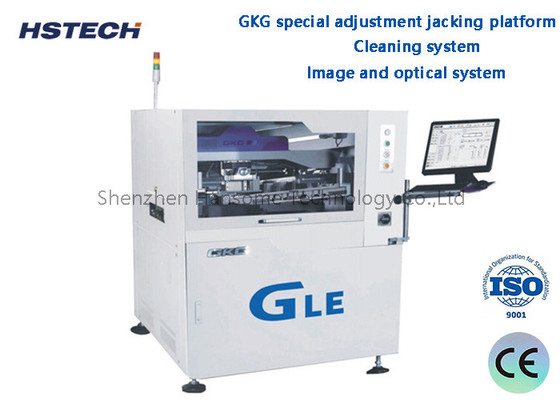

Système de nettoyage de l'image et du système optique GKG Plateforme spéciale de réglage de la prise d'échappement

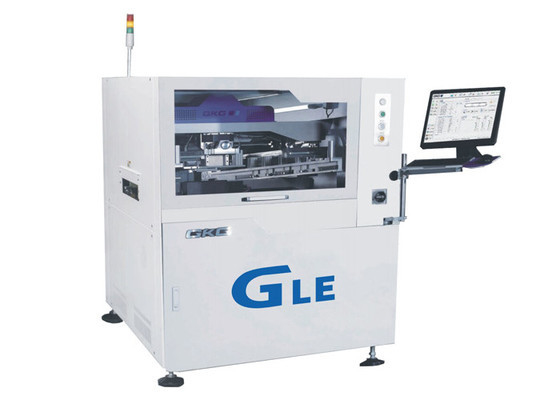

Introduction au projet
La machine d'impression de pâte de soudure automatique GLE est une machine haut de gamme pour les applications SMT à grande échelle.0.3 pitch et autres espacements fins, c'est une grande précision et une grande vitesse.
Caractéristiques
1, plateforme de prise en charge spéciale de réglage de GKG. Stable et facile à régler, il peut rapidement ajuster la hauteur de prise en charge des broches de PCB de différentes épaisseurs.
2Système de nettoyage: système de nettoyage GKG équipé de trois méthodes de nettoyage: nettoyage à sec, nettoyage à l'humidité, aspiration.Il peut également être nettoyé manuellement si le client n'a pas besoin d'utiliser le nettoyage automatique pour réduire le temps de nettoyage et améliorer l'efficacité de la production.
Le nouveau système d'essuyage assure un contact complet avec le pochoir, l'aspiration sous vide accrue peut éliminer efficacement la pâte restantedans le maillage, ce qui permet d'obtenir une fonction de nettoyage automatique efficace.La partie CCD et le système d'inclinaison c sont séparés, lorsque le CCD fonctionne, la partie CCDLe moteur servo peut être déplacé indépendamment pour réduire la charge du moteur et améliorer la vitesse et la précision de la machine.
| Modèle | GLE |
| Taille maximale du PCB | Pour les pièces de rechange |
| Taille minimale des PCB | 50x50 mm |
| Épaisseur des PCB | 0.4 à 6 mm |
| Poids maximal de la planche | 5 kg ou plus |
| Hauteur du transport | 900 ± 40 mm |
| Espace entre les bords de la planche | 2.5 mm |
| Hauteur de la planche | 23 mm |
| Direction du transport | Je vous en prie. |
| Vitesse de transport | Max 1500 mm/s, commande par programme |
| Méthode de transport | Une étape |
| Réglage de la largeur | automatique |
| Interface d'entrée/sortie | Le SMEMA |
| Positionnement des PCB (méthode de support) | Pile magnétique/bloc de support/table vers le haut |
| Système de serrage des PCB |
Patenté sur la serrure supérieure
|
| Serrage latéral | |
| Fonction d'adsorption | |
| Imprimé à la main |
0 à 20 mm
|
|
Mode d'impression
|
une fois/deux fois
|
|
Vitesse d'impression
|
10 à 200 mm/s
|
|
Mode d'impression
|
Une fois / Deux fois
|
|
Type de détergent
|
L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
|
| Pression d'impression | 0.5 à 10 kg |
| Taille du cadre du modèle | 470*370mm~737*737mm |
|
Système de nettoyage
|
Système de nettoyage par goutte à goutte
|
| Absorption renforcée du vide | |
| Vacuum sec et humide trois modes | |
|
CCD FOV
|
10 x 8 mm
|
| Types de marques fiduciaires | Forme standard de la marque fiduciaire |
| Le pad | |
| Il y a un trou | |
| Système de caméra | Structure de l'optique en haut/en bas |
| Caméra numérique CCD | |
| Correspondance avec le motif géométrique |
Performance de la machine
| Modèle | GLE |
| Précision de la position répétée | Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de la même substance.0 |
| Précision d'impression | Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de chaque espèce.0 |
| Temps de cycle d'impression | < 7,5 secondes |
| Sur la base du système d'essai par un tiers ((CTQ) vérifier la position réelle de l'impression de pâte de soudure et répéter la précision | |
Spécification de toute la machine
|
Énergie électrique
|
AC:220±10%, 50/60HZ, 3,0 kW
|
|
Pression de l'air
|
4 à 6 kgf/cm2
|
|
Consommation de l'air
|
environ 5 L/min
|
|
Température de fonctionnement
|
-20°C à +45°C |
|
Humidité de fonctionnement
|
30% à 60%
|
| Dimensions de la machine(sans la lumière de la tour) |
Pour les appareils à commande numérique, le nombre de pièces de rechange doit être déterminé en tenant compte de l'état de la commande numérique.
|
|
Poids de la machine
|
Approximativement: environ 1100 kg |
