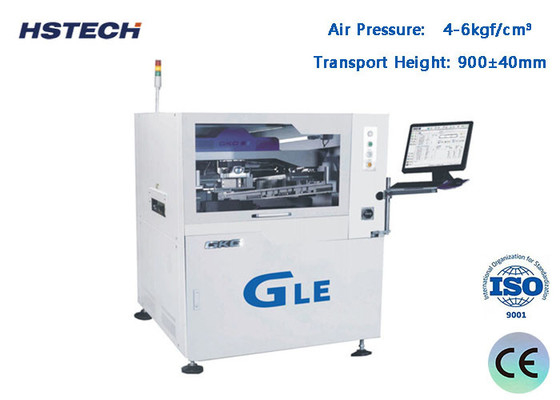

Machine d'impression de pochoirs à pâte de soudure SMT 0.3 Tone CCD Caméra numérique haute précision Imprimante de pâte de soudure automatique

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	GKG
Certification:	CE,TUV,ROHS
Numéro de modèle:	gle

Conditions de paiement et expédition:

Quantité de commande min:	1 série
Prix:	Negotiation
Détails d'emballage:	Emballage en bois
Délai de livraison:	7 à 15 jours
Conditions de paiement:	T/T, Western Union et MoneyGram
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Nom du produit:	Imprimante automatique de pâte de soudure	Autre nom:	machine d'impression automatique d'écran
Taille des PCB:	50x50~510x510mm	Hauteur du transport:	900±40mm
Pression de l'air:	4 à 6 kgf/cm3	Interface d'I/Ov:	SMEMA

Précision 01005 0.3Pitch CCD Caméra numérique SMT imprimante à pochoirs

Introduction au projet

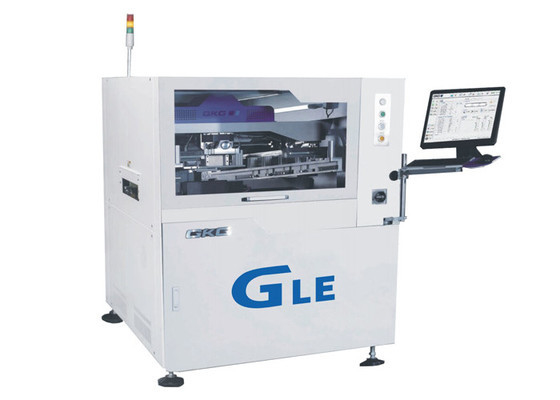

La machine d'impression automatique de pâte de soudure GLE est une machine haut de gamme pour les applications SMT à grande échelle.0.3 pitch et autres espacements fins, c'est une grande précision et une grande vitesse.

Spécification

Modèle	GLE
Taille maximale du PCB	Pour les pièces de rechange
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Poids maximal de la planche	5 kg ou plus
Hauteur du transport	900 ± 40 mm
Espace entre les bords de la planche	2.5 mm
Hauteur de la planche	23 mm
Direction du transport	Je vous en prie.
Vitesse de transport	Max 1500 mm/s, commande par programme
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pile magnétique/bloc de support/table vers le haut
Système de serrage des PCB	Patenté sur la serrure supérieure
	Serrage latéral
	Fonction d'adsorption
Imprimé à la main	0 à 20 mm
Mode d'impression	une fois/deux fois
Vitesse d'impression	10 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Pression d'impression	0.5 à 10 kg
Taille du cadre du modèle	470370mm~737737mm
Système de nettoyage	Système de nettoyage par goutte à goutte
	Absorption renforcée du vide
	Vacuum sec et humide trois modes
CCD FOV	10 x 8 mm
Types de marques fiduciaires	Forme standard de la marque fiduciaire
	Le pad
	Il y a un trou
Système de caméra	Structure de l'optique en haut/en bas
	Caméra numérique CCD
	Correspondance avec le motif géométrique

Performance de la machine

Modèle	GLE
Précision de la position répétée	Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de la même substance.0
Précision d'impression	Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de chaque espèce.0
Temps de cycle d'impression	< 7,5 secondes
Sur la base du système d'essai par un tiers ((CTQ) vérifier la position réelle de l'impression de pâte de soudure et répéter la précision

Spécification de toute la machine

Énergie électrique	AC:220±10%, 50/60HZ, 3,0 kW
Pression de l'air	4 à 6 kgf/cm2
Consommation de l'air	environ 5 L/min
Température de fonctionnement	-20°C à +45°C
Humidité de fonctionnement	30% à 60%
Dimensions de la machine(sans la lumière de la tour)	Pour les appareils à commande numérique, le nombre de pièces de rechange doit être déterminé en tenant compte de l'état de la commande numérique.
Poids de la machine	Approximativement: environ 1100 kg

Caractéristiques

1, plateforme de prise en charge spéciale de réglage de GKG. Stable et facile à régler, il peut rapidement ajuster la hauteur de prise en charge des broches de PCB de différentes épaisseurs.

2Système de nettoyage: système de nettoyage GKG équipé de trois méthodes de nettoyage: nettoyage à sec, nettoyage à l'humidité, aspiration.Il peut également être nettoyé manuellement si le client n'a pas besoin d'utiliser le nettoyage automatique pour réduire le temps de nettoyage et améliorer l'efficacité de la production.

Le nouveau système d'essuyage assure un contact complet avec le pochoir, l'aspiration sous vide accrue peut éliminer efficacement la pâte restantedans le maillage, ce qui permet d'obtenir une fonction de nettoyage automatique efficace.

La partie CCD et le système d'inclinaison c sont séparés, lorsque le CCD fonctionne, la partie CCDLe moteur servo peut être déplacé indépendamment pour réduire la charge du moteur et améliorer la vitesse et la précision de la machine.

3, système d'imagerie et optique. Utilisant une lumière d'anneau uniforme et une lumière coaxial de haute luminosité, avec une fonction de réglage de la luminosité prometteuse,alors tous les types de points de marquage peuvent être bien reconnus (y compris les points de marquage robustes), applicable pour le placage d'étain, le cuivre, le placage d'or, le pulvérisation d'étain, le FPC et d'autres types de PCB avec des couleurs différentes.

4, Système de serrage du cadre de treillis en acier à haute adaptabilité. Capable d'imprimer toutes sortes de cadres d'écran de taille, et changer rapidement modulaireligne de production.

5, utilisant une interface de fonctionnement Windows XP/win7, avec une bonne fonction de dialogue homme-machine,et facile pour l'opérateur rapidement familiarisé avec l'opération en particulier lors de la navigation effet de fichier de programmation. interface chinoise/anglaise facile à changer, avec journal d'exploitation, enregistrement de défaut / auto-diagnostic de défaut / analyse rapide de défaut / alarme lumineuse et autres fonctions.

6, New Pattern guide rail ban détachable, programmeable pinceau latérale flexible, spécifique à FPC, PCB de déformation, effectuer un dispositif de plaque de serrage unique.Grâce à la programmation logicielle peut automatiquement étirer et retirer le pickness PCB non affecté.
