| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-206 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 7 ~ 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom: | Carte PCB en forme de pale en mouvement Depanelize de séparateur de carte PCB de machine de séparate | Autre nom: | Découpeuse automatique de carte PCB de SMT |
|---|---|---|---|
| Longueur du circuit imprimé: | Maximum 600 mm, ou sur mesure | Le type: | Lame se déplaçant pour couper la carte PCB |
| Application du projet: | coupure de toutes sortes de carte PCB avec la V-cannelure | Matériau de la lame: | Acier SHD61 à grande vitesse importé |

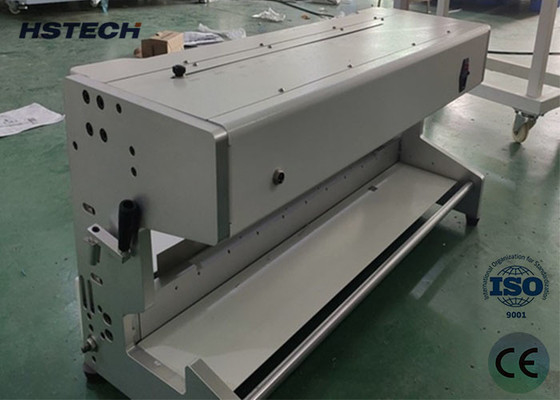

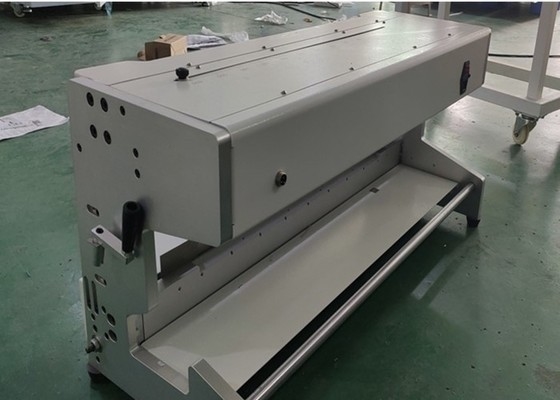

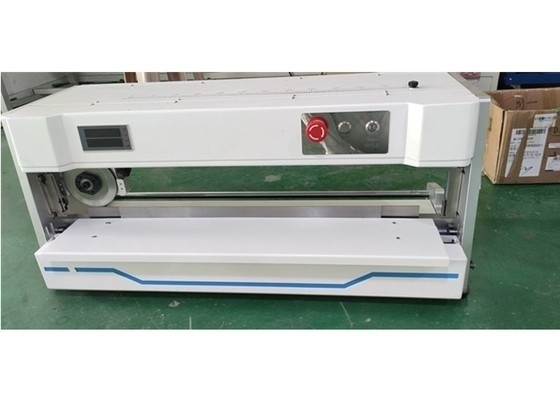

Machine de séparation de PCB de type lame mobile pour la découpe automatique de PCB SMT
Introduction au projet
Cette machine adopte la barre d'acier à grande vitesse de la marque japonaise comme outil de coupe, utilise une combinaison de lame circulaire et linéaire pour terminer le processus de séparation, lame linéaire fixe le PCB sur le fond,et la lame circulaire se déplaçant à couper l'ensemble du circuit imprimé en petits PC PCBC'est une machine de séparation de PCB facile et pratique, adaptée pour couper toutes sortes de panneaux de matériaux avec la rainure en V, comme la carte en aluminium, la carte en fibre de verre, la carte LED, etc.
Caractéristiques
1, Les lames supérieures et inférieures sont en acier haute vitesse HKD11 de marque japonaise, qui peut être aiguisé plusieurs fois et utilisé à plusieurs reprises.
2, Distance de déplacement max à 600mm, si besoin plus longtemps peut également être personnalisé, la hauteur de la lame circulaire supérieure peut être ajustée dans une plage de 0-5mm, le manuel de l'utilisateur vous apprendra à faire le réglage.
3, la largeur maximale de coupe de la planche est illimitée, le mieux à 50-200 mm.
4, Toute la machine est faite de structure en acier inoxydable, très stable et assure la précision de coupe.
5, la vitesse de coupe ((vitesse de déplacement de la lame circulaire) peut être réglée librement.
6L'affichage numérique montre la vitesse de coupe et la quantité de production.
Spécification
| Modèle | HS-203 | HS-206 |
| Principe | Insert de lame linéaire dans la plancheCoupe en forme de V, à lame circulaire | |
| Blé | Bande inférieure linéaire, lame circulaire supérieure | |
| Voltage | Les réglages de fréquence doivent être conformes aux prescriptions du présent règlement. | |
| Taille de la lame (l'arme est circulaire) | φ125 mm*30 mm*3 mm | |
| Taille de la lame ((ligne de la lame) | Pour les pièces d'une taille inférieure ou égale à 5 mm | |
| Longueur maximale de coupe | 5 à 400 mm | 5 à 600 mm |
| Épaisseur des PCB | 00,8 à 3 mm | |
| Vitesse de séparation | La température de l'air doit être inférieure ou égale à 300 mm/s. | |
| Largeur de séparation | Meilleur 1 à 200 mm | |
| Hauteur des composants | ≤ 32 mm ((ou sur mesure) | |
| Le pouvoir | 60 W | |
| Dimension de la machine | 710 x 450 x 420 mm | Pour les appareils à commande numérique |
| Le poids | 55 kg | 75 kg ou plus |
Application du projet
(Approprié pour tous les types de cartes PCB à rainures en V: FR4, carte en aluminium, carte en fibre de verre, carte LED, carte à bande LED)
