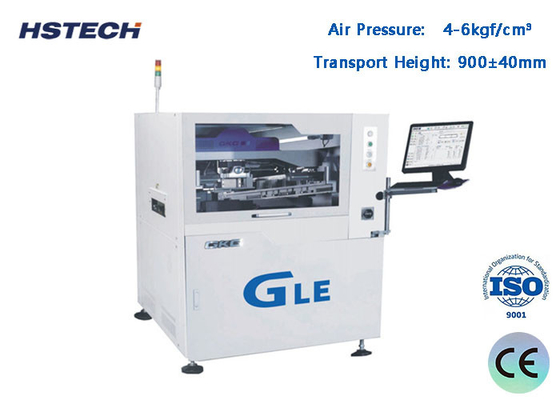

XP Win7 Imprimante automatique de pâte de soudure pour les applications SMT à grande échelle

Nom De Marque:	GKG
Numéro De Modèle:	gle
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T / T, Western Union,
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,TUV,ROHS

Nom du produit:

Imprimante automatique de pâte de soudure

autre nom:

machine d'impression automatique d'écran

Taille du PCB:

50x50~510x510mm

Hauteur du transport:

900±40mm

Pression atmosphérique:

4 à 6 kgf/cm3

Interface d'I/Ov:

Smema

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Description du produit

XP win7 Imprimante automatique de pâte de soudure pour les applications SMT à grande échelle

Introduction au projet

La machine d'impression automatique de pâte de soudure GLE est une machine haut de gamme pour les applications SMT à grande échelle.0.3 pitch et autres espacements fins, c'est une grande précision et une grande vitesse.

Spécification

Modèle	GLE
Taille maximale du PCB	Pour les pièces de rechange
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Poids maximal de la planche	5 kg ou plus
Hauteur du transport	900 ± 40 mm
Espace entre les bords de la planche	2.5 mm
Hauteur de la planche	23 mm
Direction du transport	Je vous en prie.
Vitesse de transport	Max 1500 mm/s, commande par programme
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pile magnétique/bloc de support/table vers le haut
Système de serrage des PCB	Patenté sur la serrure supérieure
	Serrage latéral
	Fonction d'adsorption
Imprimé à la main	0 à 20 mm
Mode d'impression	une fois/deux fois
Vitesse d'impression	10 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Pression d'impression	0.5 à 10 kg
Taille du cadre du modèle	470370mm~737737mm
Système de nettoyage	Système de nettoyage par goutte à goutte
	Absorption renforcée du vide
	Vacuum sec et humide trois modes
CCD FOV	10 x 8 mm
Types de marques fiduciaires	Forme standard de la marque fiduciaire
	Le pad
	Il y a un trou
Système de caméra	Structure de l'optique en haut/en bas
	Caméra numérique CCD
	Correspondance avec le motif géométrique

Performance de la machine

Modèle	GLE
Précision de la position répétée	Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de la même substance.0
Précision d'impression	Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de chaque espèce.0
Temps de cycle d'impression	< 7,5 secondes
Sur la base du système d'essai par un tiers ((CTQ) vérifier la position réelle de l'impression de pâte de soudure et répéter la précision

Spécification de toute la machine

Énergie électrique	AC:220±10%, 50/60HZ, 3,0 kW
Pression de l'air	4 à 6 kgf/cm2
Consommation de l'air	environ 5 L/min
Température de fonctionnement	-20°C à +45°C
Humidité de fonctionnement	30% à 60%
Dimensions de la machine (sans la lumière de la tour)	Pour les appareils à commande numérique, le nombre de pièces de rechange doit être déterminé à partir du nombre de pièces de rechange utilisées.
Poids de la machine	Approximativement: environ 1100 kg

Caractéristiques

Plateforme de prise en charge spéciale de réglage GKG. Stable et facile à régler, elle peut rapidement ajuster la hauteur de prise en charge des broches de PCB de différentes épaisseurs.
Système de nettoyage: Système de nettoyage GKG équipé de trois méthodes de nettoyage: nettoyage à sec, nettoyage à l'humidité, aspiration.Il peut également être nettoyé manuellement si le client n'a pas besoin d'utiliser le nettoyage automatique pour réduire le temps de nettoyage et améliorer l'efficacité de la productionLe nouveau système d'essuyage assure un contact complet avec le pochoir, une aspiration accrue permet d'éliminer efficacement la pâte restante dans le maillage,qui peut obtenir une fonction de nettoyage automatique efficaceLa partie CCD et le système de inclinaison c sont séparés, lorsque le CCD fonctionne, la partie CCD se déplace indépendamment pour réduire la charge du servo moteur et améliorer la vitesse et la précision de la machine.
L'image et le système optique utilisant une lumière d'anneau uniforme et une lumière coaxiale de haute luminosité, avec une fonction de réglage de la luminosité prometteuse,alors tous les types de points de marquage peuvent être bien reconnus (y compris les points de marquage robustes), applicable pour le placage d'étain, le cuivre, le placage d'or, le pulvérisation d'étain, le FPC et d'autres types de PCB avec des couleurs différentes.
Système de serrage de maillage en acier à haute adaptabilité, capable d'imprimer toutes sortes de cadres d'écran de taille et de changer rapidement la ligne de production modulaire.
Utilisation d'une interface de fonctionnement Windows XP/win7, avec une bonne fonction de dialogue homme-machine,et facile pour l'opérateur rapidement familiarisé avec l'opération en particulier lors de la navigation effet de fichier de programmation. interface chinoise/anglaise facile à changer, avec journal d'exploitation, enregistrement de défaut / auto-diagnostic de défaut / analyse rapide de défaut / alarme lumineuse et autres fonctions.
Nouveau modèle de bannière de rail de guidage amovible, pinceau latéral flexible programmable, spécifique à FPC, PCB de déformation, effectuer un dispositif de plaque de serrage unique.Grâce à la programmation logicielle peut automatiquement étirer et retirer le pickness PCB non affecté.
