| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE,TUV |
| Numéro de modèle: | HS-CC300 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Casse en bois, avec mousse à l'intérieur |
| Délai de livraison: | 10-20 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | machine de revêtement 3Axis sélective | Axe: | 3 axes ou 5 axes |
|---|---|---|---|
| Énergie électrique: | Pour les véhicules à moteur électrique | Hauteur du transport: | 920±20mm |
| Poids de la machine: | 600 kg | Dimension de la machine: | 1060x1200x1700mm |

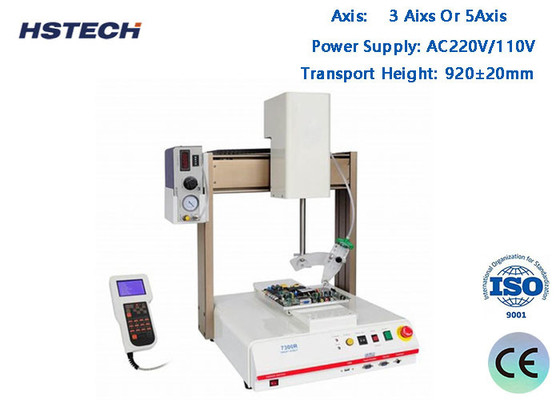

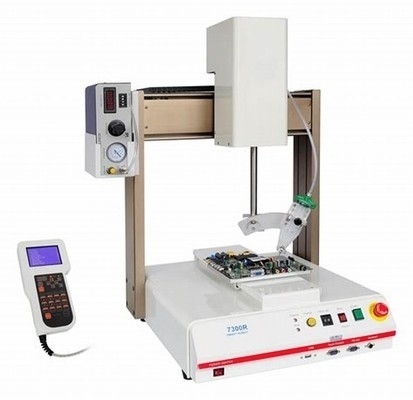

Machine automatique de revêtement conforme sélectif pour PCBA SMT Backstage Process
Introduction du produit
1. La plateforme d'entraînement des axes X, Y et Z adopte une vis à bille de précision avec un servo-moteur Fuji.
2. réaliser un revêtement sélectif pour différents types de PCB.
3- Ligne droite, cercle, revêtement arc et distribution.
4. peut couvrir efficacement et uniformément le bord des composants, éliminer l'effet d'ombre de pulvérisation.
5- Précision: ± 0,02 mm.
6Avec une grande vitesse, une grande fiabilité, une grande stabilité du système de transmission et de contrôle.
7. 2 vannes peuvent basculer automatiquement l'action de pulvérisation et de revêtement, pour obtenir un procédé de revêtement de PCB à haute densité.
8. Avec une fonction de réglage automatique de largeur intelligente (réglage automatique après saisie de la largeur de la carte).
Spécification de la machine
| Nom du produit | Machines de revêtement de couleur conforme sélective |
| Modèle | HS-CC300 |
| Hauteur de transmission | 920 ± 20 mm |
| Largeur du convoyeur | 50-450 mm/ou sur mesure |
| Transmission | L à R, ou R à L |
| Hauteur du composant | vers le haut et vers le bas maximum 100 mm |
| Taille du bord de la carte de PCB | ≥ 5 mm |
| Vitesse de transport | Pour les véhicules à moteur à combustion |
| Vitesse de conduite sur 3 axes | 800 mm/s |
| Précision de répétition | ± 0,02 mm |
| Programmes de stockage | jusqu'à 1000 |
| Énergie électrique | Pour les véhicules à moteur à combustion |
| Pression de l'air | 4 kgf/cm2 |
| Réservoir de colle | 10 litres, remuer manuellement |
| Mode de commande | Carte de commande PC+motion industrielle |
| Réglage linéaire du guide | Réglage intelligent |
| Mode de programmation | Enseignement manuel |
| Port de communication | Le SMEMA |
| Source d'éclairage | Source d'éclairage autonome |
| Source d'éclairage de détection | Autogérés |
| Logiciel | Logiciel de revêtement Windows+ |
| Moteur de conduite | Moteur pas à pas ((2 pièces) |
| Mode de conduite sur trois axes | Servo-moteur + module à vis + Bouteille électrique |
| Nombre de soupapes en caoutchouc | 1 soupape de pulvérisation + 1 soupape de distribution |
| Largeur de pulvérisation | 3 à 20 mm |
| Méthode de pulvérisation | Automatique |
| Puissance totale | 20,6 kW |
| Corps de la machine | d'acier inoxydable |
| Poids de la machine | 600 kg |
| Dimension de la machine | 1060 x 1200 x 1700 mm |
À propos des emballages
