Chargeur de PCB Panasonic haute vitesse pour automate programmable (PLC) avec un temps de chargement de 6 secondes pour chaîne de production CMS

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-250LD
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Chargeur de carte PCB

Couleur:

Blanc

Alimentation:

Pour les appareils de type à commande numérique

PLC:

Mitsubishi

Relais:

Schneider

Commutateur optoélectrique:

OMRON

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Chargeur de PCB à grande vitesse

Chargeur de magazine CMS PLC Panasonic

Équipement de manutention de PCB de temps de chargement de 6 secondes

Description du produit

Chargeur de PCB PLC à grande vitesse Panasonic pour ligne de production SMT

Ce chargeur de PCB automatisé est conçu pour le démarrage des lignes de production SMT, transférant efficacement les PCB des magazines vers les systèmes de convoyeurs en aval.

Vue d'ensemble de l'application

Le chargeur de PCB PLC de Panasonic sert de composant essentiel dans les processus d'assemblage de PCB,le chargement automatique de cartes de circuits imprimés non chargées sur des chaînes de production ou dans des machines ultérieures telles que des systèmes de récupération et de soudage.

Principales caractéristiques

Interface de contrôle d'écran tactile en couleur
Système de commande PLC Mitsubishi
Capacité du chargeur: haut 1, bas 1, ou configurations personnalisées
Options de hauteur sélective: 10 mm, 20 mm, 30 mm, 40 mm
Direction de transport des PCB: de gauche à droite ou de droite à gauche (facultatif)
Sélection du mode de fonctionnement manuel/automatique
Configurations fixes du rail avant ou du rail arrière
Hauteur d'application SMT standard (920 ± 20 mm)
Affichage de l'état de la lumière de la tour
Compatibilité du signal de communication SMEMA

Spécifications techniques

Modèle	Le HS-250LD	Le HS-330LD	HS-390LD	HS-460LD
Voltage	AC110V/220V, 50/60Hz, une seule phase, maximum 300A
Dimension du PCB	(50 × 50 ~ 350 × 250)	(50×50) ~ ((455×330)	(50 × 50 ~ 530 × 390)	(50×50) ~ ((530×460)
Dimension du magazine	355 × 320 × 565	460×400×565	535 × 460 × 565	535 × 530 × 565
Alimentation en air	00,4 à 0,6 MPa
Hauteur de transport	920 ± 20 mm (norme)
Temps de chargement	6 secondes
Les magazines remplacent le temps	Environ 20 secondes.
Direction du transport	L à R ou R à L (facultatif)
Épaisseur des PCB	Au moins 0,4 mm
Les pitches	1 à 4 (10 mm d'étape)
La communication	Le SMEMA
Dimension de la machine	Le coefficient de débit est le même.	Le montant de la taxe est calculé en fonction de la valeur de la taxe.	Le montant de la subvention est calculé à partir du montant de la subvention.	Le montant de la taxe est calculé à partir du montant de la taxe.
Le poids	Environ 140 kg	Environ 180 kg	Environ 220 kg	Environ 230 kg

Applications dans l'industrie

Les lignes de fabrication:Essentiel dans les installations de fabrication d'électronique pour les processus d'assemblage, de test et de soudure de PCB.

Prototypage:Idéal pour les environnements de laboratoire et les opérations de production à petite échelle qui gèrent des quantités limitées de PCB.

Bénéfices opérationnels

Amélioration de l'efficacité de la production:Réduit au minimum les temps d'arrêt associés au chargement manuel pour des opérations de flux de travail plus fluides
Consistance:Fournit un chargement fiable des PCB avec un risque réduit de dommages ou de désalignement
Économies de main-d'œuvre:Réduit les besoins en main-d'œuvre, permettant au personnel de se concentrer sur les tâches critiques

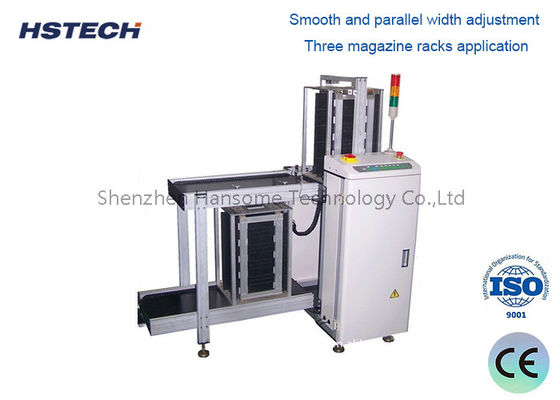

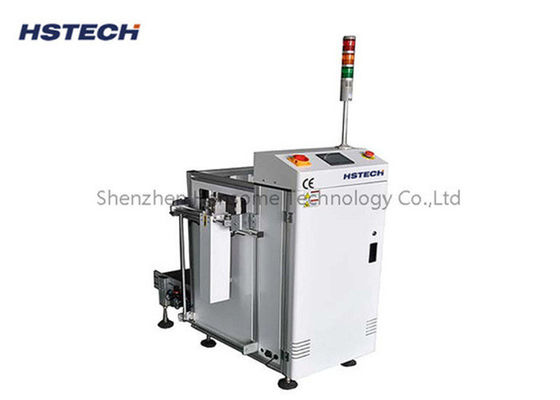

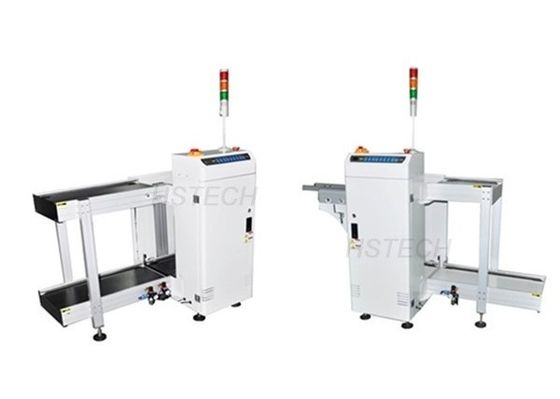

Images du produit
