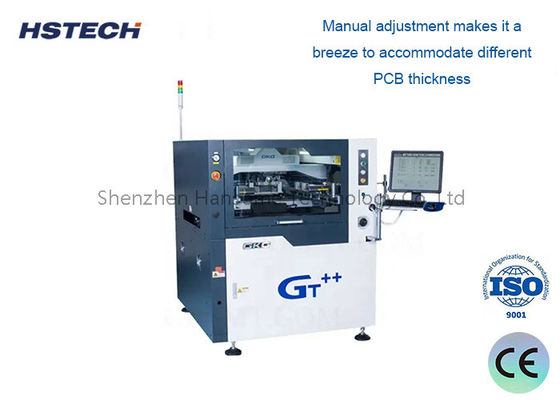

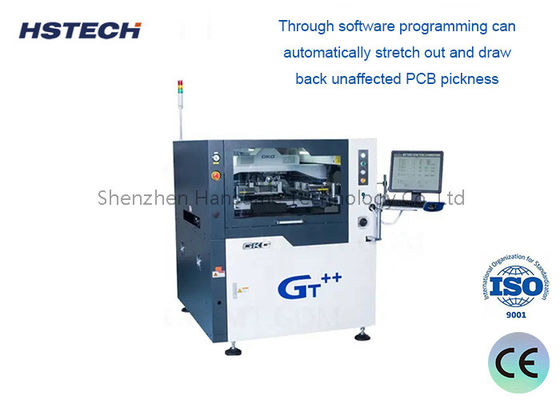

Système de vision CCD avancé, imprimante à pochoirs à pâte de soudure pour PCB jusqu'à 400x340 mm, haute précision et vitesse

Nom De Marque:	GKG
Numéro De Modèle:	G5
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,TUV,ROHS

Nom du produit:

Imprimante à pochoirs automatique

Autre nom:

Machine d'impression de pâte de soudure

Taille des PCB:

50x50~400x340mm

Hauteur du transport:

900±40mm

Ajustement de largeur:

Automatique

Interface d'I/Ov:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Imprimante SMT avec broche magnétique/bloc de support et transport R-L

Spécification

Modèle	G5
Taille du pochoir	La taille de l'appareil doit être de 370x370 mm (dimension minimale)
	737x737mm (taille maximale)
	20 à 40 mm ((épaisseur)
Taille maximale du PCB	Pour les appareils à combustion
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
La couche de déformation des PCB	une diagonale de PCB maximale de 1%
Hauteur du transport	900 ± 40 mm
Direction du transport	Je vous en prie.
Vitesse de transport	max 1500 mm/s, peut être réglé
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pile magnétique/bloc de support/table vers le haut
Système de serrage des PCB	Breveté sur le serrage supérieur/serrage latéral
Tête d'impression	Deux têtes d'impression motorisées indépendantes
Pression de l'éprouvette	0.5 à 10 kg (contrôle du programme)
Vitesse d'impression	6 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Système de nettoyage	Absorption de vide renforcée, sec, humide, vide trois modes
CCD FOV	8x6 mm
Plage de réglage de la machine	Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur d'alimentation doit être de 0,01 m3/h.
La vision	Regardez vers le haut/vers le bas Optique Structure/CCD/Géométrie

Spécification de toute la machine

Retour sur la précision de position	± 0,01 mm
Précision de l'impression	±0,025 mm
Temps de cycle	< 8 secondes
Changement de produit	ancien: < 3 min, nouveau: < 5 min
Alimentation en air	4 à 6 kgf/cm
Énergie électrique	AC:220±10%, 50/60HZ, 2,5 kW
Méthode de contrôle	Le PC
Système de fonctionnement	Windows XP/Win7
Dimensions de la machine	Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Poids de la machine	Approximativement: environ 1000Kg

Système de vision CCD avancé, imprimante à pochoirs à pâte de soudure pour PCB jusqu'à 400x340 mm, haute précision et vitesse 0
