Lieu d'origine: | Chine |
Nom de marque: | HSTECH |
Certification: | CE |
Numéro de modèle: | Pour les appareils à moteur à combustion |
Quantité de commande min: | 1 série |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage en bois, avec mousse à l'intérieur |
Délai de livraison: | 7~10 jours de travail |
Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 200 pièces par mois |
Nom du produit: | Robot de soudure automatique | Axe: | 5 Axe |
---|---|---|---|
Plateforme: | Le double. | Si rotation: | - Oui, oui. |
Tête de soudure: | Tête unique | Service après-vente fourni: | Assistance technique par vidéo |
Utilisation: | Carte PCB Soldeing, soudure, soudure de carte | Diamètre de fil de soudure: | 0,8, 1,0, 0,5, 0,6, 1,2 (millimètres) |

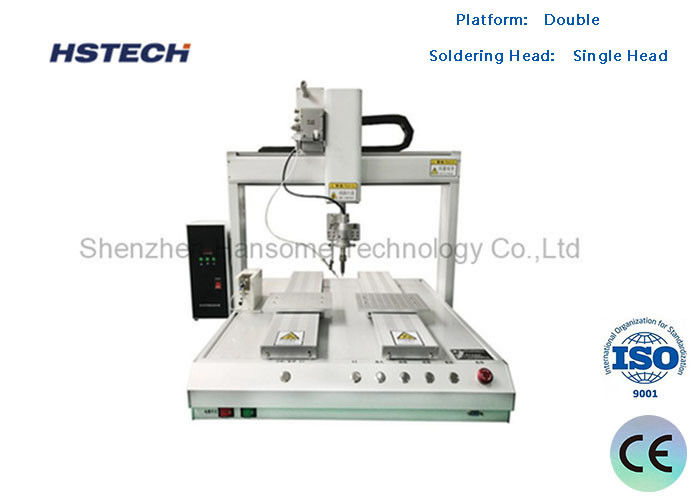

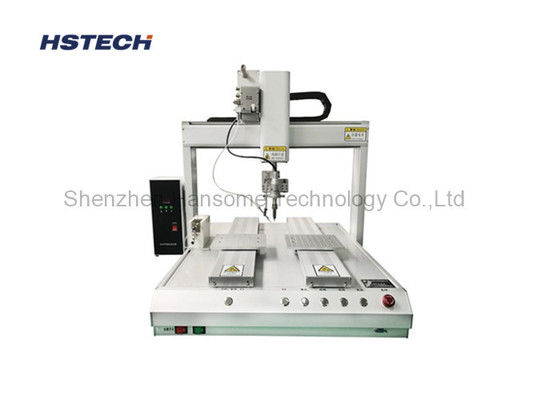

Équipement de soudure automatique à prolongement de stockage à 360 rotations
Introduction au projet
Cet équipement est une machine de soudage automatique à tête unique à 5 axes, axe X, double plateforme Y, axe Z et axe R à rotation de 360 degrés.
Caractéristiques
1Le guide mobile est le guide linéaire de haute précision et de haute qualité de la marque Taiwan HIWIN.
2, robot multi-axe avec un moteur pas à pas de haute précision et l'algorithme de contrôle de mouvement avancé, il améliore efficacement la précision de positionnement et la précision de répétition.
3, soudage flexible, disponible pour le soudage par points, le soudage par traînée et autres fonctions.
4, le bras de la machine est un modèle privé en alliage d'aluminium, structure stable, pas de courbure, anti-rouille.
5, le programme de soudure peut être copié, économiser le temps de programmation.
6, la machine peut stocker 99 ensembles de programme d'opération, peut souder 99 produits différents avec la même machine.
7, Cet équipement a la fonction de nettoyage automatique, prolonge la durée de vie du fer à souder, améliore la qualité de soudage.
8, Par l'intermédiaire d'une interface I / O externe, pour obtenir le contrôle en temps réel du robot de soudure, système de contrôle intelligent, exécuter les fonctions d'alarme d'erreur et de protection contre les chocs de mouvement à grande vitesse.Programme directeur intelligent, réaliser l'automatisation et le processus de soudure intelligent.
Spécification
Modèle | Pour les appareils à moteur à combustion |
Énergie électrique | Le conducteur de moyenne tension AC110V/220V |
Pression de l'air | 00,45 à 0,5 MPa |
Axe | 5 |
Plage de déplacement |
X 500 mm |
Y1 300 mm | |
Y2 300 mm | |
Z 100 mm | |
R 360 degrés | |
Vitesse de déplacement |
Le système de freinage doit être équipé d'un dispositif de freinage. |
Z 1-300 mm/s | |
R 1 à 100 mm/s | |
Méthode de transport | Guide linéaire |
Précision de répétition | ± 0,05 mm |
Capacité de charge de la plateforme | 10 kg ou plus |
Capacité de charge de l'axe Z | 5 kg ou plus |
Y taille de la plateforme | 190*150 mm |
Puissance de chauffage | 150 W |
Mode de modification | Panneau de commande |
Capacité du programme | 99 |
Port de communication | Résistance à la compression |
Nourrissage | Système unique d'alimentation en étain |
Diamètre d'étain de soudure | 0.3-1,5 mm |
Dimension de la machine | 720*580*645 mm |
Poids net | 65 kg ou plus |
