Machine à pâte de soudure avec 6-200 mm/sec Vitesse d'impression amp Système de nettoyage sous vide renforcé

Nom De Marque:	GKG
Numéro De Modèle:	G5
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,TUV,ROHS

Nom du produit:

Imprimante à pochoirs automatique

Autre nom:

Machine d'impression de pâte de soudure

Taille des PCB:

50x50~400x340mm

Hauteur du transport:

900±40mm

Ajustement de largeur:

Automatique

Interface d'I/Ov:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Imprimante à pâte de soudure SMT dotée de deux têtes d'impression motorisées indépendantes et d'une vitesse d'impression de 6 à 200 mm/s

Spécification

Modèle	G5
Taille du pochoir	La taille de l'appareil doit être de 370x370 mm (dimension minimale)
	737x737mm (taille maximale)
	20 à 40 mm ((épaisseur)
Taille maximale du PCB	Pour les appareils à combustion
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
La couche de déformation des PCB	une diagonale de PCB maximale de 1%
Hauteur du transport	900 ± 40 mm
Direction du transport	Je vous en prie.
Vitesse de transport	max 1500 mm/s, peut être réglé
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pile magnétique/bloc de support/table vers le haut
Système de serrage des PCB	Breveté sur le serrage supérieur/serrage latéral
Tête d'impression	Deux têtes d'impression motorisées indépendantes
Pression de l'éprouvette	0.5 à 10 kg (contrôle du programme)
Vitesse d'impression	6 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Système de nettoyage	Absorption de vide renforcée, sec, humide, vide trois modes
CCD FOV	8x6 mm
Plage de réglage de la machine	Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur d'alimentation doit être de 0,01 m3/h.
La vision	Regardez vers le haut/vers le bas Optique Structure/CCD/Géométrie

Spécification de toute la machine

Retour sur la précision de position	± 0,01 mm
Précision de l'impression	±0,025 mm
Temps de cycle	< 8 secondes
Changement de produit	ancien: < 3 min, nouveau: < 5 min
Alimentation en air	4 à 6 kgf/cm
Énergie électrique	AC:220±10%, 50/60HZ, 2,5 kW
Méthode de contrôle	Le PC
Système de fonctionnement	Windows XP/Win7
Dimensions de la machine	Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Poids de la machine	Approximativement: environ 1000Kg

Caractéristiques

1, plateforme de prise en charge spéciale de réglage GKG. Stable et facile à régler, il peut rapidement ajuster la hauteur de prise en charge de broche de PCB d'épaisseur différente.

2, Système de nettoyage: système de nettoyage GKG équipé de trois méthodes de nettoyage: le nettoyage à sec, le nettoyage à l'humidité, l'aspirateur. qui peuvent être combinés

Il peut également être nettoyé manuellement si le client n'a pas besoin d'utiliser le nettoyage automatique pour réduire le temps de nettoyage et améliorer l'efficacité de la production.Le nouveau système d'essuyage assure un contact complet avec le pochoir, une aspiration à vide accrue peut éliminer efficacement la pâte restante

dans le maillage, ce qui permet d'obtenir une fonction de nettoyage automatique efficace.La partie CCD et le système d'inclinaison c sont séparés, lorsque le CCD fonctionne, la partie CCD

Le moteur servo peut être déplacé indépendamment pour réduire la charge du moteur et améliorer la vitesse et la précision de la machine.

3, système d'imagerie et optique. Utilisant une lumière d'anneau uniforme et une lumière coaxial de haute luminosité, avec une fonction de réglage de la luminosité prometteuse,alors tous les types de points de marquage peuvent être bien reconnus (y compris les points de marquage robustes), applicable pour le placage d'étain, le cuivre, le placage d'or, le pulvérisation d'étain, le FPC et d'autres types de PCB avec des couleurs différentes.

4, Système de serrage de cadre de treillis en acier à haute adaptabilité. Capable d'imprimer toutes sortes de cadres d'écran de taille, et changer rapidement modulaire

ligne de production.

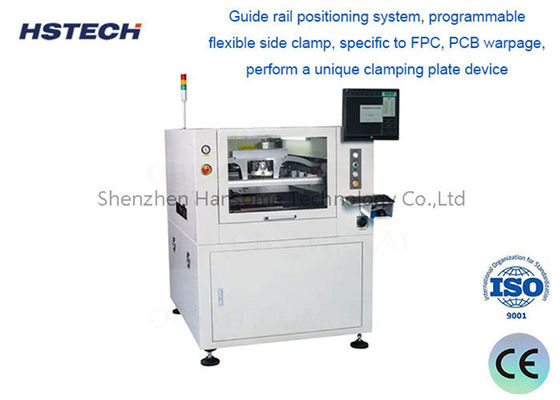

Machine à pâte de soudure avec 6-200 mm/sec Vitesse d'impression amp Système de nettoyage sous vide renforcé 0

Nous avons non seulement des machines et des équipements SMT, mais aussi de nombreuses pièces de machines. Nous sommes fournisseurs de pièces et d'équipements de machines SMT.mélangeur de pâte de soudureLe compteur SMD, le capteur laser, le filtre, le profilé thermique KIC, le servo-moteur, etc.

Chez Shenzhen Hansome Technology, nous nous efforçons d'atteindre l'excellence en fournissant une technologie de pointe et un service client exceptionnel.Si vous avez des questions ou si vous avez besoin de plus d'informationsN'hésitez pas à nous contacter!
