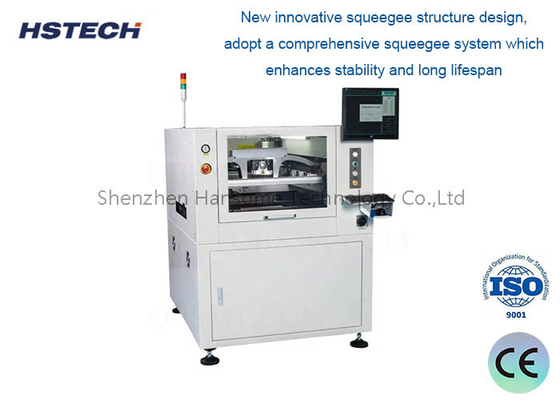

Machine à pâte de soudure pour l'impression de PCB de haute précision avec un temps de cycle rapide et un fonctionnement facile

Nom De Marque:	GKG
Numéro De Modèle:	GSE
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,TUV,ROHS

Nom du produit:

Imprimante à pochoirs automatique

Autre nom:

Machine d'impression de pâte de soudure

Taille des PCB:

50x50~400x340mm

Hauteur du transport:

900±40mm

Épaisseur de PCB:

0.4~6mm

Interface d'I/Ov:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Machine à pâte de soudure pour l'impression de PCB de haute précision avec un temps de cycle rapide et un fonctionnement facile

Spécification de toute la machine

Retour sur la précision de position	± 0,01 mm
Précision de l'impression	±0,025 mm
Temps de cycle	< 8 secondes
Changement de produit	ancien: < 3 min, nouveau: < 5 min
Alimentation en air	4 à 6 kgf/cm
Énergie électrique	AC:220±10%, 50/60HZ, 2,5 kW
Méthode de contrôle	Le PC
Système de fonctionnement	Windows XP/Win7
Dimensions de la machine	Le nombre d'étoiles est déterminé par le nombre d'étoiles.
Poids de la machine	Approximativement: environ 1000Kg

Caractéristiques

1, plateforme de prise en charge spéciale de réglage de GKG. Stable et facile à régler, il peut rapidement ajuster la hauteur de prise en charge de broche de PCB d'épaisseur différente.

2, Système de nettoyage: système de nettoyage GKG équipé de trois méthodes de nettoyage: le nettoyage à sec, le nettoyage à l'humidité, l'aspirateur. qui peuvent être combinés

Il peut également être nettoyé manuellement si le client n'a pas besoin d'utiliser le nettoyage automatique pour réduire le temps de nettoyage et améliorer l'efficacité de la production.Le nouveau système d'essuyage assure un contact complet avec le pochoir, une aspiration à vide accrue peut éliminer efficacement la pâte restante

dans le maillage, ce qui permet d'obtenir une fonction de nettoyage automatique efficace.La partie CCD et le système d'inclinaison c sont séparés, lorsque le CCD fonctionne, la partie CCD

Le moteur servo peut être déplacé indépendamment pour réduire la charge du moteur et améliorer la vitesse et la précision de la machine.

3, système d'imagerie et optique. Utilisant une lumière d'anneau uniforme et une lumière coaxial de haute luminosité, avec une fonction de réglage de la luminosité prometteuse,alors tous les types de points de marquage peuvent être bien reconnus (y compris les points de marquage robustes), applicable pour le placage d'étain, le cuivre, le placage d'or, le pulvérisation d'étain, le FPC et d'autres types de PCB avec des couleurs différentes.

4, Système de serrage de cadre de treillis en acier à haute adaptabilité. Capable d'imprimer toutes sortes de cadres d'écran de taille, et changer rapidement modulaire

ligne de production.

5, utilisant une interface de fonctionnement Windows XP/win7, avec une bonne fonction de dialogue homme-machine,et facile pour l'opérateur rapidement familiarisé avec l'opération en particulier lors de la réalisation de l'effet de navigation du fichier de programmation. interface chinoise/anglaise facile à changer, avec journal d'exploitation, enregistrement de défaut / auto-diagnostic de défaut / analyse rapide de défaut / alarme lumineuse et autres fonctions.

6, test et analyse de la qualité de l'impression en 2D, Capable d'inspecter le décalage, la pâte insuffisante, les défauts manquants et les ponts et autres défauts pour assurer la qualité de l'impression.

Machine à pâte de soudure pour l'impression de PCB de haute précision avec un temps de cycle rapide et un fonctionnement facile 0
