Robot de soudure à 4 axes avec nettoyage automatique et tête de soudure multidirectionnelle

Robot de soudure à 4 axes avec nettoyage automatique et tête de soudure multidirectionnelle

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les appareils à commande numérique
Nombre De Pièces:	1 série
Prix:	2900~4000USD/set
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	200 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine à souder sur table

Autre nom:

Robot de soudure automatique

Plateforme de travail:

Plateforme unique

Conseils de soudure:

Astuce simple

La rotation:

360 degrés

Voltage:

Pour les véhicules à moteur électrique

Utilisation:

Pcb soudage, soudage, soudage de cartes de circuits

Garantie:

1 année

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

200 pièces par mois

Description du produit

Programmation Manuelle Robot de Soudure 4 Axes Basé sur Windows

Introduction

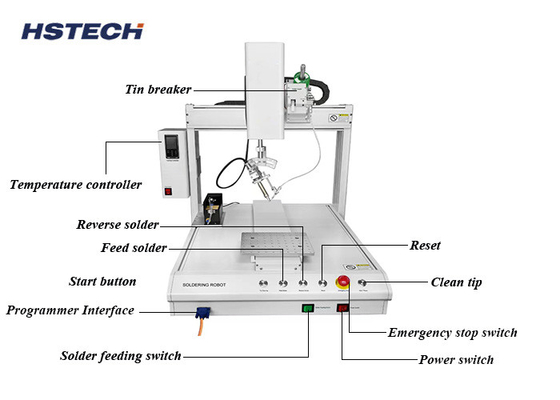

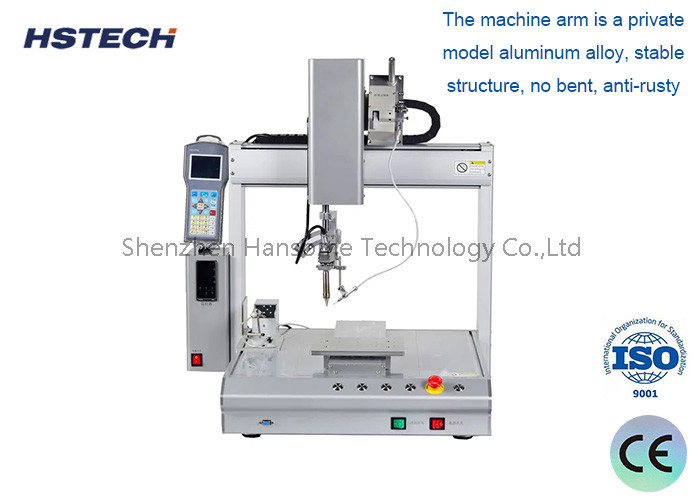

Cette machine à souder automatique, que nous appelons machine à souder automatique à 4 axes, avec axes X, Y, Z et rotation à 360 degrés, adopte la pression d'air et l'entraînement électrique. Grâce au boîtier de programmation manuelle, elle permet de programmer manuellement chaque point, puis de lancer la soudure automatique. Cette machine est principalement utilisée pour ajouter de l'étain sur les circuits imprimés (PCBA) ou souder des câbles, ce qui permet d'économiser de la main-d'œuvre et d'améliorer l'efficacité de la production.

Caractéristiques

1, Fonctionnement à 4 axes, mouvements X/Y/Z et rotation R, pour réaliser la soudure sous de nombreux angles.
2, Le fer à souder sans azote, très sûr et respectueux de l'environnement,

3, La tête de soudure peut être réglée multidirectionnellement, ce qui peut protéger le circuit imprimé et les composants contre les dommages.
4, Utilisez la pointe du fer comme point de base pour aligner la position clé du produit, appuyez sur la touche Entrée, le programme générera automatiquement ce point dans le système, puis définissez les données concernant le point, etc.5. Utilisation d'un moteur pas à pas de haute précision et d'un système d'entraînement par courroie crantée, ainsi que d'algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.
6, La machine est dotée d'une fonction de nettoyage automatique, ce qui peut rendre le processus de soudure plus stable et prolonger la durée de vie du fer à souder.7, Avec le pupitre pédagogique portable, la programmation est simple et facile à apprendre.

Spécifications

Modèle

HS-S331R

Tension	AC110V/220V, 50/60Hz
Plage de travail X/Y/Z	300300100mm
Axe R	360 degrés
Vitesse de déplacement X/Y/Z	max 300mm/s
Système d'entraînement	Moteur pas à pas, courroie crantée
Guide linéaire	Guide de haute précision de marque Taïwan
Précision de répétition	±0,02mm
Programmation	Pupitre pédagogique
Système de contrôle	Carte de contrôle
Stockage du programme	Il peut stocker un millier d'ensembles de données de traitement et un seul fichier de traitement peut occuper jusqu'à 3 Mo d'espace de stockage (cinq mille points de traitement)
Espace de stockage des fichiers	Boîtier portable 256 Mo, carte hors ligne 32 Mo, fichier de traitement unique jusqu'à 3 Mo d'espace de stockage (100 000 points de traitement) Nettoyage de l'étain du fer Nettoyage à l'air/pneumatique
Interface externe	USB+RS232 Méthode de soudure
Soudure par point/traînée	Poids
48kg	Dimensions de la machine
520585800mm	Équipement de la chaîne de production SMT
1. Chargeur de circuits imprimés : Le circuit imprimé est placé dans le rack et alimenté automatiquement à la machine d'aspiration.	2. Machine à carte d'aspiration : Aspire automatiquement le circuit imprimé sur la piste et le transfère à la machine d'impression.
3. Machine d'impression : Imprime la pâte à souder ou la colle rouge sur l'acier au laser complètement sur le circuit imprimé.	4. Machine de montage en surface à grande vitesse : En utilisant le programme édité par l'équipement pour monter les composants sur les positions désignées, elle peut accueillir des pièces en forme de rouleau avec des SOP inférieurs à 28 broches, et sa caractéristique est une vitesse d'installation rapide.

Robot de soudure à 4 axes avec nettoyage automatique et tête de soudure multidirectionnelle 0

Robot de soudure à 4 axes avec nettoyage automatique et tête de soudure multidirectionnelle 1

5. Convoyeur : un dispositif pour transférer les cartes de circuits imprimés.
