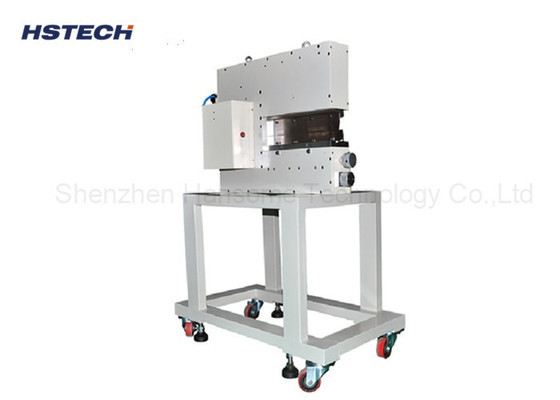

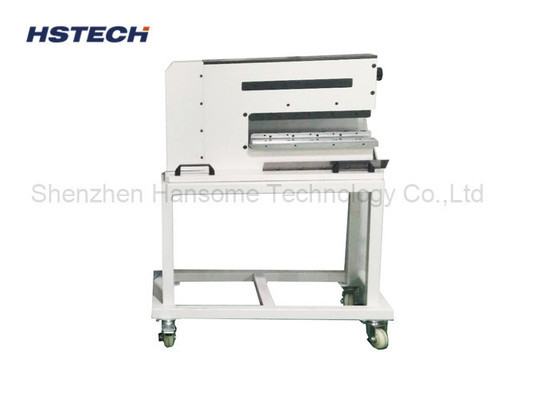

Name: Conducteur pneumatique Solénoïde à haute vitesse contrôlé par la vanne de dépannage pneumatique de PCB V-CUT Separateur de PCB HS-310L
Brand: HSTECH
SKU: HS-310L
Rating: 4.9 (198 reviews)

Aperçu Produits équipement depaneling de carte PCB

Conducteur pneumatique Solénoïde à haute vitesse contrôlé par la vanne de dépannage pneumatique de PCB V-CUT Separateur de PCB HS-310L

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	HSTECH
Certification:	CE
Numéro de modèle:	HS-310L

Conditions de paiement et expédition:

Quantité de commande min:	1 série
Prix:	Negotiable
Détails d'emballage:	paquet en bois
Délai de livraison:	10 à 15 jours ouvrables
Conditions de paiement:	T/T, Western Union, MoneyGram, D/P
Capacité d'approvisionnement:	200 ensembles par mois

Contact

Description de produit détaillée

Nom du produit:	Depanelizer pneumatique de carte PCB	Autre nom:	séparateur de carte PCB de V-coupe
Voltage:	Pour les véhicules à moteur électrique	Longueur du circuit imprimé:	0~ 360mm
Épaisseur du PCB:	0.1 à 2.0 mm	Hauteur supérieure de la partie:	40 mm (maximum)
Hauteur inférieure de la partie:	20mm (maximum)	Utilisation:	Les cartes de circuits imprimés, les cartes d'aluminium, les cartes de circuits imprimés en V, les c

Pneumatique conducteur solénoïde valée contrôlée à grande vitesse Pneumatique dépanneur de PCB V-CUT séparateur de PCB

Introduction au projet

1Il y a un capteur dans la machine, une planche de coupe une fois avec les plus faibles contraintes de coupe.HS-310 s'applique pour les PCBA ou les plaques minces SMD de précision séparées.

2Les machines de séparation à couteau droit ont été conçues pour séparer soigneusement les panneaux préfixes, sans pliage ni contrainte de tension.Même les composants SMD sensibles tels que les condensateurs céramiques ne seront pas endommagés par le processus séparé, améliorer la qualité des produits.

3En raison de la conception spéciale de la lame, les planches avec des composants élevés placés près des bords peuvent être séparées en toute sécurité.des couteaux en forme de coin sont utilisés pour couper les panneaux dans la rainureCela permet de séparer en toute sécurité les planches d'une épaisseur inférieure à 1 mm sans contrainte de coupe.

Caractéristiques

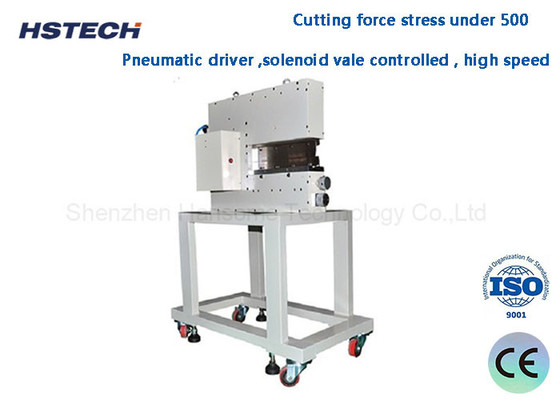

1.Tensions de force de coupe inférieures à 500, Aucune vibration et aucun bruit pendant le processus de coupe pour éviter les dommages aux composants précis.

2- Conducteur pneumatique, solénoïde à haute vitesse.

3.La hauteur de la lame supérieure et inférieure sont réglables, l'écart pour l'insertion de la carte PCB peut être facilement réglé en réglant le bouton dans le côté supérieur de la machine.

4.L'ajustement de la hauteur inférieure de la lame avant et la partie réelle peuvent être ajustés séparément, n'ont pas besoin de shim, ce qui rend le changement et l'ajustement de la lame plus facile.

5.Le PCB ou une plaque mince sans rainure en V peut être personnalisé plateau et empêcher de rester dispositif de positionnement.

6L'exploitation et l'entretien peuvent également être effectués par du personnel non qualifié.

Spécification

Nom du produit	Dépanneuse de PCB
Modèle	HS-310L
Hauteur de la partie	Maximum de 40 mm
Hauteur de la partie descendante	Maximum de 20 mm
Alimentation en air	5 kgf/cm
Produits	12.5 tonnes (brutes)
Longueur de coupe efficace	1 à 360 mm
Taille de lame linéaire	36043,56 mm
Épaisseur des PCB	0.1mm~2.0mm (avec une encoche en V) 0.1 mm ~1.0 mm ((Sans bosquet en V))
Matériau de la lame	Importation d'outils en acier à grande vitesse
Vitesse de séparation	1 à 300 mm/s
Épaisseur en V	0.3-3.5 mm
Consommation de l'air	200 à 400 ((l/min)
Taille de la machine	700325400 mm
Le poids	130 kg
Planche appropriée	Toutes les planches en forme de V
