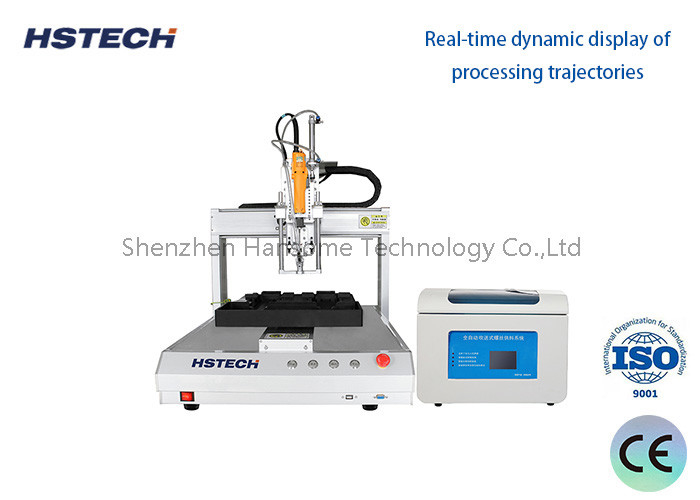

Machine de fixation automatique à vis en boucle fermée à 4 axes

Nom De Marque:	HSTECH
Numéro De Modèle:	Le numéro HS-SL5331
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

machine d'attache de vis 4Axis

Nourrissage:

Alimentation par aspiration

Appareil d'alimentation à vis:

Un ou deux personnalisés

Écroues compatibles:

M1-M6, ou sur mesure

Dimension de déplacement:

500*300*300*100 mm

Matériel:

D'aluminium

Port:

Je suis à Shenzhen.

Garantie:

Un an

Détails d'emballage:

Emballage en bois, mousse à l'intérieur

Capacité d'approvisionnement:

100 pièces par mois

Description du produit

Machine de fixation automatique à vis en boucle fermée à 4 axes

Introduction au projet

Cette machine à vis est une machine de fixation à vis largement utilisée, compatible pour de nombreuses industries, téléphone intelligent, PC, appareil électrique, industrie du mobilier, etc. C'est une machine de verrouillage à vis à 4 axes,d'une hauteur supérieure ou égale à:, à vis unique et à alimentateur unique, la machine complète comprend un système d'alimentation et un système de verrouillage à vis, la partie d'alimentation responsable de la machine de fixation à vis,est un type de vis relativement simple disposé en rangée dans le but d'améliorer l'efficacité du travail.

Caractéristiques

1, Largement utilisé, petit volume, peut connecter la ligne de production automatique, pratique pour le remplacement du produit.
2, avec fonction d'inspection intelligente, inspection manqué verrouillé, verrouillé instable, vis lâche et ainsi de suite.
3, double plateforme Y, de sorte que l'opérateur peut charger alternativement

4Opération sur 4 axes, portée de déplacement 500*300*300*100 mm.
5, degré d'automatisation élevé, fonctionnement facile que le personnel peut maîtriser et déboguer rapidement.

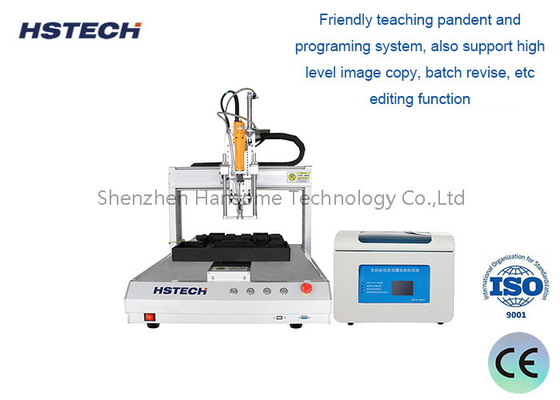

6, affichage à écran tactile ou enseigner pendentif programmable réaliser plus d'opérations, après avoir réglé la programmation, la machine peut être mise en production, également facile à gérer.

7, facile à utiliser, l'opérateur peut utiliser plusieurs machines en même temps.

8, avec la fonction de détection de fuite, si une vis ne remplit pas en place, il peut remplir en continu ou commencer le traitement de l'alarme.

Spécification

Modèle	Le numéro HS-SL5331
Nom de la production	Machine de verrouillage automatique à vis à 4 axes
Région mobile ((X/Y1/Y2/Z)	500300300*100 mm
Vitesse de déplacement de l'axe X/Y1/Y2	Moteur en boucle fermée: 1-800 mm/s
Vitesse de déplacement de l'axe Z	Moteur en boucle fermée: 1-300 mm/s
Charge maximale sur l'axe X/Y1/Y2	Moteur en boucle fermée: 5 kg
Charge maximale sur l'axe Z	Moteur en boucle fermée: 3 kg
Énergie électrique	AC110V/220V, 50/60 Hz
Précision de répétition	± 0,02 mm
Document d'appui	CAD CorelDraw
Écroues adaptées	M1 à M6
Dimension de la machine	746585800 mm
Poids de la machine	65 kg ou plus

Marque de pièces principales

1Le moteur: Shinano 2, le guide: Hiwin 3, l'interrupteur photoélectrique: Omron 4, l'alimentation: Meanwell

Machine de fixation automatique à vis en boucle fermée à 4 axes 0

Équipement de ligne de production SMT

1. machine SMT universelle: en utilisant le programme édité par l'appareil pour monter des composants sur des positions de pièces désignées,il peut être monté sur rouleau SOP 28 pin ou plus (y compris les composants pouvant être montés par des machines à grande vitesse)Les caractéristiques de cette machine sont une grande précision et diversité, mais sa vitesse d'installation est inférieure à celle des machines à grande vitesse.
2. Soudage par reflux: Utilisez la pâte de soudage SMT ou de la colle rouge pour régler une courbe de température appropriée pour compléter l'action de soudage entre la pâte de soudage et la pièce.
3Déchargement: la carte est chargée dans le chargeur par une voie de transfert.
4Instrument d'inspection optique: l'inspection optique automatique est un dispositif basé sur des principes optiques pour détecter les défauts courants rencontrés dans la production de soudage.L'AOI est une nouvelle technologie de test qui n'est apparue que ces dernières années., mais s'est développée rapidement. Actuellement, de nombreux fabricants ont lancé des équipements de test AOI. Lors de l'exécution de la détection automatique, la machine scanne automatiquement le PCB à travers une caméra,Il collecte des images., compare les joints de soudure testés avec des paramètres qualifiés dans la base de données, traite les images, vérifie les défauts sur le PCB,et affiche/marque les défauts à l'aide d'un affichage ou d'un marqueur automatique pour le personnel de maintenance à réparer.
