Robot de soudure automatique à tête de soudure multidirectionnelle pour assemblage de PCB

Machine à souder robotisée avec moteur pas à pas de haute précision pour circuits imprimés

Introduction

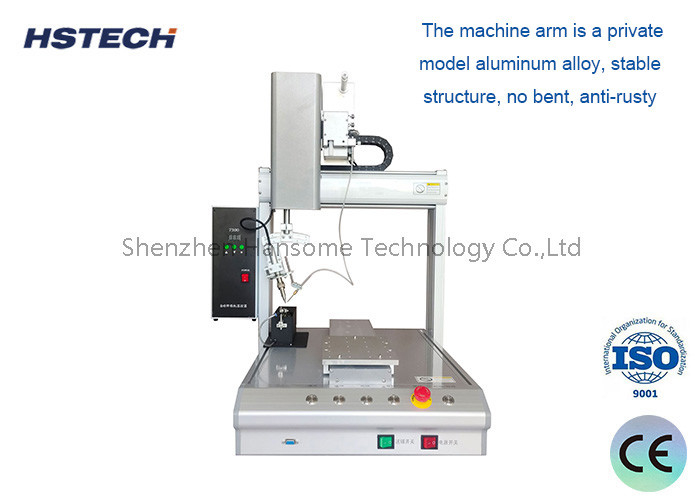

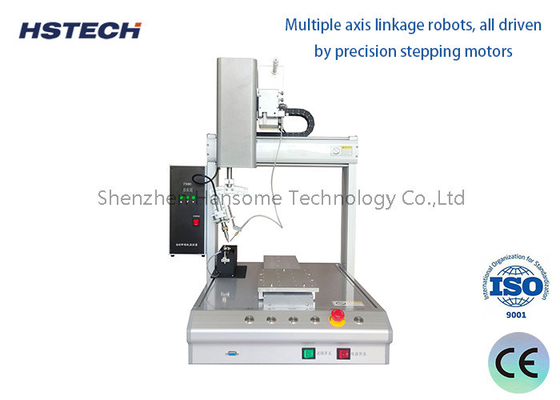

Cette machine à souder automatique est un robot de soudure de modèle de bureau, la machine adopte un moteur pas à pas et un système entraîné par courroie de distribution. L'ensemble de la machine est assemblé avec un guide linéaire Hiwin de précision de haute qualité et un vérin Airtec. Le circuit imprimé ou le produit à souder est fixé par des fixations personnalisées. La machine est dotée de soudure par points, de soudure par traînée, de nettoyage automatique et de correction de position, de reproduction, de mise en réseau, de positionnement automatique, etc. De plus, la machine est facile à entretenir et à utiliser, ce qui améliore considérablement l'efficacité de la production.

Caractéristiques

1, Travail à quatre axes, mouvement rotatif X/Y/Z et R, pour réaliser une soudure multi-angles.
2, Le robot remplace le soudeur, ce qui permet d'économiser considérablement les coûts de main-d'œuvre.
3, La tête de soudure peut être ajustée dans plusieurs directions pour protéger les circuits imprimés et les composants contre les dommages.
4, La machine prend en charge la soudure par points et la soudure par traînée.
5, Prenez la tête du fer à souder comme point de base, alignez la position clé du produit, appuyez sur la touche Entrée, le programme générera automatiquement le point dans le système, puis définissez les données pertinentes du point, etc.
6, Adoption d'un moteur pas à pas de haute précision et d'un système d'entraînement par courroie synchrone, ainsi que d'un algorithme de contrôle de mouvement avancé, améliorant efficacement la précision et la répétabilité du positionnement du mouvement.
7, la machine dispose d'une fonction de nettoyage automatique, ce qui peut rendre le traitement de la soudure plus stable et prolonger la durée de vie du fer à souder.
8, En utilisant une télécommande LCD portable, la programmation est simple et facile à apprendre.

Application

1, Produits semi-conducteurs : LSI. IC. IC de combinaison de température. CSP. BGA, etc.
2. Produits optiques : appareils photo de première classe.
3. Appareils électroménagers à performances générales : DVD, équipements audio, systèmes de navigation automobile, ordinateurs personnels comme les appareils photo, les horloges et montres électroniques, les PDA, les calculatrices de photocopie, les téléviseurs à cristaux liquides. Appareils médicaux.

5, machines de précision/produits électriques : magnétoscopes.
4. Biens de consommation courante : machines à écrire, jouets, instruments de musique, CDS, batteries, etc.

Spécifications
