Séparateur de PCB à lame circulaire, longueur 400 mm, commande à moteur unique

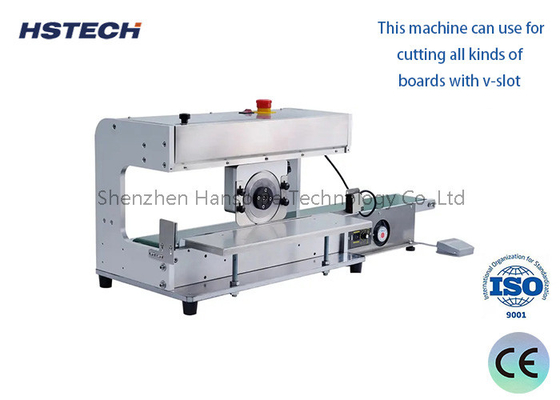

Séparateur de PCB à lame mobile, HS-300, longueur 400 mm, commande à moteur unique

Introduction au projet

Cette machine ((HS-300) est le séparateur de PCB en mouvement de lame, en utilisant la conception de lame circulaire supérieure et linéaire vers le bas, avant de couper, mettre la rainure en V sur la lame linéaire,la lame circulaire supérieure se déplace pour terminer la lance, la tension de force est relativement faible, la carte n'a pas besoin de déplacer protégera les composants sur la carte, éviter les dommages.

Caractéristiques

1L'utilisation du programme de contrôle micro-ordinateur, une pointe précise, une forte stabilité.
2. vitesse de coupe de la planche de marche couteau réglable haut et bas deux types de vitesse 500mm / s et 300mm / s, vitesse du couteau, si vous pouvez améliorer la qualité des produits, pas de taches, pas de taches.
3. déplacement de la roue de couteau: 0-360 mm (la longueur de l'outil peut être personnalisée). hauteur de réglage fin de la roue de couteau vers le haut et vers le bas: 0-2 mm afin d'appliquer à une variété d'épaisseur de carte PCB,pour résoudre le problème de profondeur de fente V-CUT de la carte PCBLa hauteur de la table d'opération est réglable: 0-50 mm.
4. Le déplacement du couteau peut être réglé avec la longueur de la planche pour avancer pour arrêter le point fixe, arrêter le point fixe est réglé manuellement.
5La profondeur de l'arrière-plan: aucune limitation. largeur maximale de coupe du panneau: illimitée, longueur maximale de coupe du panneau: 360 mm, épaisseur maximale du panneau: 0,2-5 mm, épaisseur maximale entre les rainures en V: 0.25 à 2,0 mm.
6- couteau supérieur et inférieur pour le matériau d'acier à grande vitesse importé, durable, couteau défavorable, peut être re-recherché.
7. peut être assorti avec une bande transporteuse, facile à couper la carte PCB automatiquement envoyé.
8. Le levage de la plateforme de levage, le réglage de la hauteur de la plateforme, peut affecter la qualité du produit, pas facile de couper les mauvais produits.
9Le dispositif de limite peut être appliqué à des produits de différentes tailles, améliorant ainsi l'efficacité du travail.
