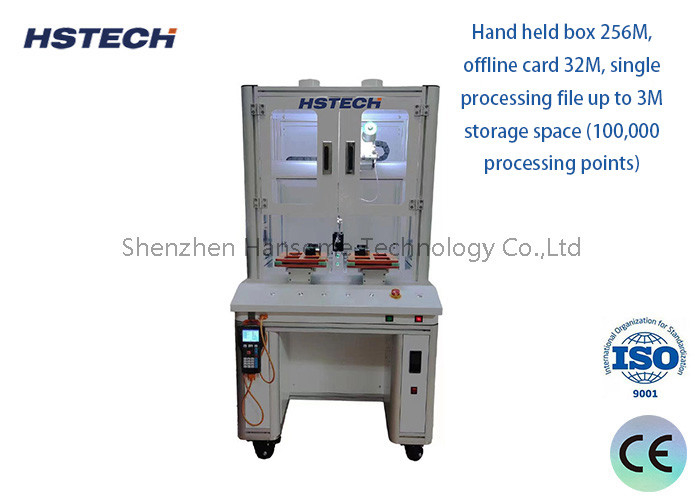

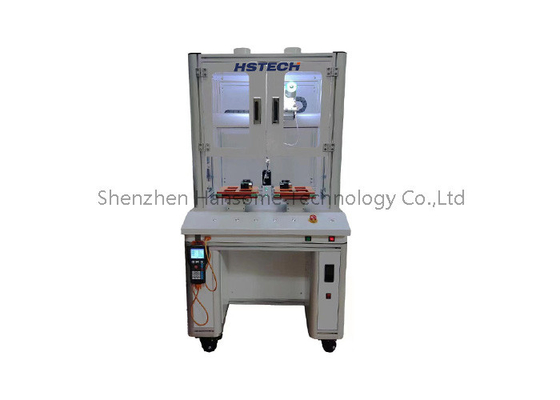

Robot de soudure automatique, fer à souder simple/double/triple, haute précision, structure durable

Robot de soudure automatique, fer à souder simple/double/triple, haute précision, structure durable

Introduction au projet

La machine de soudage automatique est multifonctionnelle, qui peut régler l'angle de soudage, l'orientation et régler le point à volonté, contrôler la quantité d'étain à l'intérieur et à l'extérieur,contrôler la taille du point de soudureLa machine est dotée de cinq axes, en plus de l'axe XYZ ordinaire,il y a un moteur pas à pas indépendant contrôlé par l'axe d'alimentation en étain, et il y a aussi un axe tournant qui peut tourner 360° dans toutes les directions.qui a cet axe de rotation La fonction principale est qu'il peut éviter efficacement les composants trop élevés sur les différentes cartes PCB, et l'influence d'objets tels que des copeaux, des fils ou des bornes sur l'espace de mouvement de la tête de soudure, et peut régler l'angle de soudage, le cathéter d'étain et la pointe de l'aiguille à volonté. The tin wire can be accurately sent to the soldering iron head to match the appropriate molten tin surface of the customer's product to avoid the phenomenon of tin jamming caused by various reasons during the soldering processLa machine peut augmenter la capacité de production de plus de 30% dans le processus de production et d'application réels, et convient à divers produits électroniques tels que les automobiles électroniques,circuits intégrés, les circuits imprimés, les écrans LCD couleur, les moteurs, les en-têtes de broches, les prises, les interrupteurs et les PCB.

Caractéristiques

1, structure métallique durable corps de la machine, modèle debout au sol, fonctionnement sur double plateforme.

2,5 Axe de fonctionnement, avec axe de rotation R.

3, 500*300*300mm distance de déplacement, la portée de déplacement peut être personnalisée selon les exigences du client.

4, soldeuse unique la gamme de mouvement a de nombreuses options dépend de la dimension du produit, peut également être personnalisé à double ou triple double soldeuses.

5, Prend en charge de nombreuses méthodes de soudage, de soudage par points, de soudage par traînée et d'autres fonctions.

6,Apprendre la programmation de pendent, réglage manuel de tous les points de soudage, également prendre en charge l'importation de dessins CAD.

7, en utilisant une ligne de guidage de haute qualité de la marque Taiwan Hiwin, assurez-vous de la précision de déplacement.

8, La machine adopte le moteur pas à pas et le contrôle de la courroie de réglage.

Spécification

Configuration principale de la machine

1, Double soudage Fer, double plateforme de travail en Y

2Un programmeur de pendentif portable

3, régulateur de chauffage

4, contrôleur en étain cassé

5, Ensemble de stylo à souder

6, pointe de soudage

7, composants en étain

8, boîte de nettoyage
