Équipement de chargement de circuits imprimés de 250 mm / 330 mm avec contrôle Mitsubishi PLC

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD390
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	200 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Équipement de chargement de circuits imprimés de 250 mm/330 mm

Autre nom:

Chargeur de charge

Hauteur du transport:

920±20mm

Temps de chargement des PCB:

Environ 6 secondes

Temps de remplacement du chargeur:

Environ 30 secondes.

Direction de transport:

L~R, ou R~L

Opération:

Opération avant

Épaisseur de PCB:

Minute 0.4mm

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

200 ensembles par mois

Description du produit

Équipement de chargement de circuits imprimés de 250 mm / 330 mm avec contrôle Mitsubishi PLC

Caractéristiques

250 mm/330 mm/390 mm/460 mm de largeur sont disponibles.
Au total, trois magazines, une en haut, deux en arrière.
Contrôle des boutons LED, contrôle par écran tactile en option.
Stabilité de la structure en acier inoxydable.
Réglage de la largeur en douceur et en parallèle.
Aucune garantie de rupture de PCB pendant le chargement et le déchargement.
CE, adapté au marché européen.

Spécification

Modèle	HS-LD390
Nom du produit	Le chargeur de PCB
Hauteur du transport	920 ± 20 mm
Temps de chargement des PCB	Environ 6 secondes
Temps de remplacement du chargeur	Environ 30 secondes.
Direction du transport	L~R, ou R~L
Opération	Fonctionnement du front
Côté fixe de la voie	Côté avant ((ou spécifier)
Énergie électrique	220V,50/60Hz,± 10%
Pression de l'air	4 à 6 bar
Épaisseur des PCB	Min 0,4 mm
Quantité de charge	Côté supérieur: 1 pc, côté inférieur: 2 pc
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Vitesse du convoyeur	0.5-20M/min ou sur mesure
Signalisation	Le SMEMA

Sélection du modèle

Modèle	HS-LD250	HS-LD330	HS-LD390	HS-LD460: le code de référence
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Taille de la machine	Pour les pièces détachées:	16508801200 mm	18009401200 mm	180010101200 mm
Taille du chargeur	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Le poids	140 kg	180 kg	220 kg ou plus	260 kg

Application du projet
Cette machine est une machine de chargement de PCB, elle est utilisée au début de la ligne de production SMT, la machine pousse le PCB des rayonnages de magazines et le transport vers la machine en aval de la ligne de production.

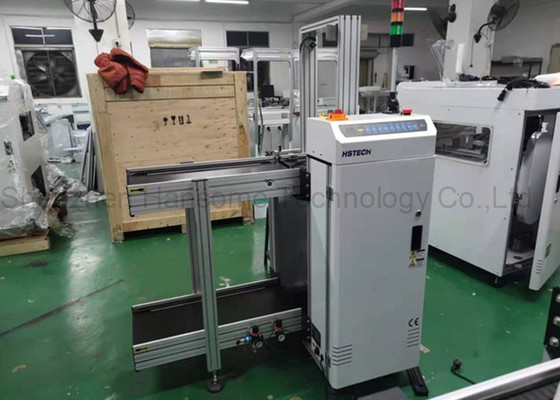

Équipement de chargement de circuits imprimés de 250 mm / 330 mm avec contrôle Mitsubishi PLC 0

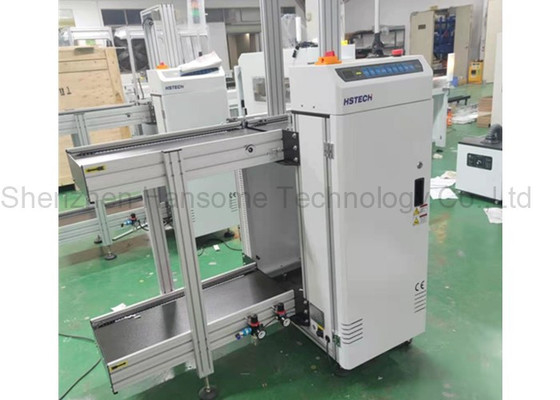

Équipement de chargement de circuits imprimés de 250 mm / 330 mm avec contrôle Mitsubishi PLC 2
