| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les appareils à commande numérique |
| Quantité de commande min: | 1 SET |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 5 ~ 7 jours ouvrables |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 PCs par mois |
| Nom du produit: | Machine à souder sur table | Autre nom: | Machine de soudure robotique |
|---|---|---|---|
| Le poste de travail: | Unique | Tête de soudure: | Simple, ou double |
| Garantie: | 1 année | Service après-vente fourni: | Assistance en ligne,assistance technique par vidéo |
| Condition: | Nouveau | Le type: | Bureau |

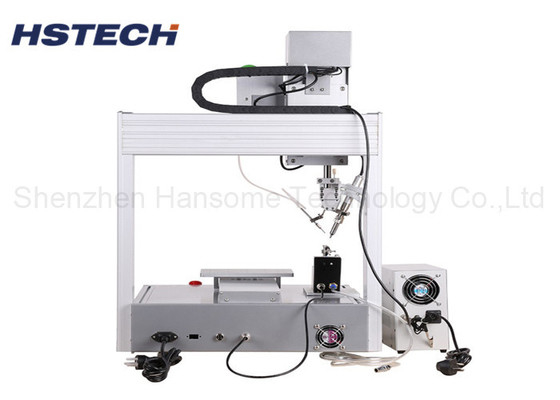

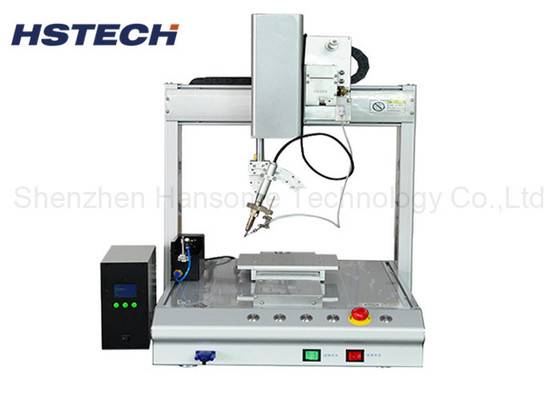

Robot de soudage à moteur pas à pas de haute précision pour PCB de navigation
Introduction au projet
Cette machine de soudage automatique est un robot de soudage de modèle de bureau, la machine adopte un moteur pas à pas et un système à courroie de chronométrage.Toute la machine assemblée avec une haute qualité de précision guide linéaire Hiwin et cylindre AirtecLe PCB ou le produit qui doit être soudé est fixé par les fixations personnalisées.
La machine avec soudage par point, soudage par traction, nettoyage automatique et correction de position, reproduction, rangement, positionnement automatique, etc.améliorer considérablement l'efficacité de la production.
Caractéristiques

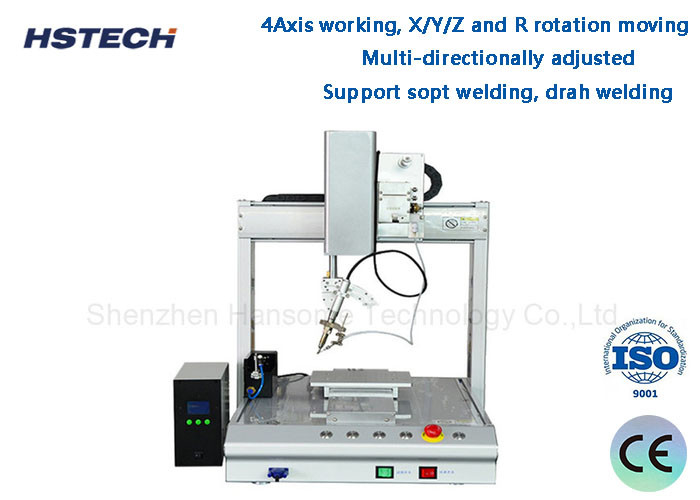

1, 4 axes de travail, X/Y/Z et R rotation en mouvement, atteindre de nombreux buts de soudage angulaire.
2, le robot au lieu de Powerman peut économiser beaucoup plus de coûts de main-d'œuvre.
3, la tête de soudure peut être réglée dans plusieurs directions, ce qui peut protéger le PCB et les composants contre les dommages.
4La machine soutient le soudage sopt, le soudage drah.
5, Utilisez la tête de fer comme point de base pour aligner la position de la touche du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
6, Utilisant un moteur pas à pas de haute précision et un système à courroie de chronométrage, et des algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.
7, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer de soudure.
8, avec le pendentif d'enseignement LCD portatif, la programmation est simple et facile à apprendre.
Application du projet
1Les produits à base de semi-conducteurs sont les suivants: LSI, IC, IC à combinaison de température, CSP, BGA, etc.
2Produits optiques: caméras de première classe.
3Appareils électroménagers à performances générales: DVD, équipement audio, systèmes de navigation automobile, ordinateurs personnels comme appareils photo, horloges électroniques, calculatrices photocopieuses PDA,téléviseur à cristaux liquides- appareils médicaux 5, machines de précision/produits électriques: VTR.
4Produits de consommation générale: machines à écrire, jouets, instruments de musique, CDS, piles, etc.
Spécification
| Modèle | Pour les appareils à commande numérique |
| Voltage | Pour les appareils de type à commande numérique |
| Plage de fonctionnement X/Y/Z | 300*300*100 mm |
| Axe R | 360 degrés |
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s |
| Système d'entraînement | Moteur pas à pas, ceinture de réglage |
| Guide linéaire | Guide de haute précision de la marque de Taiwan |
| Précision de répétition | ± 0,02 mm |
| La programmation | Programme manuel avec pendentif d'enseignement |
| Système de commande | Tableau de commande |
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
| Document d'appui | Le CAO |
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
| Méthode de soudure | Soudage par traction |
| Le poids | 48 kg ou plus |
| Dimension de la machine |
520*585*800 mm |
