| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les appareils à commande numérique |
| Quantité de commande min: | 1 SET |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 5 ~ 7 jours ouvrables |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 PCs par mois |
| Nom du produit: | machines à souder automatiques | Autre nom: | machine de soudure de carte PCB |
|---|---|---|---|
| Le poste de travail: | Station simple, facultative | Tête de soudure: | Tête unique |
| Rotation: | 360 degrés | Condition: | Une nouvelle machine de production |
| Le type: | modèle de bureau | Garantie: | 1 année |

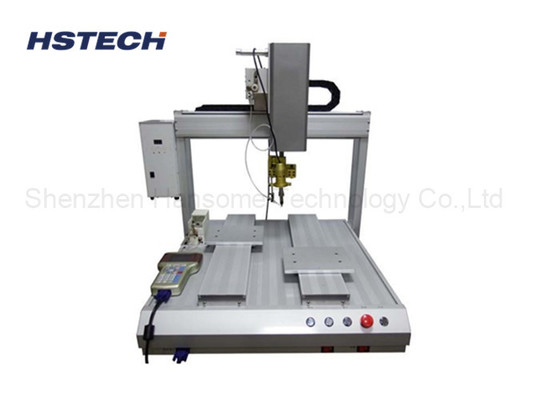

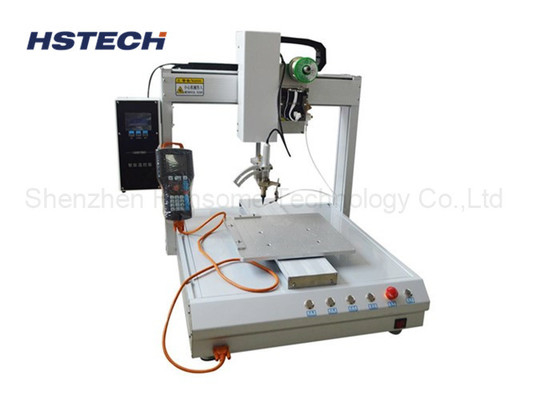

Robot de soudage SMT pour le montage de PCB avec axe de rotation
Introduction au projet
Ce robot de soudage automatique de bureau SMT est une machine de soudage de PCB, réglage manuel du programme pour chaque point de soudage, alimentation automatique du fil de soudage,avec régulateur de température jusqu'à la température spécifique, l'étain de soudure fera fondre le fil de soudure pour terminer le processus de soudure.
L'opérateur ne fait que les appareils personnalisés pour fixer le produit, après avoir réglé le programme, la machine fonctionnera automatiquement.soudage circulaire, soudage continu à courbe irrégulière.

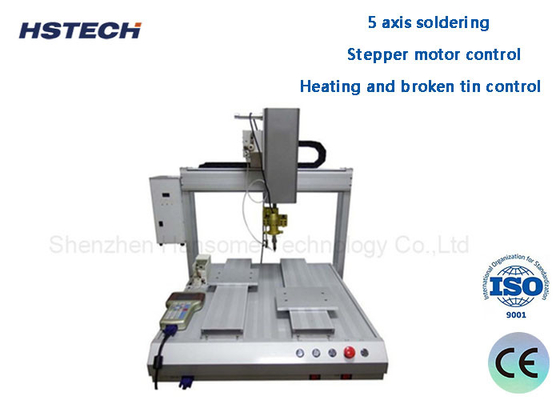

Caractéristiques
1, soudage à 5 axes.
2, contrôle du moteur pas à pas.
3, le chauffage et le contrôle de l'étain cassé.
4, Guide linéaire de haute qualité, assurer le mouvement en douceur et plat.
5, soudage flexible, disponible pour le soudage par points, le soudage par traînée et autres fonctions.
6, le bras de la machine est un modèle privé en alliage d'aluminium, structure stable, pas de courbure, anti-rouille.
7Apprendre la programmation pendant, peut sauvegarder max 99 groupes de programmes.
8, système de filtre de purification de fumée, prolonger la durée de vie du fer de soudure, améliorer la qualité de la soudure.
9, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer de soudure.
Spécification
| Modèle | Pour les appareils à moteur à combustion |
| Voltage | Pour les appareils de type à commande numérique |
| Plage de fonctionnement X/Y1/Y2/Z | 500*300*300*100 mm |
| Axe R | 360 degrés |
| Velocité de déplacement X/Y1/Y2/Z | une vitesse maximale de 300 mm/s |
| Système d'entraînement | Moteur pas à pas, ceinture de réglage |
| Guide linéaire | Guide de haute précision de la marque de Taiwan |
| Précision de répétition | ± 0,02 mm |
| La programmation | Programme manuel avec pendentif d'enseignement |
| Système de commande | Tableau de commande |
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
| Document d'appui | Le CAO |
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
| Méthode de soudure | Soudage par traction |
| Le poids | 60 kg ou plus |
| Dimension de la machine |
680*585*800 mm |
Application du projet
La machine de soudage automatique est principalement utilisée dans l'industrie de la fabrication d'électronique.Il est principalement utilisé pour les procédés de traitement et le traitement de la soudure qui sont difficiles à réaliser dans la soudure par reflux et la soudure par ondesIl est particulièrement adapté aux circuits imprimés mixtes, aux composants sensibles à la chaleur et aux dispositifs sensibles dans le processus de back-end SMT.
Soudage, largement utilisé dans la ligne de soudage des cartes PCB, le soudage des prises de charge, le soudage des connecteurs, l'étain d'extrémité CC, la connexion de bande lumineuse LED et d'autres domaines.Les robots de soudage automatique remplacent le soudage manuel pour améliorer l'efficacité du travail et la qualité du soudage. Convient pour l'électronique automobile, les produits numériques, électroniques, LCD, carte de circuit imprimé et autres industries de production, connecteurs, transformateurs RJ / réseau, câble, soudage FPCB, soudage COF,cartes mères d'ordinateurs, CABLE, haut-parleurs et moteurs
