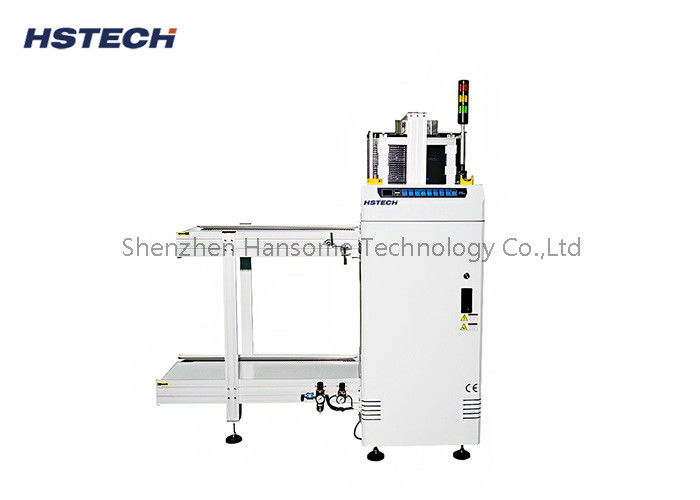

Sélection flexible de la quantité et du pas du chargeur de circuits imprimés 10-40 mm avec communication SMEMA

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD330
Nombre De Pièces:	1 ensemble
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Union occidentale
Capacité à Fournir:	200 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Chargeur multiple de carte PCB de magazine

autre nom:

Machine de chargement de cartes SMT

Alimentation:

Pour les appareils de type à commande numérique

Pression atmosphérique:

4-6 barres

Épaisseur du PCB:

Minimum 0,4 mm

Sélection du ton:

10-40 mm

Vitesse du convoyeur:

0.5-20M/min ou sur mesure

Communication:

SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

200 ensembles par mois

Mettre en évidence:

Chargeur de PCB à quantité de chargeur flexible

Machine de chargement de cartes CMS de sélection de pas 10-40 mm

Chargeur de PCB à magasins multiples SMEMA Communication

Description du produit

Quantité de chargeur et sélection de pas flexibles pour la série HS-LD

Machine de chargement de circuits imprimés SMEMA à haute efficacité

Application

Cette unité est conçue pour charger les circuits imprimés et les transporter sur les lignes de production SMT.

Caractéristiques principales

Convient pour la manipulation de cartes simple face et double face
Châssis de machine dédié en aluminium avec chaîne de guidage spécialisée en plastique
Structure de serrage pneumatique de la carte
Système de contrôle PLC Mitsubishi programmable
Réglage par vis à billes pour la position du cylindre pneumatique de poussée de carte
Commandes à écran tactile couleur réelle
Compatibilité de l'interface SMEMA
Console électrique individuelle
Options de modèles multiples pour différentes tailles de cartes disponibles

Spécifications techniques

Nom du produit	Machine de chargement de circuits imprimés
Hauteur de transport	910±30mm
Temps de chargement des circuits imprimés	Environ 6 secondes
Temps de remplacement du chargeur	Environ 30 secondes
Direction de transport	De gauche à droite ou de droite à gauche
Fonctionnement	Fonctionnement frontal
Côté fixe du rail	Côté avant (ou selon spécification)
Alimentation électrique	220V, 50/60Hz, ±10%
Pression d'air	4-6 bars
Épaisseur des circuits imprimés	Minimum 0,4 mm
Quantité de chargeur	Côté supérieur : 1 pc, Côté inférieur : 2 pcs
Sélection de pas	1-4 (pas de 10 mm)
Vitesse du convoyeur	0,5-20 M/min ou personnalisé
Interface de signal	SMEMA

Guide de sélection de modèle

Modèle	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Longueur efficace des circuits imprimés	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Dimensions de la machine	14008001200mm	16508801200mm	18009401200mm	180010101200mm
Dimensions du chargeur	355320563mm	460400563mm	535460570mm	535530570mm
Poids	140kg	180kg	220kg	260kg

Bouton de commande et boîte électrique

À propos de HanSome Technology

Shenzhen HanSome Technology Co., Ltd (HSTECH) a été fondée en 2012 par des ingénieurs professionnels et expérimentés ayant une vaste expérience dans les entreprises EMS. Nous nous sommes initialement spécialisés dans les équipements de manipulation de circuits imprimés et avons depuis élargi notre offre pour développer des machines de découpe de circuits imprimés et des machines de nettoyage SMT. HSTECH dispose d'une équipe R&D technique professionnelle et d'une équipe marketing expérimentée qui recherchent continuellement les tendances de l'industrie pour mettre à jour les produits et les technologies afin de répondre aux demandes évolutives du marché. Au fil des ans, nous avons constamment innové pour créer des produits rentables qui aident les clients à réduire leurs coûts et leur main-d'œuvre tout en améliorant l'efficacité de la production.

HSTECH opère dans le but d'une fabrication "haute qualité et intelligente", basée sur notre philosophie "orientée qualité et orientée client". Nous combinons l'expertise de l'industrie avec une technologie intelligente pour soutenir les initiatives d'usine intelligente. Pour le service après-vente, nous mettons l'accent sur la responsabilité et répondons immédiatement aux retours de qualité, fournissant un support continu à nos clients.
