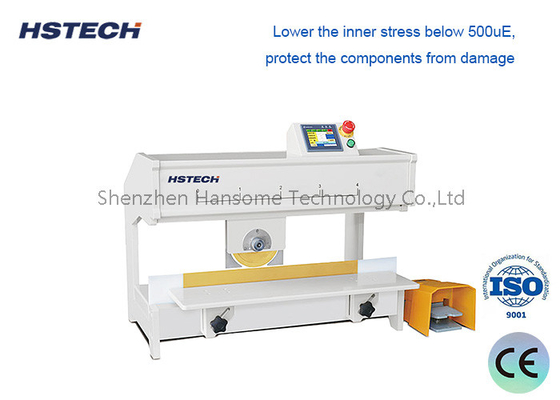

Coupeuse de circuits imprimés à lame circulaire supérieure et à lame linéaire inférieure sûre

LED bande lampe circulaire supérieure et lampe linéaire inférieure

Caractéristiques:

1, Il peut couper rapidement indépendamment de la quantité, très économique.

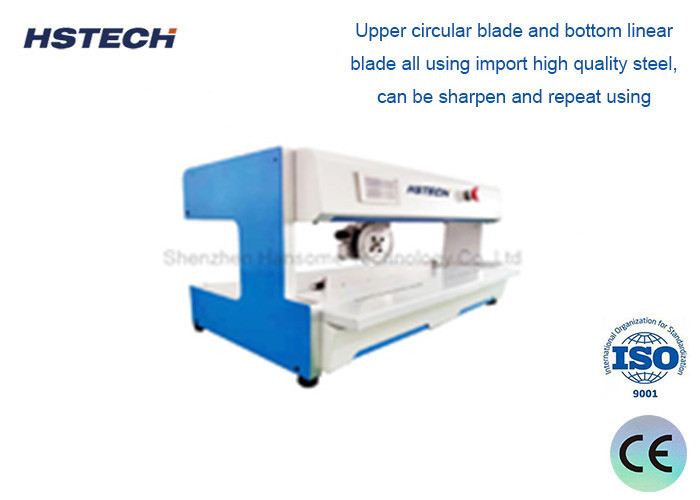

2La lame circulaire supérieure et la lame linéaire inférieure utilisent toutes de l'acier d'importation de haute qualité, peuvent être affûtées et répétées.

3, Plage de déplacement: ((0~400mm/600mm) selon la demande des clients, lame circulaire peut être réglée ((0~5mm), adapté pour différentes épaisseurs de planche, a résolu le problème de différent V-coupe rainure.

4, la largeur maximale de coupe est illimitée, un seul PCB est préférable à 1 ~ 200 mm.

5, La plateforme de fonctionnement peut être réglée, en fonction de la hauteur des composants supérieurs du PCB, machine standard la hauteur est inférieure à 32 mm.

6La protection de l'alarme buzzer intégrée, le rideau lumineux et la lame protectrice garantissent une double sécurité, évitant les blessures de l'opérateur.

Les spécifications:

Principales fonctions

Séparation efficace:
Il peut rapidement séparer plusieurs PCB de la même carte mère, réduire l'intervention manuelle et améliorer l'efficacité de la production.
Coupe de précision:
Utiliser une rainure de coupe en forme de V pour s'assurer que les circuits et les composants du PCB ne sont pas endommagés pendant le processus de séparation.
Déchets réduits:
Grâce à un procédé de coupe précis, les déchets sont minimisés.
Options d'automatisation:
Certains équipements sont équipés d'un système d'alimentation automatique pour améliorer encore l'efficacité et la cohérence de la production.

Scénarios d'application

Fabrication électronique:
Largement utilisé dans la chaîne de production de produits électroniques, en particulier dans la production en série, pour couper plusieurs PCB en cartes de circuit imprimé simples.
Assemblage à haute densité:
Pour les PCB avec assemblage de composants à haute densité, veillez à ce que le processus de découpe n'affecte pas les petits composants.
Production de petits lots et de variétés multiples:
Convient pour les besoins de production qui nécessitent un changement rapide de différents modèles de PCB.

Points d'opération

Paramètres définis:
Ajustez la profondeur et la vitesse de coupe en fonction de l'épaisseur et du type de matériau du PCB.
Maintenance régulière:
Nettoyer et inspecter régulièrement l'équipement pour assurer la précision de coupe et les performances de l'équipement.
Fonctionnement sécurisé:
Suivre les règles de sécurité pendant le fonctionnement pour assurer la sécurité des opérateurs.

Exemplaires de cartes ((Proposées pour tous les types de cartes PCB à rainures en V: FR4, carte en aluminium, carte en fibre de verre, carte LED, carte à bande LED)
