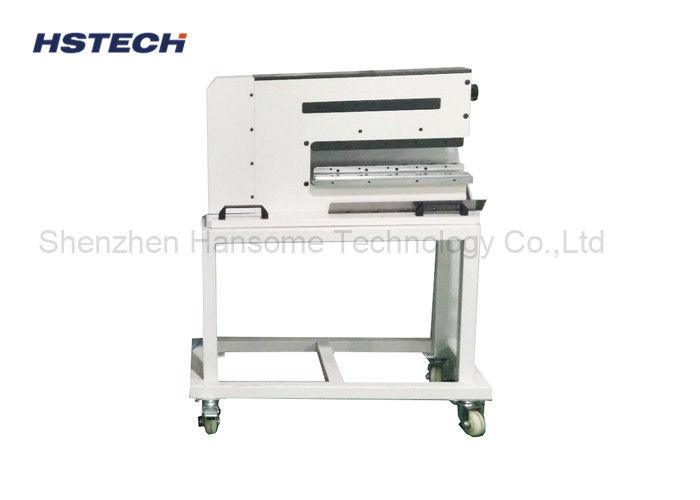

Séparateur de PCB V-CUT 40 mm de hauteur Dépanneur de PCB pneumatique

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-310L
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Depanelizer pneumatique de carte PCB

Autre nom:

séparateur de carte PCB de V-coupe

Voltage:

Pour les véhicules à moteur électrique

Longueur du circuit imprimé:

0~ 360mm

Épaisseur de PCB:

0.1 à 2.0 mm

Hauteur supérieure de la partie:

40 mm (maximum)

Hauteur inférieure de la partie:

20mm (maximum)

Utilisation:

Les cartes de circuits imprimés, les cartes d'aluminium, les cartes de circuits imprimés en V, les c

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Dépanneur de PCB pneumatique de hauteur de 40 mm V-CUT séparateur de PCB

Introduction:

1Il y a un capteur dans la machine, une planche de coupe une fois avec les plus faibles contraintes de coupe.HS-310 s'applique pour les PCBA ou les plaques minces SMD de précision séparées.

2Les machines de séparation à couteau droit ont été conçues pour séparer soigneusement les panneaux préfixes, sans pliage ni contrainte de tension.Même les composants SMD sensibles tels que les condensateurs céramiques ne seront pas endommagés par le processus séparé, améliorer la qualité des produits.

3En raison de la conception spéciale de la lame, les planches avec des composants élevés placés près des bords peuvent être séparées en toute sécurité.des couteaux en forme de coin sont utilisés pour couper les panneaux dans la rainureCela permet de séparer en toute sécurité les planches d'une épaisseur inférieure à 1 mm sans contrainte de coupe.

Caractéristiques:

1.Tensions de force de coupe inférieures à 500, Aucune vibration et aucun bruit pendant le processus de coupe pour éviter les dommages aux composants précis.

2- Conducteur pneumatique, solénoïde à haute vitesse.

3.La hauteur de la lame supérieure et inférieure sont réglables, l'écart pour l'insertion de la carte PCB peut être facilement réglé en réglant le bouton dans le côté supérieur de la machine.

4.L'ajustement de la hauteur inférieure de la lame avant et la partie réelle peuvent être ajustés séparément, n'ont pas besoin de shim, ce qui rend le changement et l'ajustement de la lame plus facile.

5.Le PCB ou une plaque mince sans rainure en V peut être personnalisé plateau et empêcher de rester dispositif de positionnement.

6L'exploitation et l'entretien peuvent également être effectués par du personnel non qualifié.

Les spécifications:

Nom du produit	Dépanneuse de PCB
Modèle	HS-310L
Hauteur de la partie	Maximum de 40 mm
Hauteur de la partie descendante	Maximum de 20 mm
Alimentation en air	5 kgf/cm
Produits	12.5 tonnes (brutes)
Longueur de coupe efficace	1 à 360 mm
Taille de lame linéaire	36043,56 mm
Épaisseur des PCB	0.1mm~2.0mm (avec une encoche en V) 0.1 mm ~1.0 mm ((Sans bosquet en V))
Matériau de la lame	Importation d'outils en acier à grande vitesse
Vitesse de séparation	1 à 300 mm/s
Épaisseur en V	0.3-3.5 mm
Consommation de l'air	200 à 400 ((l/min)
Taille de la machine	700325400 mm
Le poids	130 kg
Planche appropriée	Toutes les planches en forme de V
