Détails des produits

À la maison Produits

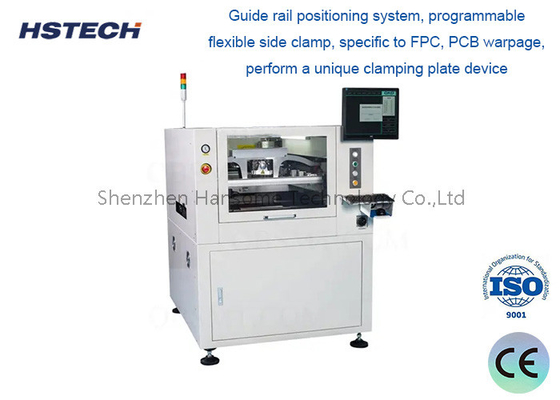

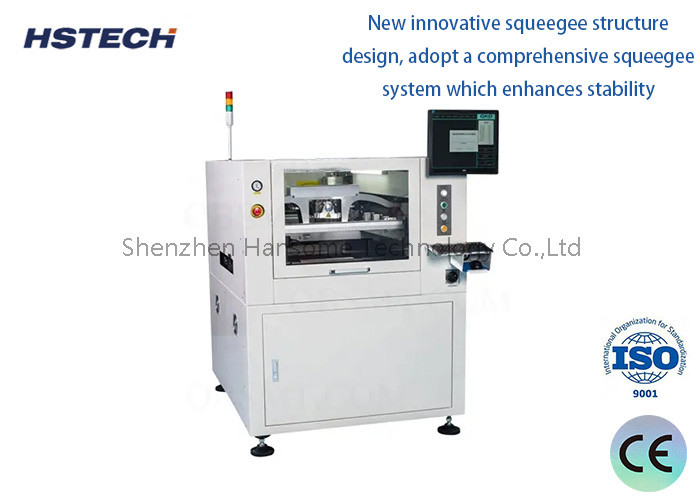

Machine d'impression à pochoir à solde SMT

Nom De Marque:	GKG
Numéro De Modèle:	GSE
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,TUV,ROHS

Nom du produit:

Imprimante à pochoirs automatique

Autre nom:

Machine d'impression de pâte de soudure

Taille des PCB:

50x50~400x340mm

Hauteur du transport:

900±40mm

Épaisseur des PCB:

0.4~6mm

Interface d'I/Ov:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Machine d'impression à pochoir à solde SMT

Spécification

Modèle	ÉSG
Taille du pochoir	La taille de l'appareil doit être de 370x370 mm (dimension minimale)
	737x737mm (taille maximale)
	20 à 40 mm ((épaisseur)
Taille maximale du PCB	Pour les appareils à combustion
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
La couche de déformation des PCB	une diagonale de PCB maximale de 1%
Hauteur du transport	900 ± 40 mm
Direction du transport	Je vous en prie.
Vitesse de transport	max 1500 mm/s, peut être réglé
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pile magnétique/bloc de support/table vers le haut
Système de serrage des PCB	Breveté sur le serrage supérieur/serrage latéral
Tête d'impression	Deux têtes d'impression motorisées indépendantes
Pression de l'éprouvette	0.5 à 10 kg (contrôle du programme)
Vitesse d'impression	6 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Système de nettoyage	Absorption de vide renforcée, sec, humide, vide trois modes
CCD FOV	8x6 mm
Plage de réglage de la machine	Pour les véhicules à moteur à commande autonome, les valeurs de référence doivent être les suivantes:
La vision	Regardez vers le haut/vers le bas Optique Structure/CCD/Géométrie

Spécification de toute la machine

Retour sur la précision de position	± 0,01 mm
Précision de l'impression	±0,025 mm
Temps de cycle	< 8 secondes
Changement de produit	ancien: < 3 min, nouveau: < 5 min
Alimentation en air	4 à 6 kgf/cm
Énergie électrique	AC:220±10%, 50/60HZ, 2,5 kW
Méthode de contrôle	Le PC
Système de fonctionnement	Windows XP/Win7
Dimensions de la machine	Le nombre d'étoiles est déterminé par le nombre d'étoiles.
Poids de la machine	Approximativement: environ 1000Kg

Caractéristiques

1Stable et facile à régler, il peut régler rapidement la hauteur de la broche supérieure des PCB de différentes épaisseurs.

2Système de nettoyage: Le système de nettoyage GKG est équipé de trois méthodes de nettoyage: le nettoyage à sec, le nettoyage humide et le nettoyage sous vide.Si les clients n'ont pas besoin de nettoyage automatique, le nettoyage manuel peut également être utilisé pour réduire les temps de nettoyage et améliorer l'efficacité de production.et l'augmentation de l'aspiration sous vide peut éliminer efficacement la pâte résiduelle dans l'écranLa partie CCD est séparée du système d'apprentissage. Lorsque le CCD fonctionne, la partie CCD se déplace indépendamment.réduire la charge sur le servo-moteur et améliorer la vitesse et la précision de la machine.

3L'image et les systèmes optiques utilisant une lumière annule uniforme et une lumière coaxial de haute luminosité, avec la fonction de réglage de luminosité promise,il peut identifier efficacement tous les types de points de marquage (y compris les points de marquage grossiers), adapté pour les PCB avec différentes couleurs telles que le placage en étain, le placage en cuivre, le placage en or, le pulvérisation en étain, le FPC, etc. L'adoption de modèles mathématiques brevetés GKG peut assurer une grande précision.

4. Un système de serrage à grille en acier avec une forte adaptabilité. peut imprimer des bordures d'écran de différentes tailles et remplacer rapidement les modules
ligne de production.

5. Utilisant l'interface d'exploitation Windows XP/win7, il dispose d'une bonne fonction de dialogue homme-machine, ce qui facilite la familiarisation rapide des opérateurs avec l'opération,surtout quand on navigue dans les fichiers de programme. L'interface entre le chinois et l'anglais est facile à changer, et elle possède des fonctions telles que les journaux d'exploitation, l'enregistrement des défauts/l'auto-diagnostic des défauts/les instructions d'analyse des défauts/les alarmes lumineuses.

6, test et analyse de la qualité de l'impression en 2D, Capable d'inspecter le décalage, la pâte insuffisante, les défauts manquants et les ponts et autres défauts pour assurer la qualité de l'impression.

Machine d'impression à pochoir à solde SMT 0
