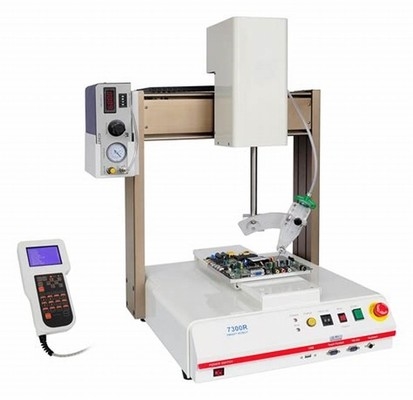

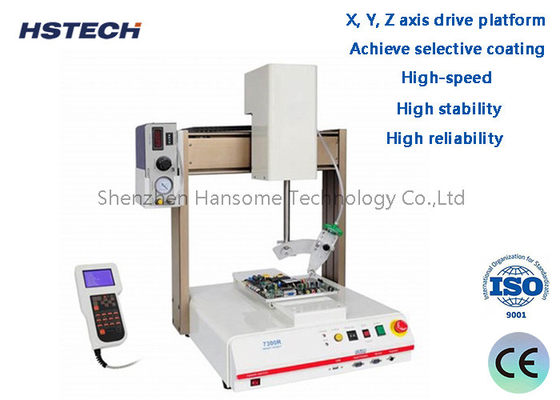

Plateforme d'entraînement des axes X, Y et Z, haute vitesse, haute fiabilité, haute stabilité, machine de revêtement sélective à trois axes

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-CC300
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

machine de revêtement 3Axis sélective

Warranty:

1 Year

Contrôle:

Écran tactile

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

alliage d'aluminium

Condition:

New

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

Pour les pièces détachées

Système de contrôle:

PLC

OEM/ODM:

Available

Consommation d'électricité:

200 W

Type:

Automatique

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Plateforme d'entraînement des axes X, Y, Z, machine de revêtement sélectif 3 axes à grande vitesse, haute fiabilité et haute stabilité

Caractéristiques de la machine

1. La plateforme d'entraînement des axes X, Y, Z adopte une vis à billes de précision avec un servomoteur Fuji.

2. Réalise un revêtement sélectif pour divers types de PCB.

3. Revêtement et distribution en ligne droite, cercle, arc.

4. Peut recouvrir efficacement et uniformément les bords des composants, éliminant l'effet d'ombre de pulvérisation.

5. Précision : ±0,02 mm.

6. Avec un système de transmission et de contrôle à grande vitesse, haute fiabilité et haute stabilité.

7. 2 vannes peuvent basculer automatiquement l'action de pulvérisation et de revêtement, pour réaliser le processus de revêtement de PCB haute densité.

8. Avec une fonction de réglage automatique intelligent de la largeur (réglage automatique après la saisie de la largeur de la carte).

Spécifications

Nom du produit	Machine de revêtement conforme sélective
Modèle	HS-CC300
Hauteur de transmission	920±20mm
Largeur du convoyeur	50-450mm/ou personnalisé
Transmission	De G à D, ou De D à G
Hauteur des composants	Haut et bas max 100mm
Taille du bord de la carte PCB	≥5mm
Vitesse de transport	0-12000mm/min
Vitesse d'entraînement des 3 axes	800mm/s
Précision de répétition	±0,02mm
Programmes de stockage	Jusqu'à 1000
Alimentation	AC220/110V
Pression d'air	4-kgf/cm2
Réservoir de colle	10L, agitation manuelle
Mode de contrôle	PC industriel + carte de contrôle de mouvement
Réglage du guide linéaire	Réglage intelligent
Mode de programmation	Enseignement manuel
Port de communication	SMEMA
Source d'éclairage	Source d'éclairage auto-équipée
Source d'éclairage de détection	Auto-équipée
Logiciel	Windows + logiciel de revêtement
Moteur d'entraînement	Moteur pas à pas (2 pièces)
Mode d'entraînement 3 axes	Servomoteur + module de pilote de vis + Vérin électrique
Nombre de vannes en caoutchouc	1 vanne de pulvérisation + 1 vanne de distribution
Largeur de pulvérisation	3-20mm
Méthode de pulvérisation	Automatique
Puissance totale	2,6kW
Corps de la machine	Acier inoxydable
Poids de la machine	600kg
Dimensions de la machine	1060x1200x1700mm
