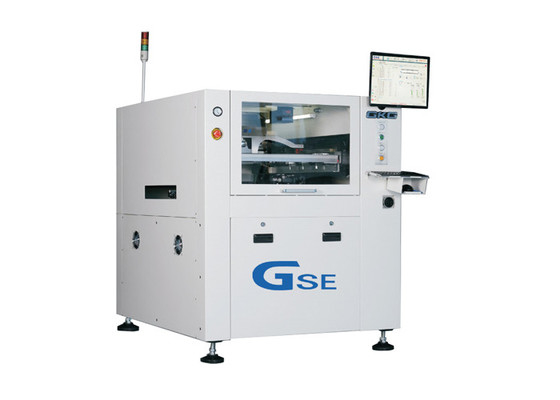

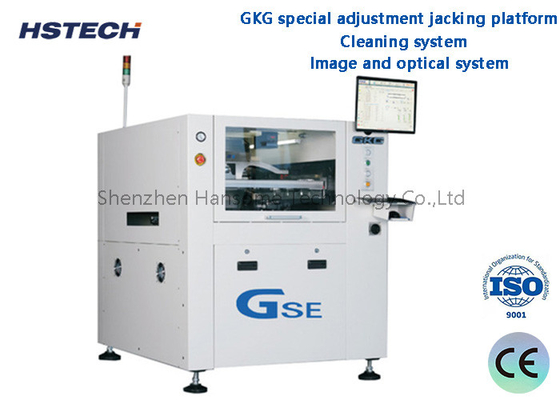

Utilisation de l'interface d'exploitation Windows XP/Win7 Système d'accrochage du cadre en treillis en acier à haute adaptabilité Imprimante à pochoirs automatique

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-GSE
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Imprimante automatique de pâte de soudure

Garantie:

1 année

Contrôle:

Écran tactile

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliages d'aluminium

Condition:

nouveau

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

argenté

Système de contrôle:

PLC

Produit d'origine:

Disponible

Consommation d'électricité:

200 W

Le type:

Automatique

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Utilisation de l'interface d'exploitation Windows XP/Win7 Système de fixation du cadre de treillis en acier à haute adaptabilité Imprimante à pochoirs automatique

Introduction au projet

La machine d'impression automatique de pâte de soudure GLE est une machine haut de gamme pour les applications SMT à grande échelle.0.3 pitch et autres espacements fins, c'est une grande précision et une grande vitesse.

Caractéristiques

1, plateforme de prise en charge spéciale de réglage GKG. Stable et facile à régler, il peut rapidement ajuster la hauteur de prise en charge de broche de PCB d'épaisseur différente.

2, Système de nettoyage: système de nettoyage GKG équipé de trois méthodes de nettoyage: le nettoyage à sec, le nettoyage à l'humidité, l'aspirateur. qui peuvent être combinésIl peut également être nettoyé manuellement si le client n'a pas besoin d'utiliser le nettoyage automatique pour réduire le temps de nettoyage et améliorer l'efficacité de la production.Le nouveau système d'essuyage assure un contact complet avec le pochoir, une aspiration à vide accrue peut éliminer efficacement la pâte restante

dans le maillage, ce qui permet d'obtenir une fonction de nettoyage automatique efficace.La partie CCD et le système d'inclinaison c sont séparés, lorsque le CCD fonctionne,La partie CCD se déplace indépendamment pour réduire la charge du servo-moteur et améliorer la vitesse et la précision de la machine.

3, système d'imagerie et optique. Utilisant une lumière d'anneau uniforme et une lumière coaxial de haute luminosité, avec une fonction de réglage de la luminosité prometteuse,alors tous les types de points de marquage peuvent être bien reconnus (y compris les points de marquage robustes), applicable pour le placage d'étain, le cuivre, le placage d'or, le pulvérisation d'étain, le FPC et d'autres types de PCB avec des couleurs différentes.

4, Système de serrage de cadre de treillis en acier à haute adaptabilité. Capable d'imprimer toutes sortes de cadres d'écran de taille, et changer rapidement modulaire

ligne de production.

5, utilisant une interface de fonctionnement Windows XP/win7, avec une bonne fonction de dialogue homme-machine,et facile pour l'opérateur rapidement familiarisé avec l'opération en particulier lors de la réalisation de l'effet de navigation du fichier de programmation. interface chinoise/anglaise facile à changer, avec journal d'exploitation, enregistrement de défaut / auto-diagnostic de défaut / analyse rapide de défaut / alarme lumineuse et autres fonctions.

6, test et analyse de la qualité de l'impression en 2D, Capable d'inspecter le décalage, la pâte insuffisante, les défauts manquants et les ponts et autres défauts pour assurer la qualité de l'impression.

Spécification

Modèle	ÉSG
Taille du pochoir	La taille de l'appareil doit être de 370x370 mm (dimension minimale)
	737x737mm (taille maximale)
	20 à 40 mm ((épaisseur)
Taille maximale du PCB	Pour les appareils à combustion
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
La couche de déformation des PCB	une diagonale de PCB maximale de 1%
Hauteur du transport	900 ± 40 mm
Direction du transport	Je vous en prie.
Vitesse de transport	max 1500 mm/s, peut être réglé
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pile magnétique/bloc de support/table vers le haut
Système de serrage des PCB	Breveté sur le serrage supérieur/serrage latéral
Tête d'impression	Deux têtes d'impression motorisées indépendantes
Pression de l'éprouvette	0.5 à 10 kg (contrôle du programme)
Vitesse d'impression	6 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Système de nettoyage	Absorption de vide renforcée, sec, humide, vide trois modes
CCD FOV	8x6 mm
Plage de réglage de la machine	Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur d'alimentation doit être de 0,01 m3/h.
La vision	Regardez vers le haut/vers le bas Optique Structure/CCD/Géométrie

Spécification de toute la machine

Retour sur la précision de position	± 0,01 mm
Précision de l'impression	±0,025 mm
Temps de cycle	< 8 secondes
Changement de produit	ancien: < 3 min, nouveau: < 5 min
Alimentation en air	4 à 6 kgf/cm
Énergie électrique	AC:220±10%, 50/60HZ, 2,5 kW
Méthode de contrôle	Le PC
Système de fonctionnement	Windows XP/Win7
Dimensions de la machine	Le nombre d'étoiles est déterminé par le nombre d'étoiles.
Poids de la machine	Approximativement: environ 1000Kg
