Lieu d'origine: | Chine |
Nom de marque: | HSTECH |
Certification: | CE |
Numéro de modèle: | HS-GT++ |
Quantité de commande min: | 1 série |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Paquet en bois |
Délai de livraison: | 7 ~ 9 jours ouvrables |
Conditions de paiement: | T/T, Western Union et MoneyGram |
Capacité d'approvisionnement: | 100 ensembles par mois |
Nom du produit: | Machine d'impression automatique de pochoir | garantie: | 1 année |
---|---|---|---|
Contrôle: | Écran tactile | Marque du relais: | Schneider |
commutateur optoélectronique: | Omron | Matériel: | Alliage d'aluminium |
Condition: | nouveau | signal: | SMEMA |
Application du projet: | Assemblée électronique | Couleur: | Pour les pièces détachées |
Système de contrôle: | PLC | Produit d'origine: | Disponible |
Consommation d'électricité: | 200 W | Le type: | Automatique |

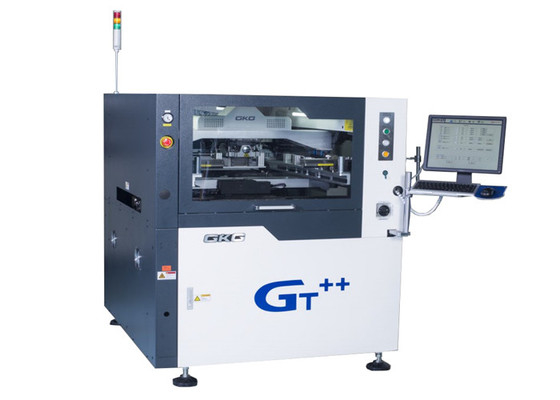

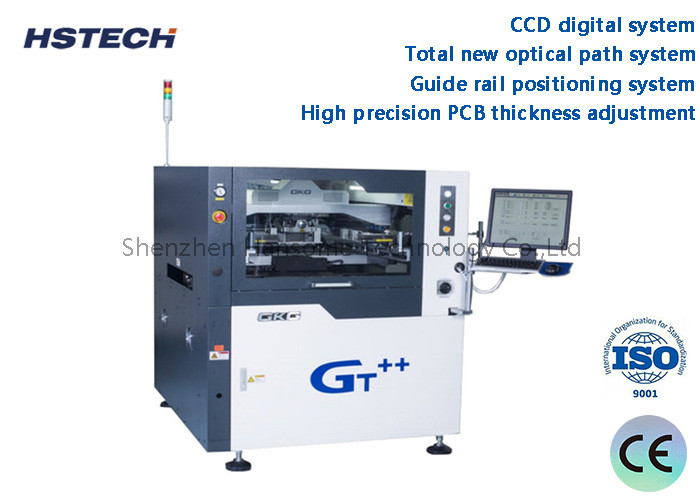

Réglage de l'épaisseur du PCB de haute précision Système numérique CCD Machine d'impression automatique à pochoirs
Introduction au projet
La machine d'impression de pâte de soudure automatique G9+ est une machine haut de gamme pour les applications haut de gamme SMT, la largeur de GT++ BTB n'est que de 2830 mm,peut satisfaire parfaitement aux exigences du procédé d'impression de 030152025 pistes, haute précision et haute vitesse.
Caractéristiques
1Avec les deux systèmes de source lumineuse, la luminosité peut être ajustée à une boucle infinie,permettant de reconnaître facilement différents points de marquage (y compris les points de marquage inégaux), tels que le placage en étain, plaquage au cuivre, plaquage à l'argent, soudure à air chaud, FPC et divers types de PCB de couleur différente.
Modèle | GT++ |
Taille maximale du PCB | Pour les pièces de rechange |
Taille minimale des PCB | 50x50 mm |
Épaisseur des PCB | 0.4 à 6 mm |
Poids maximal de la planche | 5 kg ou plus |
Hauteur du transport | 900 ± 40 mm |
Espace entre les bords de la planche | 2.5 mm |
Hauteur de la planche | 23 mm |
Direction du transport | Je vous en prie. |
Vitesse de transport | Max 1500 mm/s, commande par programme |
Méthode de transport | Une étape |
Positionnement des PCB (méthode de support) | Pinceau magnétique/bloc de support/table auto vers le haut/vers le bas |
Système de serrage des PCB |
Patenté sur la serrure supérieure
|
Serrage latéral | |
Fonction d'adsorption | |
Imprimé à la main |
0 à 20 mm
|
Mode d'impression
|
une fois/deux fois
|
Vitesse d'impression
|
10 à 200 mm/s
|
Mode d'impression
|
Une fois / Deux fois
|
Type de détergent
|
L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
|
Pression d'impression | 0.5 à 10 kg |
Taille du cadre du modèle | 470*370mm~737*737mm ((épaisseur de 20 à 40) |
Système de nettoyage
|
Système de nettoyage par goutte à goutte
|
Vacuum sec et humide trois modes | |
Nettoyage aller-retour | |
CCD FOV
|
10 x 8 mm
|
Types de marques fiduciaires | Forme standard de la marque fiduciaire |
Le pad | |
Il y a un trou | |
Système de caméra | Structure de l'optique en haut/en bas |
Caméra numérique CCD | |
Correspondance avec le motif géométrique |
Performance de la machine
Modèle | GT++ |
Précision de la position répétée | Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de la même substance.0 |
Précision d'impression | ± 18um@6,CPK≥2.0 |
Temps de cycle d'impression | < 7,5 secondes |
Sur la base du système d'essai par un tiers ((CTQ) vérifier la position réelle de l'impression de pâte de soudure et répéter la précision |
Spécification de toute la machine
Énergie électrique
|
AC:220±10%, 50/60HZ, 3,0 kW
|
Pression de l'air
|
4 à 6 kgf/cm2
|
Consommation de l'air
|
environ 5 L/min
|
Température de fonctionnement
|
-20°C à +45°C |
Humidité de fonctionnement
|
30% à 60%
|
Dimensions de la machine(sans la lumière de la tour) |
Pour les appareils à commande numérique, le nombre de pièces de rechange doit être déterminé en tenant compte de l'état de la commande numérique.
|
Poids de la machine
|
Approximativement: environ 1100 kg |
