Double plateforme de coupe de bas de coupe de vide Choisir et placer le PCBA Inline PCB séparateur routeur

Nom De Marque:	HSTECH
Numéro De Modèle:	Le numéro de série HS-ARX-811
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Routeur de séparation de PCB en ligne

Garantie:

1 année

Contrôle:

Écran tactile

PLC:

Mitsubishi

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliages d'aluminium

Condition:

nouveau

Épaisseur:

00,6 à 4,0 mm

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

argenté

Système de contrôle:

PLC

Produit d'origine:

Disponible

Consommation d'électricité:

200 W

Énergie électrique:

Pour les appareils électroniques

Pression de l'air:

4-6 bars

Vitesse:

200 à 300 pièces/min

Le type:

Automatique

Le poids:

220/240 kg

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Double plateforme de coupe de bas de coupe de vide Choisir et placer le PCBA Inline PCB séparateur routeur

Introduction au projet

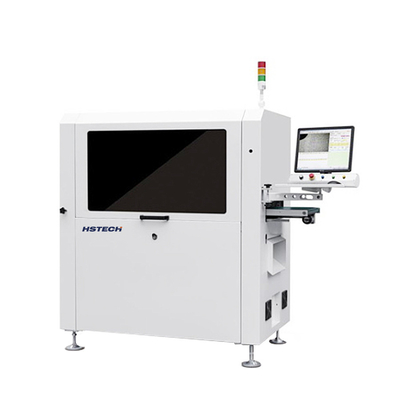

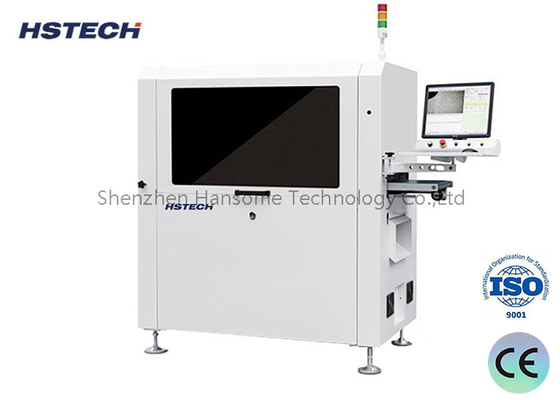

Cette machine est une machine de routage automatique PCBA en ligne,la PCBA fixée avec un jig pour le routage automatique en bas du côté,et après l'acheminement de la machine utilisez l'aspiration de buse pour ramasser et placer le PCBA avec jig ensemble, il est utilisé pour séparer le trou d'emboutissage, le PCB en courbe et d'autres PCB connectés irréguliers.

Je suis désolée.Détails techniques

Modèle	ARX-811
Taille maximale du PCB	Pour les appareils à commande numérique
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Hauteur de transmission	900 ± 50 mm
Direction du transport	De gauche à droite
Vitesse de transport	Le réglage est effectué à l'aide d'un dispositif de réglage de la vitesse.
Mode de chargement	rail de guidage de transport de type section
Réglage de la largeur du rail	Automatique
Interface de communication	Le SMEMA
Positionnement des PCB	Positionnement des appareils
Système de cueillette	Récupération par aspiration sous vide
Fuseau de coupe/vitesse	60,000 tours/min, marque allemande ((facultatif 100 000 tours/min, marque allemande)
Type de refroidissement	Type auto-refroidi
Changement automatique d'outil	Optionnel
Vérifiez le couteau cassé.	- Oui, oui.
Vitesse de séparation	5 à 100 mm/s
Précision de coupe	± 0,05 mm
Kit de fraisage	φ0,8~φ3,0 rotation latérale droite, charpente en acier tungstène
Précision de positionnement répétée	±0,1 mm
Vitesse de déplacement coordonnée	1000 mm/s
Type de plaque extérieure	Unité de transport par courroie ESD/unité de transmission de panneaux de lot
Collecte des déchets	Collecte des déchets dans les placards
La programmation des procédures	GERBER programme d'importation/édition de dessins à travers le système visuel
Alimentation en air	5 à 8 kg/cm3
Énergie électrique	AC380V, 50/60 Hz, 3 kW
Taille de la machine	Pour les véhicules à moteur à combustion
Le poids	Environ 800 kg

Caractéristiques

1Prenez l'aspirateur et placez le PCBA.

2Je coupe le fond.

3, coupe double plate-forme.

4, avec détection de couteau cassé.

5Connectez la ligne de production automatique.

6, les statistiques SPC fonctionnent et correspondent au système ERP.

7, peut être équipé d'un changement d'outil automatique, d'une fonction anti-explosion de l'aspirateur et d'une fonction de surveillance du volume d'air.

Dessin à la machine

Routage de taille inférieure et collecteur de poussière

Excellent système de CCD avec caméra d'imagerie, lentille moritex et source lumineuse de mesure - niveau, pour soutenir l'étalonnage, la compensation et le positionnement de la machine,avec une grande stabilité et une capacité anti-interférence.

Chuck d'aspiration à vide omnipotent pour le ramassage, le placement, le déchargement et la production.

Double plateforme de coupe de bas de coupe de vide Choisir et placer le PCBA Inline PCB séparateur routeur 3

Système de déchargement composite, utilisé la ceinture antistatique ESD pour transporter le produit séparé sur le côté supérieur, et le déchet est transporté sur le côté inférieur, économiser beaucoup d'espace par cette méthode.
