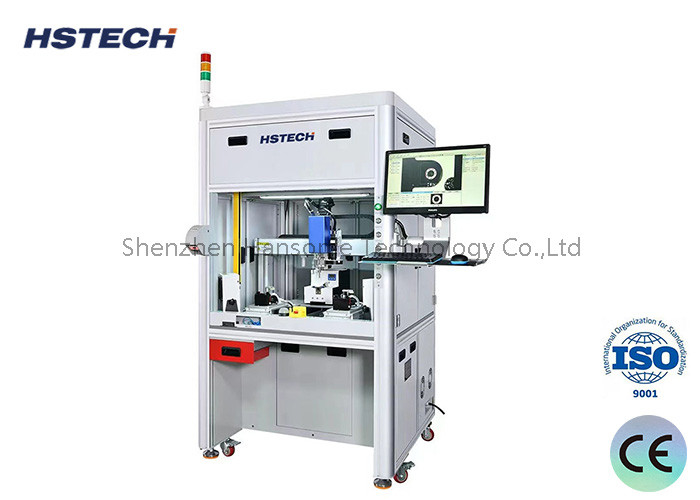

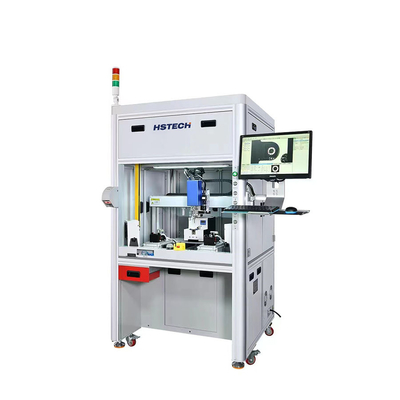

Machine de fixation à vis CCD à table à grande vitesse XYZ dotée d'un système de contrôle constant à 360°

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-GC5331
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de fixation à vis CCD

garantie:

1 an

Contrôle:

Écran tactile

API:

Mitsubishi

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

alliage d'aluminium

condition:

Neuf

Épaisseur:

00,6 à 4,0 mm

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

Argent

Système de contrôle:

API

Produit d'origine:

Disponible

Consommation électrique:

200 W

Énergie électrique:

Pour les appareils électroniques

Pression d'air:

4-6 bars

Vélosité:

200 à 300 pièces/min

Type:

Automatique

Poids:

220/240 kg

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Machine de fixation à vis CCD

Machine de fixation à vis de table

Description du produit

Visseuse CCD de table XYZ à haute vitesse avec système de contrôle constant à 360°

Introduction de la machine

Cette machine de vissage (fixation) automatique est une machine de vissage automatique à 5 axes, avec un alimentateur de vis par soufflage ou par aspiration, elle utilise un lot électrique à verrouillage unique, avec une double plateforme, l'opérateur charge et décharge manuellement le produit de la station de travail.

Tableau de configuration de l'équipement
Configuration	Qté	Configuration	Qté
Trois axes XYZ	1/ensemble	Pistolet de lecture de code-barres	1/ensemble
CCD	1/ensemble	Carte de contrôle IPC+Motion	1/ensemble
Tournevis	1/ensemble	Alimentateur de vis	1/ensemble
Liste des pièces principales
Nom	Marque	Remarques
Moteur pas à pas	JMC	Des marques de performances similaires peuvent être remplacées
Rail de guidage linéaire	HIWIN	Des marques de performances similaires peuvent être remplacées
Carte de contrôle de mouvement	SOLID/Mingseal	Des marques de performances similaires peuvent être remplacées
Tournevis	BLADY/SENSEWEE	Des marques de performances similaires peuvent être remplacées
IPC	Advantech/EVOC	Configuration minimale : i3-8G-1TB
Caméra de vision	HIKVISION	Des marques de performances similaires peuvent être remplacées
Pistolet de lecture de code-barres (fixe)	Honeywell (compatible avec la lecture de codes 1D et 2D)	Filaire

Détails techniques

Modèle	HS-GC5331
Plage de travail X/Y1/Y2//Z	500300300*100mm
Alimentateur de vis	Alimentation par aspiration ou par soufflage en fonction des vis
Vitesse de déplacement de l'axe X/Y1/Y2	Moteur en boucle fermée : 1-300mm/s
Vitesse de déplacement de l'axe Z	Moteur en boucle fermée : 1-80mm/s
Charge maximale de l'axe X/Y1/Y2	Moteur en boucle fermée : 5 KG
Charge maximale de l'axe Z	Moteur en boucle fermée : 5 KG
Précision de répétition	±0.025mm
Méthode de fonctionnement	Automatique
Programmation	PC
Contrôle	Ordinateur personnel industriel
Poids	300kg
Dimensions (LLH)	100012201650m
Alimentation électrique	Unidirectionnel 220±10％AC ; Fréquence 50Hz±2％

Caractéristiques

1. L'équipement et ses pièces sont neufs et inutilisés.

2. Le bruit global de l'équipement est <70dB (à 1m de l'équipement).

3. Les machines et équipements sont conformes aux normes pertinentes de la Chine ou aux normes internationales acceptables par l'utilisateur.

4. L'équipement électrique doit être conforme aux normes CEI ou aux normes internationales acceptables par l'utilisateur.

5. Les équipements de support et les instruments et compteurs de test sont mesurés à l'aide d'unités de mesure standard internationales IsO.

6. Pression d'air : 0,4 MPa ~ 0,8 MPa, la qualité de l'air est la norme DINISO 8573-1 Grade 3.

7. Température : 18℃~30℃, humidité : 30%~70%.

8. Système de travail : fonctionnement 24 heures sur 24/7 jours sur 7.

Application

Convient aux téléphones portables, disques durs, claviers, jouets électroniques, ordinateurs, DVD, points, plastiques, appareils électriques, équipements de communication, appareils électriques, jouets, traitement électronique, moteurs, pièces de moteurs, tablettes, ordinateurs portables, appareils photo numériques, télécommandes, talkie-walkie, etc.
