| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les appareils à moteur à combustion |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet en bois |
| Délai de livraison: | 7 ~ 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Robot de soudure automatique à 5 axes | Garantie: | 1 année |
|---|---|---|---|
| Contrôle: | Écran tactile | PLC: | Mitsubishi |
| Marque du relais: | Schneider | commutateur optoélectronique: | Omron |
| Matériel: | Alliage d'aluminium | Condition: | nouveau |
| Épaisseur: | 00,6 à 4,0 mm | signal: | SMEMA |
| Application du projet: | Assemblée électronique | Couleur: | Pour les pièces détachées |
| Système de contrôle: | PLC | Produit d'origine: | Disponible |
| Consommation d'électricité: | 200 watts | alimentation électrique: | AC220V |
| Pression atmosphérique: | 4-6 bars | Vitesse: | 200-300pcs/min |
| Le type: | Automatique | Le poids: | 220/240 kg |

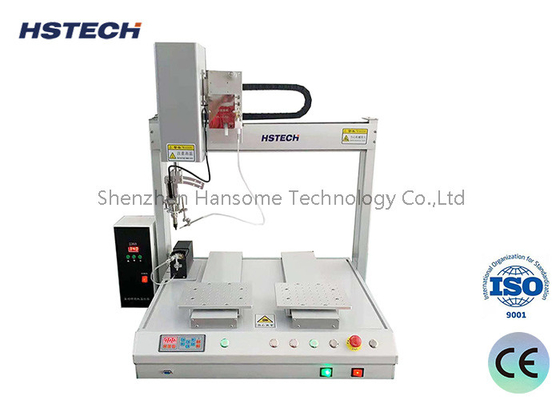

Machine de soudage de haute précision pour l'industrie de la fabrication électronique Robot de soudage automatique à 5 axes
Introduction à la machine
Cette machine de soudage automatique que nous appelons une machine de soudage à 5 axes, elle est basée sur un robot de soudage à 4 axes et plus un axe R à rotation de 360 degrés, donc elle a une plus grande portée de soudage.Il est principalement utilisé dans l'industrie de la fabrication d'électronique pour réaliser la soudure à l'aveugle qui dans la soudure à reflux et la soudure à ondes ne peut pas faire, Il est particulièrement adapté aux circuits imprimés mixtes, aux composants sensibles à la chaleur et aux dispositifs sensibles dans le processus de back-end SMT, également largement utilisé dans le câble de soudage des PCB, les prises de charge, le soudage,prise de connecteurLe secteur de l'électricité est le premier à bénéficier d'un tel avantage.
Je suis désolée.Détails techniques
| Modèle | Pour les appareils à moteur à combustion |
| Région de travail X/Y1/Y2/Z | 500*300*300*100 mm |
| Axe R | 360° |
| Vitesse XYZ | Maximum de 300 mm/s |
| Système d'entraînement | Moteur pas à pas + ceinture de réglage |
| Précision de répétition | ± 0,02 mm |
| Méthode de fonctionnement | Automobile |
| La programmation | La programmation manuelle ((Pendant de l'enseignant) |
| Système de commande | Système de contrôle constant |
| Contrôle | Tableau de commande |
| Le stockage des programmes | Il peut stocker mille ensembles de données de traitement et un seul fichier de traitement peut occuper jusqu'à 3M d'espace de stockage (cinq mille points de traitement) |
| Espace de stockage de fichiers | Boîte à main 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à 3M d'espace de stockage (100 000 points de traitement) |
| Le poids | 90 kg |
| Dimension ((L*W*H) | 716*585*800 mm |
| Énergie | 220 V à 50 à 60 Hz |
| Plage de régulation de la température | 0 à 550°C |
| Nettoyage de la pointe du fer | Nettoyage de l'air/Pneumatique |
| Interface externe | USB + RS232 |
| Méthode de soudure | Loterie en point/loterie par traction |
| Température de travail/humidité | 5 à 40 °C/20 à 90% de RH |
Caractéristiques
1, soudage à 5 axes.
2, contrôle du moteur pas à pas.
3, le chauffage et le contrôle de l'étain cassé.
4, Guide linéaire de haute qualité, assurer le mouvement en douceur et plat.
5, soudage flexible, disponible pour le soudage par points, le soudage par traînée et autres fonctions.
6, le bras de la machine est un modèle privé en alliage d'aluminium, structure stable, pas de courbure, anti-rouille.
7Apprendre la programmation pendant, peut enregistrer max 99 groupes de programmes,
8, système de filtre de purification de fumée, prolonger la durée de vie du fer de soudure, améliorer la qualité de la soudure.
Détails de la machine
Application du projet
La machine de soudage automatique est principalement utilisée dans l'industrie de la fabrication d'électronique.Il est principalement utilisé pour les procédés de traitement et le traitement de la soudure qui sont difficiles à réaliser dans la soudure par reflux et la soudure par ondesIl est particulièrement adapté aux circuits imprimés mixtes, aux composants sensibles à la chaleur et aux dispositifs sensibles dans le processus de back-end SMT.soudage des bouchons de chargeLes robots de soudage automatique remplacent le soudage manuel pour améliorer l'efficacité du travail et améliorer la qualité du soudage.
Convient pour l'électronique automobile, les produits numériques, électroniques, LCD, carte de circuit imprimé et autres industries de production, connecteurs, transformateurs RJ / réseau, câble, soudage FPCB, soudage COF,cartes mères d'ordinateurs, CABLE, haut-parleurs et moteurs
À propos des emballages
