Machine de revêtement conforme sélectif SMT PCBA

Name: Machine de revêtement conforme sélectif SMT PCBA
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CC300
Price: 6,005.00 USD
Availability: InStock

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-CC300
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,TUV

Nom du produit:

Machine à revêtement sélectif

Autre nom:

Machine de revêtement isogone de PCBA

Énergie électrique:

AC220V/110V, 50/60Hz

Hauteur du transport:

920±20mm

Direction du transport:

À gauche ou à droite.

Taille de composants:

100mm maximum

Communiqué de presse:

Le SMEMA

Poids de la machine:

600 kg

Détails d'emballage:

Casse en bois, avec protection en mousse

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

machines à sceller sous vide industrielles

Distributeur automatique de colle

Description du produit

La machine de revêtement automatique HS-CC300.pdf

Machine de revêtement conforme sélectif SMT PCBA

Introduction du produit

Cette machine de revêtement conforme automatique est utilisée après le soudage à l'onde pour le PCBA, elle a l'option de la machine de revêtement unique et de la ligne de revêtement entière,la ligne comprenant le four de durcissement UV et les convoyeurs de liaisonLa machine adopte un système de déplacement à axes multiples, entraîné par une pression d'air et un servo moteur, avec des vannes de pulvérisation à doublure, une pour le revêtement de pulvérisation, une pour le revêtement de couche, une pour le revêtement de couche et une pour le revêtement de couche.et les autres soupapes de distribution de colle pour le remplissage des zones de bord.

Caractéristiques

1La plateforme à 3 axes adopte une vis à bille de précision avec un servo-moteur Fuji.

2. réaliser un revêtement sélectif pour différents types de PCBA.

3- Ligne droite, cercle, revêtement arc et distribution.

4. peut couvrir efficacement et uniformément le bord des composants, éliminer l'effet d'ombre de pulvérisation.

5- Répétez la précision: ± 0,02 mm.

6Avec une grande vitesse, une grande fiabilité, une grande stabilité du système de transmission et de contrôle.

7. 2 vannes peuvent basculer automatiquement l'action de pulvérisation et de revêtement, pour obtenir un procédé de revêtement de PCB à haute densité.

8. Avec une fonction de réglage automatique de largeur intelligente (réglage automatique après saisie de la largeur de la carte).

Spécification de la machine

Nom du produit	Machines à revêtement de couche conforme sélective automatique
Modèle	HS-CC300
Hauteur de transmission	920 ± 20 mm
Largeur du convoyeur	50-450 mm/ou sur mesure
Transmission	L à R, ou R à L
Hauteur du composant	vers le haut et vers le bas maximum 100 mm
Taille du bord de la carte de PCB	≥ 5 mm
Vitesse de transport	Pour les véhicules à moteur à combustion
Vitesse de conduite sur 3 axes	800 mm/s
Précision de répétition	± 0,02 mm
Programmes de stockage	jusqu'à 1000
Énergie électrique	Pour les véhicules à moteur à combustion
Pression de l'air	4 kgf/cm2
Réservoir de colle	10 litres, remuer manuellement
Mode de commande	Carte de commande PC+motion industrielle
Réglage linéaire du guide	Réglage intelligent
Mode de programmation	Enseignement manuel
Port de communication	Le SMEMA
Source d'éclairage	Source d'éclairage autonome
Source d'éclairage de détection	Autogérés
Logiciel	Logiciel de revêtement Windows+
Moteur de conduite	Moteur pas à pas ((2 pièces)
Mode de conduite sur trois axes	Servo-moteur + module à vis + Bouteille électrique
Nombre de soupapes en caoutchouc	1 soupape de pulvérisation + 1 soupape de distribution
Largeur de pulvérisation	3 à 20 mm
Méthode de pulvérisation	Automatique
Puissance totale	20,6 kW
Corps de la machine	d'acier inoxydable
Poids de la machine	600 kg
Dimension de la machine	1060 x 1200 x 1700 mm

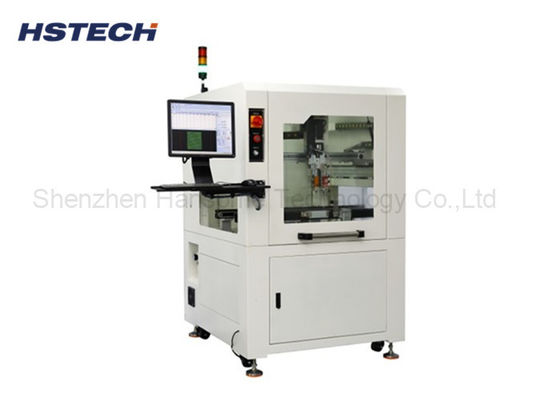

Machine de revêtement conforme sélectif SMT PCBA 0

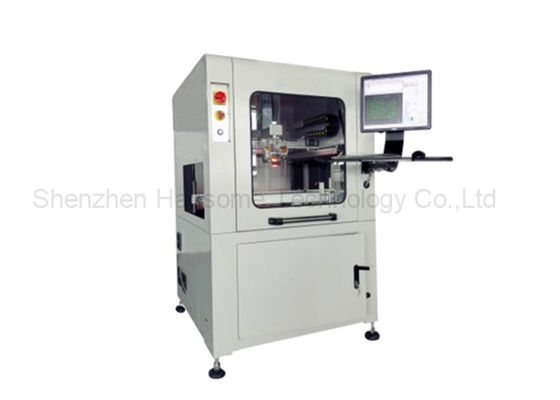

Machine de revêtement conforme sélectif SMT PCBA 1

Machine de revêtement conforme sélectif SMT PCBA 2

À propos de nous:

Shenzhen Hansome Technology Co., Ltd est un fabricant professionnel d'équipements de manutention de cartes SMT (chargeuse, déchargeuse, convoyeur tampon, machine à souder, machine à fixer des vis, machine à dépannage de PCB, etc.).

Nous sommes une entreprise de haute technologie avec des droits de propriété intellectuelle indépendants, la société est principalement engagée dans la recherche et le développement,la production et la vente d'équipements de manutention de plaques de production SMT/THT.

Nous avons plus de 10 ans d'expérience professionnelle dans l'industrie SMT. Avec une production stricte, un processus d'inspection et d'emballage, nous insistons pour fournir aux clients un bon service avant-vente,Services de vente et après-venteNous avons un professionnel QC pour vérifier la qualité de l'équipement et des pièces de rechange.
