Lieu d'origine: | La Chine |
Nom de marque: | HSTECH |
Certification: | CE |
Numéro de modèle: | HS-S331R/HS-DS331R |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Paquet en bois, avec la mousse à l'intérieur |
Délai de livraison: | 5 ~ 7 Jours de travail |
Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 200 PCS par mois |
Nom de produit: | Machines de soudage automatique de bureau | Axe: | axe 4 |
---|---|---|---|
Plate-forme: | Options simples ou doubles | Programmation: | Enseignez pandent |
moteur: | Moteur pas à pas | guide linéaire: | Marque hiwin |
Épaisseur de fil de soudure: | 0.5~1.0mm | Garantie: | 1 an |
Surligner: | machine de soudage automatique,équipement de soudage automatisé |

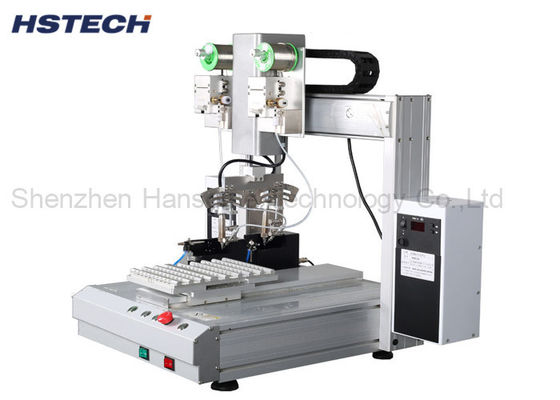

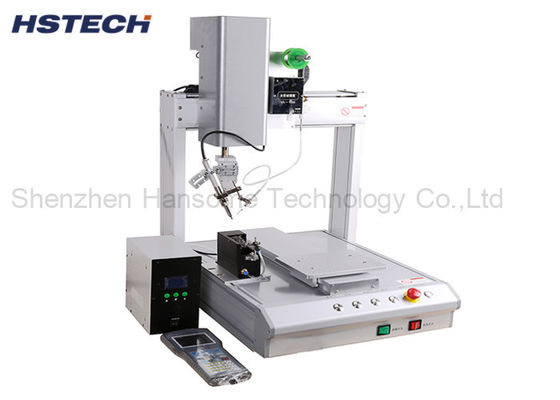

Robot de soudure automatique piloté par une carte de contrôle à rotation à 360 degrés à plusieurs axes
Introduction au projet
Cette machine de soudage de type bureau/tabletop est un produit à vendre à chaud, qui utilise la carte de commande pour le système de commande, une boîte d'enseignement pour la programmation manuelle,équipé d'un moteur pas à pas de haute qualité et d'une courroie de réglage pour entraîner la machine.
La machine dispose des options de station de travail simple ou doulbe, également la gamme de déplacement standard est de 300 * 300mm, il peut être personnalisé pour répondre aux exigences du produit du client.
Application du projet
1Les produits à base de semi-conducteurs: LSI, IC, IC à combinaison de température, CSP, BGA, etc.
2Produits optiques: caméras de première classe.
3Appareils électroménagers à performance générale: DVD, équipements audio, systèmes de navigation automobile, ordinateurs personnels tels que appareils photo, horloges électroniques, calculatrices photocopieuses PDA,téléviseur à cristaux liquides- appareils médicaux 5, machines de précision/produits électriques: VTR.
4Produits de consommation générale: machines à écrire, jouets, instruments de musique, CDS, piles, etc.
Caractéristiques
1, haute précision et conception structurelle très stable, garantie à long terme de la précision de l'équipement, système d'exploitation convivial.
2,Parfait réglage du procédé de soudage, Fonctions comprennent le soudage par point, le soudage par traînée.
3,Convient pour diverses applications de soudage. Presque tous les composants qui peuvent être soudés à la main qui peuvent être soudés par le robot, comme.: soudage PCB normal, composants électroniques de voiture,autres produits électroniques, etc.
4, La machine a une fonction de nettoyage automatique, le fer à souder/la pointe sans azote, très sûre et protégeant l'environnement,
5, guide linéaire de la marque taïwanaise Hiwin utilisé dans le système de déplacement de la machine, haute précision et haute précision.
6, utilisant une carte de commande très mature pour rendre le système de commande de la machine, également disponible pour l'utilisation de PLC.
7,Utilisez la tête de fer comme point de base pour aligner la position de la clé du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
Spécification
Modèle | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
Voltage | Pour les appareils de type à commande numérique |
Plage de fonctionnement X/Y/Z | 300*300*100 mm |
Axe R | 360 degrés |
Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s |
Système d'entraînement | Moteur pas à pas, ceinture de réglage |
Guide linéaire | Guide de haute précision de la marque de Taiwan |
Précision de répétition | ± 0,02 mm |
La programmation | Le pendentif d'enseignement |
Système de commande | Tableau de commande |
Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
Document d'appui | - Je ne sais pas. |
Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
Méthode de soudure | Soudage par traction |
Le poids | 48 kg ou plus |
Dimension de la machine |
520*585*800 mm |
